În lecția anterioară am învățat să măsoare multimetru, tensiune, curent și rezistență, precum și a pus împreună primul circuit pe breadboard. Astăzi vom extinde schema prin adăugarea câtorva rezistențe. Cum acest lucru va afecta curent și tensiune în circuit? Hai să verificăm!
Începem prin crearea unui aspect în conformitate cu următoarea schemă:
B1 - este încă banda noastră de 4 baterii AA AA, fiecare cu o valoare nominală de 1,5 volți (pentru simplitate, vom vorbi ca o singură baterie)
- R1 - 22kOm rezistor (fâșii - roșu / roșu / portocaliu / auriu)
- R2 - 10K rezistor (benzi de - maro / negru / portocaliu / auriu)
- R3 - Rezistor 2,2kOm (fâșii - roșu / roșu / roșu / auriu)
Determinarea rezistențelor de benzi colorate de rezistență aici.
Rețineți că fiecare rezistor este notată cu același simbol (R), se schimbă numai cifra din spatele ei. Și cum ar fi rezistențe desemnate în diagramă, în cazul în care toate cele 3 au aceeași rezistență? La fel ca în diagrama de mai sus - fiecare element va avea propria camera!
citește circuite electronice, în general, - fiecare element de același tip au același caracter alfabetic, care diferă doar prin numărul.
Să ne întoarcem la schema noastră. Dacă ați ales deja rezistențe, apoi să construiască o machetă pe breadboard. aspectul nostru arata ca acest lucru:

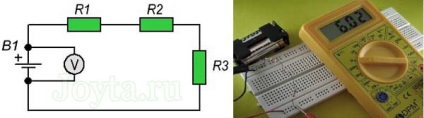

Să ne, pentru început, pentru a afla cât de mult tensiune pentru schema noastră oferă o baterie. Ia multimetru pregătit pentru măsurarea tensiunii, un regulator setat la 20V (de ce un astfel de interval, ca multimetru pentru a pregăti și de modul de utilizare este descrisă în lecția №1). Va face atât sonda multimetru la terminalele B1 a bateriilor noastre:
baterie noastra produce o tensiune de 6,02V. Acum, măsurăm rezistența reală a tuturor celor trei rezistoare (R1, R2, R3). Am obținut următoarele rezultate: 21,9kOm, 10K și 2,23kOm respectiv.
Care este curentul în circuit? Pentru început, încercați să calculeze:
Simbolul U este tensiunea, care asigură bateria noastră, și R - este suma rezistențelor tuturor componentelor electronice, de exemplu rezistențe, și, prin urmare:
I = U / (R1 + R2 + R3)
I = 6,02V / (21,9kOm + 10K + 2,23kOm)
I = 6,02V / 34,13kOm
I = 6,02V / 34130 ohmi
I = 0,000176A = 176mkA
Acum măsoară multimetru curent real:
Facem măsurătorile prin aplicarea multimetru de testare roșu la firul roșu al bateriei și cablul negru la încheierea primului rezistor.
După cum puteți vedea, curentul de circuit real este curentul care am calculat mai devreme: 176mkA.
Puteți încerca să măsoare curentul prin conectarea contorului la un loc diferit pe diagrama, de exemplu, între rezistențe sau între rezistor R3 și firul negru baterie - asigura că veți obține același rezultat. puterea actuală în schema noastră va fi la fel.
Îți amintești comparația noastră anterioară curentului electric la fluxul de apă? Nostru „flux de apă“ nu se întâmplă departe, urmează una secvențială a bateriei de ieșire trece prin toate rezistențe și bateria ajunge la o a doua ieșire. Prin urmare, curentul (debitul de apă), în aceeași schemă.
Să urmeze ceea ce se întâmplă cu stresul în schema noastră. Știm că tensiunea bateriei este 6,02V ne dă și puterea actuală a întregului lanț este 176mkA. Este posibil să se calculeze o cădere de tensiune are loc la fiecare dintre rezistențe? Desigur! Acest lucru ne va ajuta în legea lui Ohm:
- căderea de tensiune pe rezistor R1 (22kOm) este:
U = I x R
U = x 176mkA 21,9kOm
U = 0,000176A x 21900 ohmi
U = 3,85V
- căderea de tensiune pe rezistor R2 (10K) este:
U = I x R
U = 176mkA x 10k
U = 0,000176A x 10000 ohmi
U = 1,76V
- căderea de tensiune pe rezistor R2 (2,2kOm) este:
U = I x R
U = x 176mkA 2,23kOm
U = 0,000176A x 2230 ohm
U = 0,39V
Din aceste calcule se poate observa că mai mare rezistență, cu atât mai mare căderea de tensiune pe ea.
Acum, să vedem cât de mult tensiune vom obține, punând o sondă multimetru pentru fiecare dintre rezistențe:
Fiecare picătură de tensiune rezistor a fost:
Însumați căderea de tensiune pe rezistențe individuale este aproape egală cu tensiunea bateriei. Teoretic, UB1 tensiune și UR1 + UR2 + UR3 ar trebui să fie egale, dar în practică, acest lucru nu este întotdeauna cazul. De ce? În acest caz, există o diferență, probabil, din cauza inexactități de măsurare multimetru.
Amintiți-vă, de asemenea, că nu numai rezistențe au o rezistență la curent. Rezistența (deși mici) și, de asemenea, de sârmă, prin care curge un curent.
Oricum, am ajuns la a doua regulă experimentală Kirchhoff, care prevede că suma căderea de tensiune pe toate părțile circuitului este egală cu sursa de alimentare a acestui circuit.
