pat de balast pentru căi ferate, dispuse în vrac și materiale bune conductoare de apă. Acesta ar trebui să ofere căi de rezistență și au proprietăți elastice. Balastul folosit moloz, azbest 1. pietriș, nisip.
In structura de tip pistă deosebit de dificil pentru dispozitivul de balast este utilizat pe un pat de nisip piatră spartă și azbest.
În tip sever al structurii de sus este folosit moloz și azbest pe un pat de nisip.
În structura normală de tip pistă poate fi utilizat orice tip de material de balast.
In Fig. 3-12 sunt profile transversale balast (dimensiuni în Fig. 3 - 12 sunt indicate în metri), care au fost introduse în 1964 D. Pentru utilizare în reconstrucție, dar, de asemenea, atunci când și mediu de reparații, în cazul în care acest lucru este prevăzut pentru setarea căii și moloz azbest. Dimensiunile principale de balast este prezentat în Tabelul. 4.
Tabelul 4. Dimensiunile principale de balast
structura superioară a tipurilor de trasee
Lățimea umărului specificat pentru cazul lungimii traverselor de aplicare 2,70 m; traverse de la diferite lungimi (2,75 m sau 2,80) umăr scade.
* Pe secțiunile curbate ale razei calea de cel puțin 600 m balast umăr pe partea exterioară a curbei este luată egală cu 35 cm.
Notă. Când grosimea patului de pietriș sau un strat de azbest macadamul poate fi redus la 5 cm prin creșterea acestei valori grosimii pernei.
In profile transversale dimensiunile pietrișul prismatice sunt date pentru o adăugare densă de materiale de balast. Când de stabilire a pietrișului din nou, grosimea sub cravată trebuie crescută pentru a compensa precipitații în 20% din grosimea de proiectare la dimensiunea particulelor de pietriș 25 - 70 mm și 15%, cu dimensiuni ale particulelor de 40 - 70 mm.
pat de balast Top cu traverse de lemn trebuie să fie de cel puțin 3 cm sub partea de sus a unei placi, iar atunci când traversele de beton - în același nivel cu stratul superior al părții de mijloc.
60 cm - Când nou profil lățime 50 trebuie să furnizeze balast terasament bordură.
Desenele sunt prezentate cu pad balast de nisip.
Atunci când un pat de pietriș și alte materiale corespunzătoare acestora dimensiunile balastul trebuie schimbate conform tabelului. 4.
Înainte de 1964, în balast permis de grosimea stratului macadamul până la 25 cm, și prăvăliș de pante până la 1: 1,25. balast umăr lățime trebuie să fie de cel puțin 25 cm, iar latimea umerilor - nu mai puțin de 50 cm.

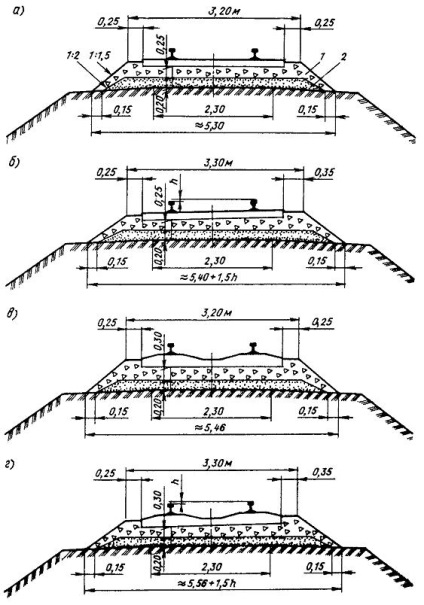

La naiba. 3. Profilele transversale ale pietriș balast dintr-o pernă de bordaj nisip deosebit de dificil tip de porțiuni de cale de pe o singură pistă:
a, b -, respectiv, linii și curbe pe traverse de lemn;
în. g - la fel ca pe traverse de beton;
h - ridicare a șinei exterioare; 1 - dărâmături; 2 - nisip

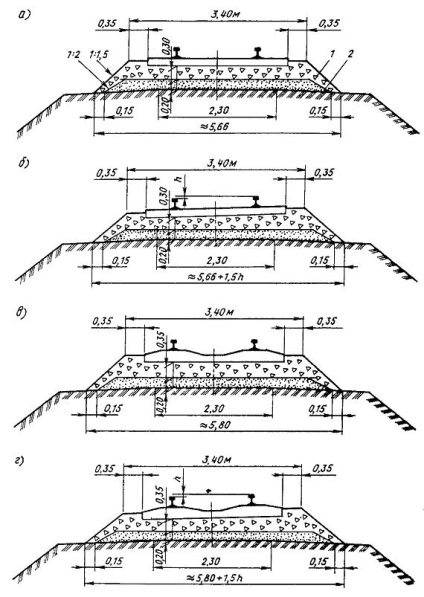

La naiba. 4. Profilele transversale ale pietrișului balast dintr-o pernă de nisip calea de tip bordaj grele pentru porțiuni cu o singură pistă:
a, b -, respectiv, linii și curbe pe traverse de lemn;
în. g - la fel ca pe traverse de beton;
h - ridicare a șinei exterioare; 1 - dărâmături; 2 - nisip
La naiba. 5. secțiuni transversale ale nisipului pietriș balast pentru a amortiza structura superioară pe calea secțiunilor de cale singur tip normal:
a, b -, respectiv, linii și curbe pe traverse de lemn;
în. g - la fel ca pe traverse de beton;
h - ridicare a șinei exterioare; 1 - dărâmături; 2 - nisip
