Răcirea rapidă a articolului de sticlă turnată poate duce la crearea unor tensiuni interne ale acestora. Aceste tensiuni apar deoarece, atunci când răcirea rapidă a sticlei încălzite straturile exterioare să se răcească mai repede decât interior. Ca rezultat, straturile exterioare tind să compresie, în timp ce stânjeni interior mai aprinse acest lucru. Când procesul de răcire se termină și temperatura straturilor exterioare și interioare este aliniat, tensiunile interne pot rămâne (numit apoi rezidual) sau dispar (aceste tensiuni sunt numite temporar).
Tensiunile reziduale apar și timpul la diferite temperaturi compartimentele de răcire din sticlă. Rezidual, sau așa cum sunt ele denumite apar constante în sticlă în timpul tranziției de la ductil la casant, adică. E. Solid. Tensiunea temporară formată în timpul răcirii ulterioare a sticlei este deja solid.
Ambele solicitări temporare și reziduale în produs nu este de dorit. Tensiunile reziduale tind să producă produse de distrugere sunt prelucrate cu ultimul sau expuse la sarcini externe.
La apariția stresului este influențată de diverși factori, cum ar fi viteza de răcire a produselor, soliditatea acestora. Deci, la o răcire lentă și uniformă a produsului de tensiune acolo aproape nu apar și, în schimb, mai rapid raceste produsul, mai mult se accentuează apar. Masive produse ondulat tensiunile apar mai frecvent decât în mici și simple în formă.
Pentru ca produsul nu era periculos pentru tensiuni de funcționare, este supus unui tratament termic - recoacere.
Sticla se poate sparge dacă tensiunile reziduale ajunge în acesta 700 kgf / cm 2. În procesul de recoacere, aceste tensiuni sunt reduse la 35 kgf / cm 2. m. E. Până la 5%.
Pentru fiecare tip de sticlă, în funcție de configurația sa și compoziția chimică determină condițiile lor de maleabilizare. Pentru a determina această primă interval de temperatură, care se poate produce sau tensiunilor reziduale să dispară. Acest interval se numește sticlă recoacere zonă, limitată recoacere la temperatură înaltă și joasă.
Sub temperatura de recoacere mai mare se înțelege temperatura care viscozitatea sticlei de 1013 corespunde P. La această temperatură, subliniază în sticlă sunt reduse de 10 ori pe o perioadă de 5 minute. Această temperatură corespunde stării de delimitare din sticlă casantă. Sub temperatura de recoacere inferior se înțelege temperatura la care viscozitatea sticlei corespunde 1015 P. La această temperatură, tensiunea descrește de 10 ori pentru timpul de 100 de ori mai mare decât în temperatura de recoacere superioară, t. E. Pentru 500 de minute. Diferența dintre cele mai mari și cele mai scăzute temperaturi de sticlă recoacere convențională este de 100 ° C, iar pentru sticlă optică - 150 ° C Fereastra recoacere cuprinde patru etape (Figura 18).

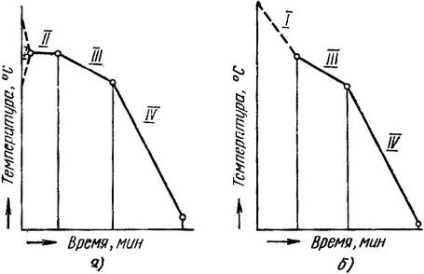

Fig. 18. Graficele de recoacere: A - pentru bunuri bucata, - o foaie de sticlă; I-IV - etapa de recoacere
