Protecție anticorozivă a conductelor împărțit în pasiv și activ.
protecție pasivă. Acest tip de protecție asigură izolarea conductei. Atunci când acest strat este utilizat pe baza bitum-polimer, bitum și minerale, polimeri, etilenă și mastic bitum-cauciuc. Acoperire anticorosivă ar trebui să aibă o rezistență mecanică suficientă, flexibilitate, aderenta buna la conducte metalice, au proprietăți dielectrice și nu trebuie să fie distruse prin expunerea la componente biologice și cuprind conducte metalice care corodează.
Una dintre metodele utilizate pe scară largă de izolație protecție pasivă este benzi polimerice înceapã cu o lățime de 400, 450, 500 mm sau la cerere. În conformitate cu GOST 20477-86, în funcție de grosimea benzii poate fi baza notelor A sau B. sale
Protecție activă. Metodele de protecție activă (catodice, benzii de rulare, drenaj electric) sunt în mare parte limitate la crearea unor astfel de condiții electrice pentru conductă, în care coroziunea conductei încetează.
Fig. 1. Schema de protecție catodică:
/ - cablu de scurgere; 2 - sursa de alimentare de curent continuu; 3 - cablu de conectare; 4 - electrod de împământare (anod); 5 - conducta; b - punctul de drenaj
Protecție catodică. (. Figura 1) Atunci când o protecție catodică pentru a crea un cuplu galvanic o sursă externă de alimentare 2. în acest caz, catodul 5 este o conductă de gaz conectat la punctul de drenaj prin drenarea cablului 6 la electrodul negativ al sursei de alimentare; o tijă anod metalic 4, încastrat în sol sub zona de inghetare.
O stație de protecție catodică asigură prin conducte lungi de 1 000 m.
Banda de rulare (electrod) protecție. Atunci când porțiunea de protecție catodică conductă este transformată în catod nu se datorează sursei de alimentare și prin utilizarea benzii de rulare. Acesta din urmă este conectat la conducta de gaz și formează un cuplu galvanic cu ea, în care conducta este catod, iar banda de rulare - anod. Deoarece banda de rulare este de metal cu un potențial mai negativ decât cea a fierului.
Principiul de funcționare al protecției catodice este prezentată în Fig. 2. Curentul de protector 3 prin sol devine pe conducta 6, iar apoi izolat prin cablul de legătură la calea de rulare. Suprafață de rulare cu scurgerile de la ea va rupe curentul, protejarea conductei.
Suprafața efectivă a benzii de rulare setarea de aproximativ 70 m Scopul principal al unităților căii de rulare -. Plus față de drenaj sau de protecție catodică a conductelor de la distanță pentru a elimina complet potențialele pozitive.

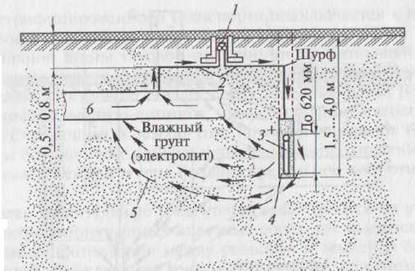

Fig. 2. Diagrama de rulare (electrod) Protecție:
/ - puncte de control; 2 - conectarea cablurilor; 3 - protector (electrod);
4 - Filler (argila + sare + apă); 5 - cale de curent de protecție a mișcării în sol; 6 - Pipeline
protectie drenaj electric. Atunci când o protecție de curent electric de drenaj evacuate din zona anodului a conductei la sursa (sau negativă de tracțiune feroviară autobuz substație). Zona de protecție este de aproximativ 5 km.
Se aplică trei tipuri de drenaj: directe (simple), polarizată și amplificat.
drenaj directă se caracterizează prin conductivitate cu două căi (Figura 3). Cablu de scurgere este conectat numai la șina negativă. Principalul dezavantaj este apariția unui potențial pozitiv asupra conductei de gaze cu încălcarea îmbinări cap la cap de sine, prin urmare, în ciuda simplității acestor instalații din conductele de gaze urbane nu se aplică.
drenaj polarizata posedă conductivitate unidirecțional din conductă la sursa. Atunci când potențialul pozitiv pe șinele de scurgere de cablu este oprit automat, astfel încât să poată fi atașat la șine.

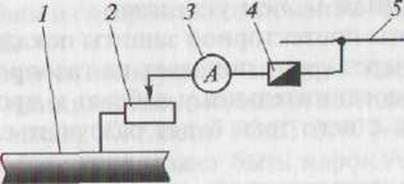

Fig. 3. Circuitul direct (singur) Drenajul:
/ - protejează conducta; 2 - ajustarea reostat; 3 - un ampermetru; 4 - siguranțe; 5 - autobuz minus (linia de aspirație)
drenaj armat este utilizat atunci când conducta de gaz este un potențial pozitiv sau alternând cu privire la sol, precum și potențialul șinei, la un punct situat deasupra potențialului curent de conducte de drenaj. În continuare drenaj îmbunătățită în cadrul lanțului includ sursa EMF, care să permită creșterea curentului de scurgere. Sol, în acest caz, sunt șine.
Electroizolante flanșă și inserții. Acestea sunt utilizate în plus față de dispozitivele de protecție electrochimică și permite conductei să pătrundă în porțiuni separate scăzând conductivitatea și intensitatea curentului care curge prin conductă. Electric izolator compus (EIS) - garnituri între flanșe din cauciuc sau din ebonită. Inserturile de țevi din polietilenă utilizate pentru a tăia o varietate de structuri subterane față de cealaltă. Instalarea EIS reduce costurile de energie electrică prin eliminarea pierderilor de curgere a unui curent de comunicare adiacentă. EIS este setat pe factori de producție pentru consumatori, conducte subterane și a tranzițiilor de suprafață peste obstacole precum GDS alimentările de gaz, fracturare și GRU.
jumperii electrice. jumperii electrice instalate pe structuri metalice adiacente în cazul în care aceeași construcție sunt potențiale pozitive (zona anodică), iar pe de altă parte - negativă (zona catodică), în care ambele structuri sunt stabilite potențiale negative. Buiandrug utilizate la montarea conductelor pe o stradă la presiuni diferite.
