Mașini pentru tăiere metal sunt performante speciale electrice, prin care are loc de tăiere (tăiere) de diferite fier vechi laminat.
Cel mai adesea, acestea sunt utilizate pentru a reduce pieselor realizate din materiale metalice, cum ar fi:
Mașina de tăiere producția de metal are nevoie, companiile de instalare și de construcții, metal. Unii maeștri, este de a crea propria mașină de self-made, destinat exclusiv pentru uz casnic.
1 Tipuri de mașini-unelte pentru tăiere metal
Pentru a tăia mașinile de metal folosite de diferite tipuri:

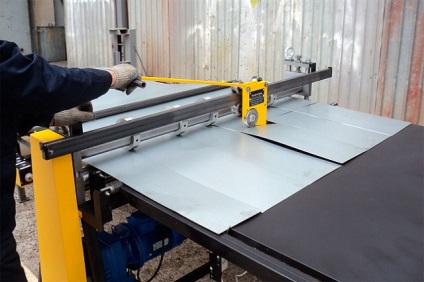

Mașină pentru tăierea longitudinală din metal DN-10
1.1 disc mașini de tăiere
Astfel de instrumente sunt cadru rigid metalic sau platformă cu o deschidere pentru tăiere margine adâncitură în ea. Tăierea mașină de disc are un dispozitiv pentru a fixa materialul de la unghiul dorit în timpul tunderii sale. Elementul de tăiere al acestor mașini este un disc care este confecționat din metal dur (HSS) sau o gamă de materiale abrazive acoperite.
Citiți, de asemenea, despre parametrii și dispozitivul de tăiere mașini de piatră.
Mișcarea de rotație a discului (cerc) este dată prin intermediul unui motor electric sau transmisie prin curea dințată. Instrumentele cu putere redusă poate fi atașarea directă a elementului de tăiere direct pe arborele motorului.
instrument portabil mașină pentru tăierea PRL-1250/3 căi de metal P este echipat cu 3 perechi de cuțite circulare
Mașini de Tobă poate avea trei tipuri de furnizare de instrumente de tăiere:
Există, de asemenea, o divizie a numărului de muchii de tăiere:
- un singur cap - are doar un singur disc, precum și prin modificarea operațiunilor de schimbare necesare pentru o anumită sarcină;
- Mitre - Abilitatea de a lucra cu două instrumente, care îmbunătățește semnificativ performanța. În ele un cap este fix și are o poziție stabilă în permanență, în timp ce celălalt poate fi mutat. Astfel de mașini pot fi operate într-un mod automat.
1.3 tăiere cu jet de apă
Acest tip de separare de metal masina de debitat în hidroabrazive este foarte eficientă și efectul său se bazează pe eroziunea care creează apă. Unealta de tăiere este un jet de apă la presiune foarte mare, iar efectul său distructiv este îmbunătățită prin adăugarea de material abraziv.
Amestecul de apă și abraziv lucru este emis de o duză îndreptată la materialul care trebuie tratat sub o presiune de 600 de atmosfere și la o viteză de 1000 metri pe secundă.
în acest fel, parametrii de tăiere sunt stabilite sub presiune care sunt apa abrazive, iar mărimea particulelor abrazive. In acest fel se poate reduce orice material virtual la orice unghi dorit:
- metale feroase și neferoase și a aliajelor acestora;
- oțel care este greu la proces (aliaj, rezistent la căldură, oțel inoxidabil);
- materiale compozite;
- Piatra (marmura, granit);
- ceramica (gresie, granit ceramic);
- sticlă, atât convenționale și compozit (inclusiv sticlă antiglonț).
Atunci când tăiați materiale moi, cum ar fi spuma de cauciuc, carton, plastic, etc. folosind doar apă (fără aditiv abraziv).
1.4 Principiul de funcționare
În rezervorul de apă, cu ajutorul unei pompe de presiune, o presiune ridicată (400 până la 600 atmosfere). Debitul de apa trece prin duză, cu un diametru de 0.2-0.35 mm (ceea ce crește și mai mult presiunea) și intră în camera de amestecare.
Masina de debitat cu jet de apă de metal
Acolo se amestecă cu material abraziv (nisip) și direcționat către o altă duză cu un diametru de 0,6-1,2 mm. Venind dintr-un amestec de apă și abraziv la o viteză de 1000 m / s, ceea ce îl face ușor de tăiat chiar și materiale foarte dure.
1.5 aspect clasic
Masina de hidroabrazive standard este format din următoarele unități și componente:
- locuințe;
- un rezervor de apă (volum de 2 metri cubi.);
- pompă de înaltă presiune (alimentare asigură furnizarea apei sub presiune în zona de tăiere);
- furtunuri care pot rezista la o presiune foarte ridicată de înaltă rezistență;
- Capacitatea de alimentare a materialului abraziv să fie amestecat cu apă;
- tăietor - duza injectorului cu variabila (se pot modifica parametrii de ieșire mai mare diametru);
- desktop-ul (baie) - este atașat și piesa de lucru se va irosi apa cu abraziv);
- o carcasă de protecție;
- Unitate CNC - în probele de utilaje industriale produce managementul fluxului de lucru complet.
Puteți face o mașină hidroabrazive manual de casă cu propriile lor mâini pentru uz personal. Principala dificultate este de a cumpăra echipamente pentru a crea o presiune ridicată și costuri ridicate inutile de energie pentru utilizarea acestuia.
Dispozitiv de conducere mașină cu jet de apă pentru tăiere metal
Principiul de tăiere de metal în acest mod este foarte eficient, dar pentru a avea un astfel de echipament de clasă în uz privat are sens numai atunci când este puternic încărcate.
2 mașină de casă
De regulă, acestea sunt instrumente de tăiere simple, făcute de mână, cu costuri materiale minime. Există destul de o mulțime de opțiuni - de la pur și simplu împins pe arborele motor al lamei, la o construcție cadru deja substanțiale cu (pendul) prezentarea manuală pe verticală.
Selectarea fabricarea propriile lor mâini ar trebui să acorde o atenție la modul de lucru este încărcat cu instrumente, precum și o complexitate a operațiunii va fi efectuată pe ea.
↑ meniu
proces 2.1 fabricatie
Mașina este făcută manual, care are o productivitate ridicată și vă permite să taie piesa de prelucrat la unghiul dorit, așa cum este echipat cu un atașament special.
- Se fierbe baza mașinii sub forma unui cadru alcătuit din două părți interconectate la elementele rotative.
- Se asamblează unitatea de tăiere, care constă dintr-un ax și un scripete de antrenare și un disc de tăiere.
- Instalați-l pe pendul (mobil cadru superior), prin care este posibil ridicarea sau coborârea părții de tăiere.
- Instalați un motor electric și conectați-l cu axul rolei de disc de tăiere prin intermediul unei curele de transmisie.
- Fabricarea și atașați capace de protecție la cureaua de transmisie și lama.
- Se fixează cadrul superior pe baza inferioară și să fie echipate cu arcuri sale pentru a facilita ridicarea și coborârea lină.
- Fabricarea și a instala un dispozitiv pentru a fixa piesa de prelucrat în poziție.
- Se efectuează cablarea.
- Verificați instalarea corectă a tuturor componentelor și a elementelor structurale.
- Efectuați un test.

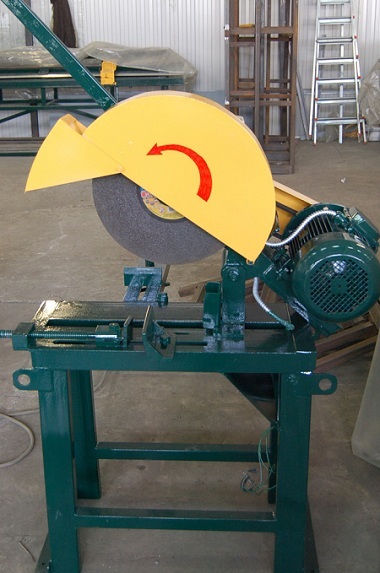

mașină de casă de rasnite pentru tăiere metal
2.2 consiliere profesională
Pe baza experienței de masterat, care au fost în stare să facă cut-off de mașini cu propriile mâini și au câștigat experiență în proces, ar trebui să acorde o atenție la următoarele puncte:
- La montarea discului de tăiere de 400 mm în diametru, aparatul va necesita energie electrică de cel puțin 3 kW;
- viteza de rotație a discului este de dorit în intervalul de 3000 rotații pe minut;
- arborele de lucru al mașinii, este de dorit să plaseze rola de antrenare pe discul de tăiere din stânga și din dreapta. Acest lucru va împiedica piulița de fixare a lamei în mod spontan în timpul funcționării desurubat;
- ax printr-un cuplu de transmisie curea la partea de tăiere a lagărelor 204-e și 205-f adecvate.
mașină, a făcut cu propriile mâini de tăiere, este mai bine să echipeze motor electric cu 3 faze, alimentat de la o rețea de 380 volți. Dacă aveți acces numai la rețeaua de alimentare de 220 V, va fi necesar să se stabilească condensatori de pornire.
2.3 Alternative de casă
Din aparatul descris mai sus va avea nevoie doar de cadru având un suport pentru piese și permite efectuarea mișcării pendulului. În loc de montarea arborelui cu rola de antrenare este de montare pentru instalare pe standard a mașinii de tăiere polizor.
Acest aranjament permite tăierea metalului polizor cu o precizie mai mare și eliberat de o parte, nu în ultimul rând atunci când efectuează lucrări complexe.
