Dispozitiv pentru ascutit burghie veni la îndemână în orice economie. După ce a lucrat cu un burghiu tocit - un chin. Mecanismul se poate face manual, folosind piese inutile și învechite.
Reguli de ascuțit burghie
Mașină combinată pentru ascuțire burghie, și nu numai
Burghiele pot fi ascuțite pe roata de rectificat speciale, manual sau mecanic. Înainte de începerea lucrului, cu atenție și de a explora exercițiile, în cazul în care pe suprafața există defecte grave trebuie să înceapă ascuțirea cu un abraziv grosier. În cazul în care instrumentul este un pic mai greu de cap, folosind finisare de disc.
Când ascuți o mână cu mâinile, trebuie să urmați regulile:
- cu o singură mână ține coada celei de a doua pentru a corecta capătul de lucru;
- muchia de tăiere a porțiunii laterale mânerul roții de rectificat;
- primul ascuțire o parte, după ce burghiul atent oglindită și este procesat în al doilea rând.
În timpul procesării, este important să se mențină forma originală și direcția marginilor de foraj de tăiere. Trebuie avut grijă la marginea vârfului nu este mutat de la centru, sau în timp ce rulează instrumentul deviază în lateral. În cazul în care unghiul de ascuțire a marginilor de tăiere nu este același lucru, activitatea de foraj va fi de slabă calitate. Acest lucru este determinat prin utilizarea unui șablon făcut cu propriile lor mâini, sau cu ochii: vârful formei conului ar trebui să fie. Pentru a evita erorile, o mai bună regulă pe dispozitive specializate.
Tipuri de echipamente de măcinare
Aparate de casă este prevăzut pentru ascuțirea burghielor de metale diferite, freze, robinete, freze, alezoare, freze.
Echipamentul poate fi:
- de specialitate - se ocupă de un singur tip de instrument;
- versatil - utilizat pentru toate tipurile de tăietori și exerciții.
mecanisme de casă se referă în mod frecvent la tipul de uz casnic universal. de lucru puternic, utilaje industriale, cu unelte de dimensiuni mari. Case în astfel nu este nevoie, ele sunt zgomotoase, ocupă mult spațiu și a consumului de energie.
Mașini de casă sunt potrivite pentru ascutit burghie de diametru mic și mijlociu, acestea sunt compacte și economice.

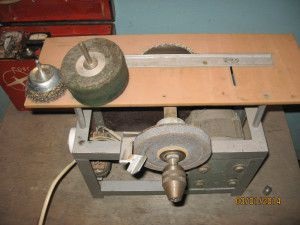

mașină de producție pentru ascuțire
Pentru a asambla mașina cu propriile lor mâini, trebuie să se pregătească:
Toate componentele mașinii cu mâinile plasate în interiorul carcasei. Acest lucru va face munca în condiții de siguranță și convenabil. La prețuri accesibile ar trebui să fie doar fulia motorului electric, care este pus pe discul de șlefuit. Aparatul este fixat permanent la bancă, deci trebuie să găsească un loc în avans.
- plasează motorul electric în locul potrivit pe elementele de fixare punct de control de masă;
- găuri pentru șuruburile de fixare;
- Întoarceți motorul în loc și înșurubați-l pe bancul de lucru, potrivit pentru cleme realizate din benzi metalice subțiri de montare;
- setați carcasa de protecție;
- tocilă cu motor scripete uzură.
Este recomandabil să alegeți unitatea cu un scripete alungit, în caz contrar acesta va trebui să livreze. Mai întâi de spălare este pus, după un cerc. La discrepanță scripetelui și unitatea lățimilor manșonului de tranziție este utilizat. Partea a manșonului este o gaură filetată înșurubat un șurub de fixare suplimentar său.
Potrivit puterea mașinii este potrivit pentru motoare de casă de la o mașină de spălat. Nu ridicați motorul cu cifra de afaceri de mare, deoarece ascuțire de foraj are loc la viteze mici.
Acum vă puteți conecta componentele electrice: comutator, motorul și să le conecteze cu mufa.
dispozitive suplimentare
șablon pentru măcinarea: și - un șablon; b - unghiul la vârf și lungimea muchiei de tăiere; a - unghiul de conicitate; g - unghiul dintre fața de tăiere și web
Facuta cu propriile lor mâini atașamentele vor lucra pe ascutit burghie mai convenabil și precise.
Verificați model. Un șablon decupat dintr-o foaie de subțire (1 mm) dintr-un metal moale (aluminiu, cupru). Șablonul identifică unghiurile la vârf, lungimea muchiilor de lucru, unghiul dintre marginea de lucru și web. Deoarece unghiul de margine șablonul de foraj din spate este practic imposibil de a verifica, se verifică unghiul de pană. Tăiați modelul înainte de prima utilizare a burghiului.
Ghid. Aceasta este o consolă mică care este fabricat dintr-o bandă metalică și un bolț fixat pe carcasă. În timpul funcționării, semănătoarea este plasat pe ghidajul și alimentat la tocilă.
Protractor. Pe un suport așa cum este descris mai sus, se aplică unghiuri pilire de fisiune. Puteți tăia o parte a unghiurilor de metal cu un echer marcaje și atașați la stand. Se taie porțiunea necesară, cu unghiuri mai mari de 30 de grade, deoarece se utilizează ascuțire mici.
un dispozitiv pentru ascuțire burghie: 1 - greblă; 2 - un burghiu; 3 - tocilă; 4 - pat; 5 - titular
Un dispozitiv care facilitează ascutit burghie. Este un cadru de mașină fix și suportul pentru scule, în care sunt prevăzute deschideri pentru introducerea de diferite dimensiuni tăietori. Holder pot fi eliminate. Cadrul este realizat din plăci de 50 mm atașat la acesta greblă unghi de 32 de grade. Rake-ul pune suportul sculei la unghiul dorit. Titular cu mâinile retezate de la bar, suprafața care este îndepărtată, la un unghi de 65 de grade. Porțiunea teșite se potrivește cu șina. Colțurile portdiscul de tăiere și bare depinde de tipul de ascuțire.
mecanism multifuncțional

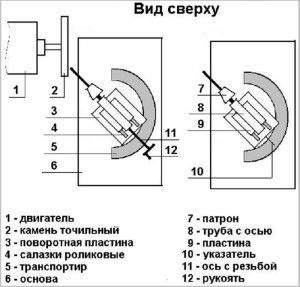

Dispozitiv universal pentru ascutit burghie
De ascutit burghie va fi mai ușor atunci când se utilizează acest mecanism. Dispozitivul este format din:
- diapozitiv cu role;
- ghid;
- ax;
- echer;
- manson de sfredelire.
Ghidul ar trebui să fie suficient de largă, este atașat echer. Deoarece axa de pivotare protrudes șurubul introdus în gaura corespunzătoare. Pe partea rotativă ghidaje și o placă mobilă aranjată. Pe suprafața sa este tub fixat pe osie, pe de o parte un cartuș pentru mașină de găurit axă se termină, pe de altă parte - un mâner. Mutarea swashplate este prevăzut un ax filetat.
swashplate Bottom este limitator (aka pointer) care indică atât unghiul de polarizare dorit și se blochează în poziție.
Mecanismul funcționează după cum urmează:
- burghiu este fixat în cartuș;
- o placă de împingere este blocată la unghiul dorit;
- instrumentul este rotit de-a lungul axei longitudinale, cu mâner;
- Unghiul punct;
- inversat tăietor de 90 de grade, iar a doua jumătate este tratată, înainte de a atinge unghiul marcat.
Condiții de ascuțire o mașină de casă
- În timpul procesării burghie, ambele umăr trebuie să fie identice. Acest lucru înseamnă că semănătoarea este exact introduce gaura și de a efectua cu precizie de foraj.
- Înainte de a porni mașina cu mâinile în siguranță de pe rola discului de rectificat.
- Un disc de prelucrare primară de sârmă, cu mare abraziv. Când observați o bavuri semănătoarea, discul ar trebui să fie schimbat la o mai subtil.
- În timpul ascuțire țineți constant unghiul dorit.
- Cercul trebuie să se rotească numai într-o singură direcție de-a lungul lamei.
- Evitați tăietor de căldură excesivă în timp ce ar trebui să se răcească fie periodic de prelucrare. Nu este supraîncălzit dip instrument în apă rece, se promovează fisurarea metalului.
