§ 81. izolatori de porțelan
Fig. 140 arată de înaltă tensiune izolatori pini 6 și 35 kV. Acestea sunt înșurubate pe pinii metalici, care sunt montate pe stâlpi de putere. Utilizarea PIN-
Fig. 140. Izolatorii pinilor înaltă tensiune:
și - un izolator 6 kV, 6 - bucșe de tensiune, 2 - partea inferioară a stratului izolator 3 ligamentului ciment-nisip 4 - adâncitura pentru fire
Fig. 141. izolator Suspendat:
1 - un capac din fontă maleabilă, 2 - porțelan Element izolator 3 - tijă din oțel galvanizat 4 - ciment-nisip ligament 5 - umplutură
Domeniul principal de aplicare este fabricarea de pini porțelan electrice, agățat, de sprijin, opornoshtyrevyh, izolatori feedthrough de înaltă tensiune și bucșe de tensiune la 500 și 000 de mai sus.
izolație izolatori sârmă realizate din stâlpi de înaltă tensiune. Ele oferă o conexiune rigidă la firul de sprijin.
Fig. 143. Izolatori suport pentru instalare în interior:
și - un izolator la 6 kV, - o bucșă de tensiune de 35 kV; 1 - capac de fier, 2- porțelan Element izolator 3 - flanșă de fier. 4 - ligament ciment-nisip 5 - depuneri de pâslă pentru acoperișuri, piele, 6 - un capac de protecție din metal
Spre deosebire de izolatori de suspensie pini (Fig. 141) furnizează hinging pe sârmă suport. La această suspensie izolatorii sunt conectate unul la celălalt în ghirlande, agățate pe suporturi metalice.

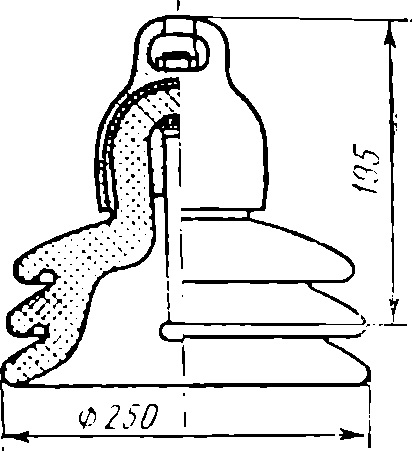

Fig. 142. izolator Suspensie pentru zonele cu atmosfere poluate
Fig. 144. Izolatorii susținere pini:
și - un izolator la 6 kV, - o bucșă de tensiune de 35 kV; 1 - partea superioară a bucșei, 2 - partea inferioară a izolatorului 3 - ciment-nisip ligament 4 - capac de fier, 5 - știftului de fier
Izolatoare suspendate pentru zonele atmosferei contaminate au dezvoltat suprafață cu nervuri proeminente (Fig. 142). Acest lucru este necesar pentru a crește lungimea căii a curentului de scurgere pe izolatori de suprafață poluate.
Fig. 145. O bucșă pentru interior 6 kV:
Fig. 146. O bucșă pentru instalare de exterior, tensiune de 6 kV:
1 - capacul metalic, 2 - porțelan Element izolator 3 - flanșa metalică, 4- busbar cepului 5 - centrarea șaiba de metal, 6 - ciment-nisip ligament
Izolatori de sprijin (Fig. 143) sunt utilizate ca suporturi pentru autobuze și contactele din dispozitivele electrice (întrerupătoare, etc.) și aparataj de înaltă tensiune de izolare în spații închise. Izolatori pini musculo-scheletice (Fig. 144) sunt de asemenea folosite ca suporturi izolatoare, dar extern de comutație de înaltă tensiune.
Aceste izolatori au aripi proeminente care protejează de ploaie poziționată sub o parte a suprafeței de izolator. Acest lucru asigură că suma necesară mokro- - descărcare de tensiune izolator.
Cuzinet (Fig. 145) sunt proiectate pentru izolarea firelor cu tensiuni înalte din pereții clădirilor, pereți, și transformatoare de ulei și comutatoare. Bucse sunt departe-proeminente coaste (aripi) (Fig. 146) pentru instalațiile de exterior.
Fiecare bucșă este prevăzută cu o flanșă din fontă și care transportă curent tijă de cupru sau aluminiu, a trecut prin interiorul izolator și fixat în izolator cu capace metalice.
Bucșe sunt disponibile pentru tensiuni până la 35 kV. Umplut cu ulei de porțelan bucșe (Fig. 147) este o bucșă pentru tensiuni de 110-500 kV.
știfturi ale conductorului (țeavă de cupru), care se extind prin spațiul interior al intrării este sub forma izolației hârtie a bobinajului straturilor de hârtie de cablu, care sunt separate prin plăci metalice subțiri realizate din folie de aluminiu. Acest tip de izolație internă a condensatorului de intrare este denumit. Este un sistem de condensatoare cilindrice conectate în serie unul cu celălalt. spațiu de intrare intern este umplut cu izolație ulei mineral.
Fig. 147. porțelan intrare extins cu ulei bumazhkomaslyanoy tensiunea de izolare interioara de 110 kV:
1 - pipe busbar cupru, 2-piuliță 3 - compensator arc, 4 - indicator de ulei, 5 - porțelan superior al capacului 6 - de hârtie de înfășurare cablu
7 - să încheie 8- conectarea manșon metalic capac 9 porțelan inferior, 10 - egalizarea folie de aluminiu căptușeala 11 - un ecran metalic inferior, 12 - ridicare bolțuri 13 - ramură montarea la o conductă de prelevare a probelor de ulei de la intrare 14 - ulei extender, 15 - pini clip
condensator de tip intrare izolație internă asigură o distribuție mai uniformă a tensiunilor în interiorul și pe suprafața de intrare. Ca rezultat, puteți crea intrări la o presiune foarte ridicată - până la 750 kV și de mai sus.
