* - referință dimensiune.
Note: 1. Numărul foii este compus din dimensiunea grosimii piesei de prelucrat (# 948); și cantitatea de alimentare (B).
2. Valorile incarcari maxime specificate pentru sarcina concentrată pe linia mediană, cu capetele prinse.
3. Pentru o valorile sarcinii uniform distribuite enumerate în sarcini limită Tabelul înmulțită cu 2.2.
4. sprijin Atunci când capetele libere sarcini limită redus la jumătate.
1.3. foi de metal expandat trebuie fabricate din oțel carbon, în conformitate cu GOST 14637-89 mărcile St3kp și St3sp St3ps GOST 380-88 grosime (# 948;) de 4 mm, 5 mm și 6 mm.
În acord cu fabricarea de consum de metal expandat din alte clase de oțel.
1.4. Prin lățimea sipca trebuie să fie fabricate dimensiunile de 500, 600, 700, 800, 900, 1000, 1100, 1250 și 1400 mm.
1.5. De-a lungul lungimii de metal expandat trebuie produse:
lungimea aleatoare - în domeniul 2 la 3,5 m;
bucății - în termen de off-gage.
Notă: Toleranța pachet de lungimi off-ecartament de foi mai mici de 2 m într-o cantitate nu mai mult de 10% din greutatea lotului.

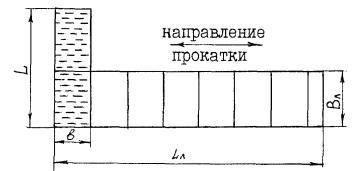

1.6. metal expandat trebuie să fie fabricat prin tăierea laminate în spații separate, lățime egală cu lățimea necesară astereală (c). Celulele trebuie să fie amplasate de-a lungul direcției de rulare a fibrelor (fig. 3).
VL - lățime de rulare în starea de livrare, egală cu lungimea astereală semifabricatului;
L L - lungimea de închiriere în starea de livrare;
B - lățimea piesei este egală cu lățimea foii metal expandat;
L - lungimea de metal expandat, egală cu lungimea piesei (VL) înmulțit cu un factor de 1,7.
1.7. cerințele de precizie geometrice.
1.7.1. Toleranțele astereală dimensiune nu trebuie să depășească:
± 10 mm - lățimea foii;
± 25 mm - lungimea lungimii foaie tăiată.
1.7.2. Toleranțele mai mare desen (A), hrana pentru animale (B), etapa (B) și lungimea celulei (3/4 in) pe produsul finit nu sunt controlate și ar trebui să asigure dimensiunea sculei de tăiere.
1.7.4. Astereală nu ar trebui să aibă defecte, fisuri de stres mai mari de 2 mm.
1.7.5. Foile sunt permise bavuri și ciupituri mici, nu mai mari de 2 mm.
1.7.6. La un capăt al foii este permisă în conformitate cu neprosekaemy clientului porțiune lățime, pentru a se prevedea.
1.7.7. termeni de defecte utilizați în această specificație sunt listate în Anexa 1.
1.8.1. Pachetul include:
Parte Astereală în suma specificată în ordine;
documentul (certificat) pentru produsele livrate, care trebuie să conțină:
marcă comercială sau o prescurtare pentru producător;
foaia de simbol;
data emiterii certificatului;
dovada produselor de conformitate la cerințele specificațiilor tehnice;
ștampila departamentului de control tehnic.
1.9.1. Astereală ar trebui să fie legată de pachetul. pachete de greutate nu ar trebui să fie mai mare de 5 m.
1.9.2. Fiecare pachet trebuie să fie legat ferm în jurul transversal printr 1,0 - 1,5 m în lungime, cel puțin două strapping.
Strapping trebuie să asigure siguranța stivele lor, atunci când încărcarea, descărcarea și transport.
Nu utilizați legat cu banda de legat cu banda pachete.
Atunci când expediate la Extremul Nord și în zonele îndepărtate ale ambalajului ar trebui să aibă o poftă de mâncare mai mult de aprovizionare în condiții normale.
1.9.3. sârmă strapping ar trebui să fie utilizate în conformitate cu GOST 3282-74 sau alte documente de reglementare.
1.10.1. Fiecare ambalaj trebuie să fie marcate. Marcajele aplicate din placaj (metal) etichete sau direct pe porțiunea neprosekaemuyu a Topsheet în stivă și ar trebui să conțină:
marcă comercială sau o prescurtare pentru producător;
foaia de simbol;
1.10.2. Marcarea se efectuează prin impact sau imposibil de șters. Numerele și literele trebuie să aibă o înălțime de 5 - 20 mm.
2.1. foi de metal expandate sunt de a fi luate loturi. O parte ar trebui să constea dintr-o foaie de clase de oțel, un număr, aceeași dimensiune de lățime și lungime.
2.2. Monitorizarea calității suprafeței și dimensiunile geometrice ale foi sunt supuse% 5 părți, dar cel puțin trei foi.
2.3. Dacă rezultatele nesatisfăcătoare ale cel puțin unul dintre parametrii trebuie să se efectueze încercări repetate de două ori numărul de probe.
re-test de rezultate se aplică întregului lot.
3.1. Calitatea suprafeței de metal expandat trebuie să fie verificată prin inspecție vizuală fără mărire.
3.2. Dimensiunile geometrice din metal expandat trebuie verificate instrument versatil, care oferă precizia necesară.
4.1. Transportul de metal expandat poate fi toate tipurile de vehicule, în conformitate cu reglementările de transport, de încărcare de marfă și de fixare, care acționează pe tipul de transport.
4.2. Când utilizați transportul feroviar de metal expandat trebuie să fie transportate în material rulant deschis.
Poate fi transportat în vagoane de marfă, greutatea ambalajului nu trebuie să fie mai mare de 1 m.
4.3. metal expandat poate fi depozitat în stive într-o poziție orizontală.
4.4. Atunci când depozitați metalul expandat în grămezi trebuie să respecte următoarele cerințe:
ambalaje trebuie așezate ferm pe linie, elimină formarea tulpinii reziduale. Căptușeală grosime ar trebui să fie mai mică de 50 mm și o lățime de cel puțin 100 mm;
garnituri între exploziile trebuie să aibă o grosime minimă de 20 mm și o lățime de cel puțin 100 mm;
înălțimea stivei trebuie determinată ținând cont de stabilitatea stivelor, caracteristicile de manipulare echipamente și de siguranță a standardelor;
stiva trebuie să fie protejate de ploaie.
5.1. Producătorul garantează conformitatea astereală cerințelor prezentei specificații, în conformitate cu normele de transport, depozitare și operare.
5.2. perioada de garanție este de 12 luni de la data expedierii la listele clientului. zi de transport maritim este determinată de scrisoarea de trăsură sau orice alt document însoțitor.
