zar fix cu șuruburi. În prezent, filetare, folosind astfel de plăci se realizează foarte rar, deoarece acestea nu asigură o precizie suficientă fir.

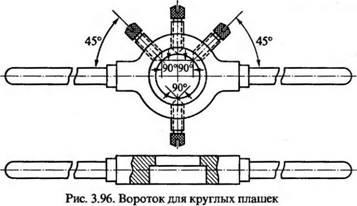

Reversible pentru plăci circulare (Fig. 3.96) sunt cadru circular cu o cavitate în care este plasat mor gaură rotundă. Mori in deschiderea este ținută împotriva rotirii prin intermediul a trei șuruburi de fixare, conice gambele ce pătrund în adânciturile formate pe plăcile de suprafață laterale ale carcasei. Șurub de a patra permite reglarea diametrului mediu al filetului.

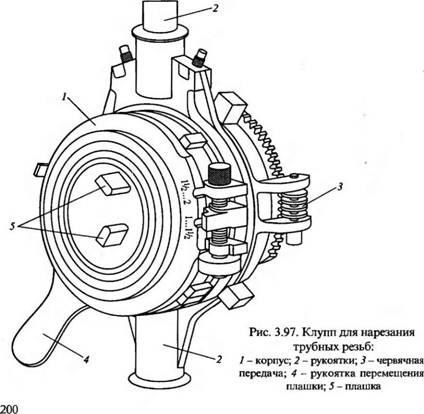

fire unelte și procese de filetat țevi (fig. 3.97). Cel mai frecvent filetului exterior pe tuburi se taie folosind un stoc matriță cu berbeci glisante. Die stoc prevăzut cu un set de berbeci pentru tăierea filetului pentru țevi cu diametrul de 1/2 ...% inch, 1 ... 1 „/ 4 inch și 1“ /2•..2 inch și este proiectat în așa fel încât corpul 1 se deplasează în patru plăci sale 5 pot abordare simultan la centrul sau să se abată de la ea. Mutarea plăcilor oferă speciale stoc die rotator - faceplate pus în mișcare de un mâner 4. Reglajul precis ștanțelor în dimensiunea de tăiere a firului este realizată pe membrul având în matriță stocul de locuințe, iar mișcarea de poziționare care are loc prin intermediul melcat 3. După setarea zarului printr-o mărime fir predeterminată poziţia de presiune fixă de un accent deosebit - „câini“. După filetare stoc mor nu este înșurubat cu preforma și împingerea plăcilor prin rotirea mânerului 4 și stocul matriță este îndepărtat din preformă sale. În plus față de tăierea moare în stocul matriței există trei plăci de ghidare (netede, nefiletată). Ele oferă o poziție stabilă pe un stoc de matriță de țeavă în timpul prelucrării; instalarea lor se face prin rotirea tuburilor de transfer cu melc 3. La un diametru de inch și fire mai puțin special tăiat manual matrițe pentru tuburi circulare.
Atunci când atingând pe conducte trebuie să țină cont de natura legăturii lor la conducta. Când filetare unei o singură piesă îmbinare tubulară porțiune tăiată din lungimea tubului este jumătate din lungimea de cuplare minus lungimea firului, care pot fi atribuite la 1 ... 1.5 filetelor. Când filetat pentru conexiuni tubulare decuplabilă ( „cepul on“), pe de o țeavă este filetată ca pentru conexiuni permanente și pe cealaltă porțiune de capăt a lungimii tubului tăiat trebuie să formeze suma lungimii de cuplare minus 1 contrapiulița ... 1,5 pentru o lungime bobina dată fir.

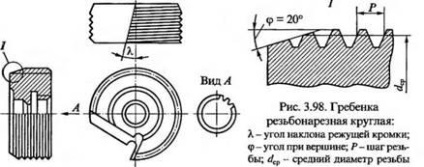

Tăierea pieptene circular (fig. 3.98) sunt utilizate pentru tăierea firelor de țevi pentru mașini-unelte (strunguri și alezat) utilizând cartușe speciale. Combs sunt disponibile în seturi de patru bucăți; Rasuciti fiecare kit de pieptene de compensare în raport cu trimestrul anterior de pasul filetului.

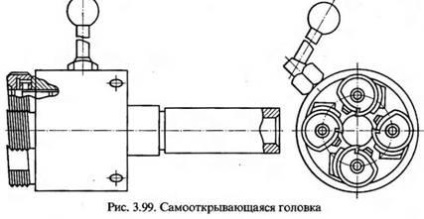

Filetarea folosind fagurii sunt speciale cap de tăiere cu auto-deschidere (fig. 3.99), care sunt instalate în toate cele patru seturi de cap.

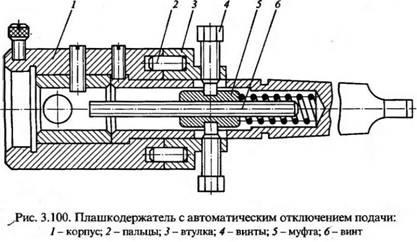

La tăierea filete exterioare pe de foraj și de cotitură mașini folosesc un dispozitiv special - tashkoderzhatel cu deconectarea automată a aprovizionării (a se vedea figura 3.100.). Dispozitivul constă dintr-o tijă pe care este presată în degetele 2. șuruburi bucșe 4 sunt înșurubate, capetele care pot fi incluse în gaura de cuplare 5. Cuplajul este plasat în interiorul șurubului de reglare 6. Placa fixată cu șurub în corpul soclu 1. Dispozitivul este instalat fie în manșonul burghiu gaura ax, sau gaura Păpușa mobilă a strungului. La prelucrarea capătul procesat al tijei iese din matriță și se sprijină pe capătul șurubului 6, făcându-l să se deplaseze în interiorul căptușelii. Pe bucșa filetată 5, care se deplasează împreună cu șurubul folosit, comprimă arcul. Deplasarea manșonului 5 prin șuruburi 4 cu manșon trecut 3, care se deplasează de-a lungul suprafeței exterioare a tijei, atâta timp cât degetele 2 nu va ieși din deschiderile de locuințe. Degetele de eliberare 2 a carcasei 1 împreună cu acesta berbecul instalat începe să se rotească. Prin trecerea mașinii pentru a inversa de rotație, furnizează plăci de ieșire din zona de tăiere. Prin reglarea șurubului zbor al manșonului poate fi tăiat lungimi de fire.
Lubrifiantă și lichid (lichid de răcire) răcirea pentru filetare servi pentru a facilita condițiile de funcționare pentru instrumente, reducând rugozitatea suprafeței tratate, și, prin urmare, pentru a îmbunătăți calitatea obținută în timpul înfășurării. Selectarea lichidului de răcire depinde de materialul de prelucrat. De exemplu, pentru răcirea oțelului (structural, scule și aliaje), fier, cupru și aluminiu este cel mai frecvent utilizate în emulsie. Mai mult decât atât, kerosen este utilizat pentru răcirea fierului și aluminiului.
Threading în cupru, alamă și bronz poate fi efectuată fără răcire.
