Instrumentul pentru atingerea
În ingineria modernă tehnici sunt utilizate pe scară largă de înaltă performanță mașini-unelte de filetat, cu ajutorul instrumentelor de filetat; preparat cu succes prin fire și instrumente de rulare și altele. Cu toate acestea, în practică, tratamentul lăcătuș, în cele mai multe cazuri, este necesar să se taie manual firul.
Threading robinete aplicate în deschiderile și pentru filetare firului - plăci de diferite modele.
Tap - un instrument de tăiere, care este un șurub cementat care este penetrat de o multitudine de caneluri drepte sau elicoidale longitudinale ce formează muchiile de tăiere (Figura 1.). Tap are o porțiune de lucru și gambă, care se încheie pătrat.
Partea de lucru a robinetului este format din admisie și partea de control. parte Gard - partea conică frontală a robinetului, care este inclusă în prima gaură și efectuează toate lucrările de tăiere principal. Printr-o „parte Balanță trimite gaura de la robinet și calibrează firul final.

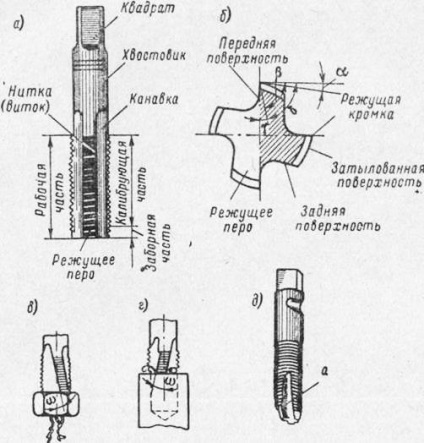

Fig. 1. Derivații și elementele lor: - o vedere generală; b - o secțiune radială; și d - robinete cu caneluri elicoidale; etc - robinet beskanavochny
Pene numit dinții de tăiere a porțiunii filetate a robinetului dispuse pe circumferința sa (fig. 1 a). margini de tăiere pe dinți se formează datorită prezenței șanțurilor de separare pene.
Șanțurile sunt depresiuni între penele de tăiere și sunt destinate să formeze muchiile de tăiere și evacuarea cip, care rezultă în procesul de transvazare. caneluri profilate limitat suprafață frontală pe care coboară cipuri tăiate, iar suprafața din spate, care servește pentru a reduce frecarea „perete dinte de robinet gaura fiind tăiat.
Marginile de tăiere pe muchia de tăiere este numit robinet cu pene (fig. 1,6), formată prin intersecția suprafeței frontale cu canelura posterioară (relief) a suprafeței piesei de lucru.
Suprafața posterioară a dinților de tăiere zaty-luetsya spirala, care permite de a păstra un profil constant dinte după reascutiti.
Fig. 1 b prezintă unghiurile dinților de tăiere ale robinetului: un unghi de degajare y, iar unghiul de degajare, unghiul de pană p și unghiul de tăiere b; Valoarea acestor unghiuri sunt alese în funcție de metalul care este lucrat.
De obicei, robinetele sunt caneluri drepte, dar pentru a îmbunătăți condițiile de tăiere, precise și curățați firele nu recomandabil să se folosească robinete cu drepte, cu caneluri elicoidale (Fig. 1b). Unghiul de înclinare w a crestăturii acestor robinete este 8-15 °.
Când atingeți o prin gaura din așchii gaura din direcția de alimentare a robinetelor. Când autofiletante robinetele găuri oarbe trebuie aplicate cu o direcție opusă de înclinare a crestăturii, atunci jetoanele vor fi de ieșire în direcția opusă (fig. 1d).
Pentru a obține un filet curat și precis în prin găuri în prelucrarea metalelor moi și fontă ductilă sunt folosite beskanavochnye robinete, care posedă doar o foarte scurtă caneluri elicoidale și pe tesitura. Lungimea acestor șanțuri este de 6-10 mm, iar unghiul de înclinare față de axa de robinet 9-12 °. Când filetare tap cipurile în fața găurii de la robinet. Filetați în găuri înfundate beskanavochnye robinete nu sunt adecvate; în aceste cazuri, sunt folosite uneori robinete cu o deschidere centrală pentru descărcarea chips-uri.
Atingeți dispozitivul este determinată de aplicație. În funcție de scopul robinete sunt împărțite în manual (metalice), piulița, mașină și o parte, pla-antiplacă și mama, și echipe speciale. Conform metodei de aplicare a robinetelor sunt împărțite în două grupe: manuale și mecanice.
Bench sunt robinete de mână pentru filetare. Ele sunt de obicei realizate în seturi de două sau trei robinete. Kit-ul format din trei robinete includ degroșare, intermediare și finisare robinete (sau 1, 2, și 3-a), și un set de două robinete - degroșare și de finisare. În același mod în care acestea sunt utilizate și la tăierea fire.
Robinetelor desemnat convențional: blister are un risc circular coadă (uluc), iar media metchik- două sau trei riscuri de finisare; indică, de asemenea, tipul și dimensiunea firului. În aparență robinete un set diferă prin aceea că robinetul de degroșare are o teșitură mare (con) și se taie carnea de pe gabaritul, robinetul mediu are o reduceri teșite și o mai mici de pe porțiunea de ecartament și de finisare de la robinet are un ușor con de admisie și profilul complet fir de pe gabaritul. De obicei, prima porțiune robinet gard are 6-8 rotații, al doilea - 3-4 bobină și a treia bobină-1,5-2. Prima jumătate de la robinet yysoty taie firul, al doilea - 0,3 fir mai dominant, iar al treilea calibrează curat. Pentru un kit de bază carving metric și inch este format din trei robinete vanitatea metrice, precum și pentru filete de țeavă - două.
Filet pentru țevi tăiate cilindrice și conice robinet. Setul de robinete pentru matrițe de branșare includ un singur loc și trei de la robinet tubare. La fața locului produc preliminar filetat transvazare moare, iar mama - o (alocație de retragere, fasonare și calibrare) final. Atingeți un loc diferit de bancă de prezența unui șanfren mare și mama - prezența a șase caneluri elicoidale. robinete uterină sunt de asemenea folosite pentru a curăța plăcile, care sunt în funcțiune.
Aplicarea seturi tap standard de două sau trei bucăți de timp asociate cu costuri suplimentare. Ideea Raționalizarea inovatori axat pe găsirea oportunități de a combina procesarea efectuată de mai multe robinete, înlocuindu-le cu un instrument calibrat.
Pe planta mașină-unealtă „Red proletară“ este aplicat instrumentul combinat - Semănătoare-robinet (Fig 134 (3), care permite combinarea exploatarea găurire și filetare într-o singură operație de foraj Aceeași desemnare este tastare (Figura 134 e) a propus ... ingineri BV Birina si EE Ro-zentalem pentru lovirea ușoară cu un pas mic în materialele ușor realizabile.
robinete Masini-hand de modele diferite sunt utilizate pentru tăiere cilindrice și conice fire în găuri prin și oarbe. Aceste robinete pot fi tăiate de către mașină firele de toate dimensiunile si firul manual cu pas în sus ZMM inclusiv. Ele diferă doar în mărime de coadă de mână, iar cea mai mare lungime a conului de admisie. Noi robinete pentru găuri înfundate ale gardului nu depășește 1,5-2 pași de filet.
Fig. 2. robinete pentru atingerea filete de țeavă (a, b) spotul de la robinet (c) de la robinet uterin (g); tarodului (d, e)
Mașini de mână tarozilor, realizate în conformitate cu GOST 3266-60 (Fig. 135, precum și), sunt destinate pentru tăierea și fire de fixare melkometricheskih. Threading pe articole sunt o singură atingere de fier și oțel moale; pentru tăierea oțelului solid, folosind un set de două robinete.
Nut tarozi pentru filet cilindric fabricat în conformitate cu GOST 1604-1660, cu o porțiune lungă teșitură (16 trepte ale filetului) și gambă scurt - pentru utilizarea pe strunguri si strunguri revolver; Lungă coadă - pentru filetare masini gaykoreznyh de foraj și mașini, precum și cu tijă curbată - gaykoreznyh pentru utilizarea pe mașinile cu piulițe de tăiere continue. Combinație și mașini robinetele sunt montate pe mașină în cartușe speciale de protecție, asigurarea auto-reziliere în caz de suprasarcină.
Fig. 3. Computerul manual (a) și piulița (b, c) robinete
robinete prefabricate pot fi de trei tipuri: fixe, reglabile și-stop.
robinete speciale constituie un grup mare, care include robinete de design ne-normalizate.
