Tractor Belarus MTZ-82.1, 80.1, 82.2 cu configurația de bază instalat viteza de transmisie mecanică cu bandă dublă, cu unul aranjate sub mâna dreaptă a operatorului, deplasarea manetei de viteze și variază cu un reductor mecanic (18F + 4R).
Instalarea de transmitere cu următoarele configurații:
- cu o transmisie manuală și un reductor sincronizat (18F + 4R);
- cu o transmisie manuală și marșarier (9F + 9R).
Comutarea vitezelor în transmisia manuală de transport C și o roată dințată mecanică sau sincronizate reducere.
Controale cutie de viteze manuală cu viteze mecanică sau sincronizate reducere sunt prezentate în figură.

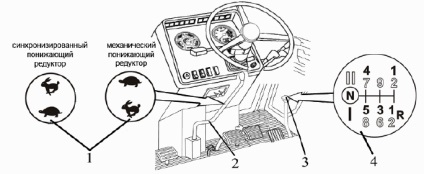

Figura 15. PPC de management Belarus MTZ-82-1, 80-1, 82-2
1 - comutare de circuit Stadiile reductor; 2 - reducerea de viteze; 3 - comutării și intervalele de transmisie; 4 - circuite de comutare și intervalele de viteze.
Schimbarea vitezelor prin pârghie cu două brațe, și de schimbare variază de transmisie de viteze și reductor maneta 2.
Selectarea intervalelor dorite, și etapele reductor (etapa retardare - un simbol „broască țestoasă“ accelerare pas - simbolul „Iepurasul“) produse în conformitate cu circuitele de comutare 4 și 1.
comutare Band și transmisia se realizează cu o singură pârghie 3, în care intervalul (I-st sau a II-a) este mai întâi activată, iar apoi maneta este mutată în poziția «N», iar puterea pe treapta selectată.
pârghie de comandă o reducere de viteze mecanică 2 în timpul funcționării tractorului trebuie să fie comutat poziția (fix): back - accelerarea etapa ( „Iepurasul“), sau înainte - decelerarea etapă ( „broască țestoasă“).
Maneta de comandă de reducere a sincronizată treapta 2 în timpul funcționării tractorului trebuie să fie pornit (fix) Poziția: back - decelerarea etapă ( „broască țestoasă“), sau înainte - accelerarea etapa ( „iepure de câmp“).
Aceasta a permis menținerea pârghiei în reductorul neutră poziție (medie nefixate) pentru a facilita pornirea motorului la temperaturi joase.
Schimbarea treptei de viteză în transmisie PPC cu treapta de marșarier
Cutia de viteze controlează Belarus MTZ-82,1, 80,1 c marchariere sunt prezentate în figură.
Figura 16. Cutie de viteze
1 - comutare etapele circuitului de viteze inversă; 2 - revers maneta de comandă a transmisiei; 3 - comutării și intervalele de transmisie; 4 - circuite de comutare și intervalele de viteze.
Schimbarea vitezelor prin pârghie cu două brațe, lanțuri și maneta schimbătorului de viteze și marșarier 2.
Selectarea intervalului dorit, etapele de viteze și marșarier (pas viteză înainte - un simbol al „forward“, inversa pas - simbolul „spate“) este fabricat în conformitate cu circuitele de comutare 4 și 1.
comutare Band și transmisia se realizează cu o singură pârghie 3, în care intervalul (I-st sau a II-a) este mai întâi activată, iar apoi maneta este mutată în poziția «N», iar puterea pe treapta selectată.
Maneta de comandă în marșarier 2 în timpul funcționării tractorului trebuie să fie comutat poziția (fix): înainte - pas înainte ( „angrenajelor forward“), sau din spate - marșarier ( „spate“). retenție permisă de viteze marșarier în poziție neutră (medie nefixate) pentru a facilita pornirea motorului la temperaturi joase.
Managementul arbori PTO
Tractor Belarus MTZ-82.1, 80.1 în setul de bază arborele cardanic din spate. De asemenea, partea PTO semi-independent poate fi setat.
Managementul prizei de putere din spate
Mâner comutator spate priza de putere de la independent de acționare sincron
Atunci când se deplasează mânerul 11 spre stânga (în direcția tractorului) pornit unitatea sincron, cel din dreapta - independent, mijloc - poziția „neutru“.
Pornirea arborele cardanic din spate
Pornirea spate PTO Belarus MTZ 82-1, 80-1 este posibilă numai în cazul în care mânerul 11 este setat la „activat unitatea sincron“ sau la „unitate independentă activat“. În „neutru“ din spate PTO nu funcționează.
includerea Lever spate PTO 5 are două poziții:
- când pârghia 5 din poziția din față extremă la puntea spate din spate este pornit;
- atunci când pârghia 5 din poziția posterioară extremă în cea mai înainte închidere pe puntea din spate are loc.
Porniți și opriți priza de putere spate recomandată atunci când motorul este pornit. In figura 1, pârghia este setat la „off“.
Figura 17. Circuitul de priza de putere spate Belarus MTZ-82.1, 80.1
1 - pârghia de comutare a prizei de putere din spate; 2 - placă de control PTO spate instrucțional.
Pornirea cu două viteze de acționare directă PTO spate
Zgarda independent cardanic 2 are două poziții:
- I - 540 min-1) - în sens orar extremă;
- II - 1000-1) - cel invers acelor de ceasornic extremă.
Pentru a seta viteza de rotație dorită pentru o rotație deșurubează șurubul 1 rotiți plumb 2 în poziția «I» sau «II» și strângeți șurubul 1.
Figura 17. Viteza de comutare (vedere de jos Transmission)
Locuri de munca Belarus MTZ-82.1, 80.1 tractorului, fără priza de putere spate
În cazul funcționării tractorului fără comutator de priză de forță din spate conduce o unitate independentă arbore cu două viteze trebuie să fie setat la 540 min-1, spate butonul comutator de priză de forță cu o unitate de sincron independentă pe - în poziția neutră, maneta activa PTO spate - „oprit“.
gluga de protecție, garduri din spate arbore trebuie să fie instalat.
partea de management semi-independentă arbore cardanic
Controlați laterală semi-independent ax cardanic Belarus MTZ 82-1, 80-1 se realizează tijă care este dispus pe partea stângă a scaunului operatorului.
Link are două poziții fixe:
- "On" - poziția de top;
- „OFF“ - poziția cea mai joasă.
Laterale trepte de putere semi-independente sub turația nominală a motorului are următoarele:
- 571 min-1 - când acest reductor redus etapă ( "broască țestoasă");
- 755-min 1 - a crescut treaptă reductor de viteză care permite ( "iepure").
