radio interval de 27 MHz moderne sunt foarte diverse în ceea ce privește dimensiunea, performanța și aspectul. Distribuit de asemenea, dispozitive cu panoul frontal la distanță. În unele modele, toate comenzile și afișajele sunt situate pe PTT. Cu alte cuvinte, industria produce produse care pot satisface cele mai exigente client.
Vom vorbi despre modul în care se instalează în mod corect și conectați radioul în mașină, precum și atingerea pe tema configurației antenei.
instalarea antenei
Notă: Plasarea pe capacul portbagajului și bara de protecție spate va duce la lobul incomplet și distorsionat. Acest lucru înseamnă că câștigul maxim va fi distribuit în mod corespunzător, iar antena va funcționa în mod eficient numai în anumite direcții. De exemplu, în cazul în care antena cu o bază magnetică este situată pe partea din spate a acoperișului vehiculului, eficacitatea maximă (atât primirea și transmiterea), acesta va fi direcționat spre partea din față a mașinii.
Plasarea cablului de antenă
cablu de antenă Garnitura ar trebui să înceapă cu instalarea pe acoperiș. Pentru a nu strica vopseaua, este mai bine să cumpere un strat special de adeziv. Cablul va sta pe ele fără a atinge suprafața acoperișului. În același timp, nu ar trebui să fie întinsă strâns.
În interiorul cabinei vehiculului cablul de pasageri recomandabil să se lichideze prin capacul portbagajului (sau hatchback ușă a cincea), mai degrabă decât prin ușa laterală. În interiorul cabinei cablul ar trebui să se extindă sub piele, astfel de dorit să-l monta la un regulate cablaje electrice. Mai bine să-l aibă separat. Atașați cablul ar trebui să fie folosind legături de nailon.
Important: Nu permiteți ascuțite curbe, răsuciri și tulpina de cablu.
Lungimea cablului livrat cu antena, de obicei 3.5-5 metri, astfel încât să aibă grijă de faptul că a fost de ajuns. Lungi sau nu este recomandată cablu de tăiere - aceasta poate duce la o încălcare a acordului său cu antena și să degradeze performanțele sale.

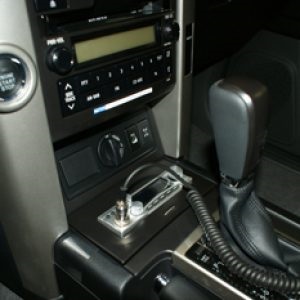

Plasarea si conectarea stației de radio
Toate radiourile sunt proiectate pentru o tensiune de alimentare 12-13.8 V. Firele transporta alimentare de la baterie este de dorit. Mai mult decât atât, atât pozitive, cât și negative. Acest lucru elimină apariția zgomotului nedorit, care variază de 27 MHz și, astfel ambalate, în special în mediul urban. Cablul de alimentare inclus în pachet conține deja un filtru de zgomot și siguranțe fuzibile. Dacă trebuie să se extindă cablurile de alimentare, cel mai preferabil să se utilizeze o izolație tub de sudură și se contractă la căldură. Nu fi rău pentru a le ascunde într-un manșon de plastic.
De stabilire a cablului de alimentare este frumos, fără torsiuni și deformări folosind legături de nailon pentru fixare.
Notă: Nu alimentați cu stația de țigară obișnuită mai ușoare, mai ales de luminile interioare, ca cabluri lor nu poate rezista la curentul absorbit de către transmițător. Prin aceasta nu poate fi luat ușor, după caz de incendiu, o mulțime de mașini.
Îmi pare bine să fie, de asemenea, instalat în cabina un comutator de alimentare suplimentară. Este ușor de implementat cu releu și butonul, sau să cumpere un comutator gata. Acestea din urmă ar trebui să fie calculată pe curentul de cel puțin 20 A. Adăugați un comutator poate fi oriunde, dar nu uitați - trebuie să fie fixat, mai degrabă decât atârnă pe firele.
Instalarea antenei
Setarea antenei constă în aducerea în rezonanță cu frecvența de lucru. Frecvența la care operează driverele, 27135 MHz (canalul №15).
Pentru a configura necesitatea:
- SWR metru - un dispozitiv de măsurare a raportului de undă în picioare. Pur și simplu pune, acest parametru indică calitatea antenei de potrivire și radio.
- lungime de cablu cu conectori «UHF-de sex masculin» de la ambele capete (produse de unul singur) nu mai mare de 0,5 m este. Apoi va fi numit „adaptor“.
Măsurătorile au fost efectuate de către următorul algoritm:
- conectați conectorul de antenă în «ANT» SWR;
- conectați un adaptor la priza de antenă a stației de radio, iar al doilea capăt - Jack «TX» SWR;
- Noi includ frecvență radio și setați 27.135 (sau canalul №15);
- apăsați butonul «PTT» GDA și urmăriți citirile săgeată SWR
IMPORTANT: NU FOLOSIȚI post de radio la transfer, cu excepția cazului în antena!
Valoarea normală este în intervalul de 1-2, cat este mai aproape de unitate, cu atât mai bine. Dacă valoarea este corectă, deconectați SWR-metru, conectați antena la radio și de a folosi asupra sănătății.
Dacă valoarea este mai mare decât 2, următoarele acțiuni:
- scrie valoarea VSWR obținute;
- 27.405 expune frecvența (sau canalul №40)
- faceți clic pe «PTT» și urmăriți citirile.
Dacă SWR-ul este mai mic, înseamnă că antena are o rezonanță la frecvențe mai mari și PIN-ul trebuie să facă un pic mai mult. Pentru aceasta slăbi știftul de fixare la bază (în general hexagonal șurub 2) și a prezentat un pic PIN. Trebuie să ne amintim că, în acest caz, capacitatea de a regla mici.
Dacă SWR a devenit mai mare, aceasta înseamnă că frecvența de rezonanță antena este sub 27135. În acest caz, este necesar să se scurteze sonda de aproximativ 1 cm și se măsoară din nou SWR. Când a fost mai mică decât valoarea pe care a fost obținută în timpul primei măsurători, atunci sunteți pe drumul cel bun. Deci, o scădere treptată a lungimii sondei este posibilă obținerea de citire excelente.
Înainte de a utiliza aparatul de radio urmați cu atenție instrucțiunile anexate.
