S-ar părea, ei bine, ceea ce ar putea fi mai ușor de baraj subterane? Am dormit teren de râu - și fără probleme. Cu toate acestea, un baraj a apelor subterane - aceasta nu este doar o grămadă de pământ, și cu atenție calculate, și de multe ori are o structură de design destul de complexă.
Ataturk Dam în Turcia. fotografie aici
barajele constau din soluri de lut fin granulată (nisip, nisip argilos, humă) este mai mare de 50%. Aceasta este cea mai comună, cel mai structural simplu și cel mai vechi tip de baraje. Cel mai adesea baraje de pământ au o structură uniformă, deși există baraje de acest tip, cu diferite elemente protivofiltratcionnymi (ecran sau miez diafragmă). Pentru a asigura stabilitatea și filtrare scăzută prin baraj diguri de pământ au un profil „spread-vultur“ - raportul dintre lățimea și înălțimea este foarte mare. În acest sens, diguri de pământ sunt, de obicei, nu foarte mare înălțime.
Pământ baraj Volga HEP în înălțime și 47 m.
baraje construite în cantități de pămînt mari ca diverse diguri, baraje și iazuri diverse mici rezervoare, lagune, etc. Când creați o centrală hidroelectrică, astfel de baraje sunt construite, de obicei, în construcția de cap joasă centrale hidroelectrice câmpii. Conform unei metode de luare a barajelor de pământ sunt împărțite în vrac și aluvionar. La crearea câmpii mari hidro aluvionare mod de utilizat pe scară largă pentru a construi baraje, cât mai rapid și tehnologic; Totuși, această metodă are limitările sale, astfel de cereri ridicate la sol (baraj aluvial creează în principal de nisipuri).
baraj Pământ centrale Rybinsk.
Cea mai mare parte a corpului de rocă barajele compuse din anrocamente și argilos elementul impermeabil la care se face sub formă de bază sau de ecran. baraje-piatra de lut sunt fiabile, ușor de operat, pot fi create în condiții seismice și climatice grele. Ele ocupă un loc de frunte printre barajul ridicat și ultra-înaltă din lume - în special, cea mai mare funcționare și sub baraj de construcție (Nurek și Rogun) sunt de acest tip.
De la fiecare alte baraje piatră de lut structură element diferit impermeabil. Cel mai utilizat pe scară largă a barajului cu un miez central, ca și în acest caz, volumul barajului, și, în consecință, costul său este minimă.

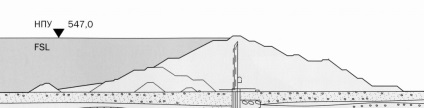

Tipic piatra de lut baraj cu un miez central - Yumaguzinskaya
baraje-piatra de lut au adesea o structură foarte complexă. Ca un exemplu, barajul Aswan pe râul Nil în Egipt, care este un fel de hibrid de baraj pământ și anrocamente piatră, cu o masă a diferitelor zone de tranziție, elementele de drenare și altele
Barajul Aswan CHE. fotografie aici
baraj-Piatra de lut, cu un ecran mai puțin obișnuită. În România, are o astfel de structură, de exemplu, baraj hidroelectric Vilyuiskaya:

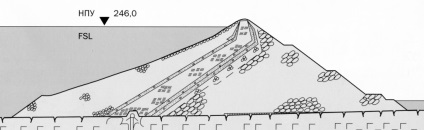

O poziție intermediară între baraj cu un miez central, iar ecranul este ocupat cu un nucleu baraj în pantă:
baraj de piatră formată în întregime din piatră de diferite dimensiuni, uneori chiar prin simpla explozie pantele văii râului. În construcția unor astfel de baraje oferă un element impermeabil - ecran sau diafragmă.
Ecranele sunt realizate din diferite materiale - oțel (de exemplu, baraj hidroelectric Hramskogo în Georgia), lemn (baraj Maloulbinskaya din Kazahstan), filme sintetice, beton, beton armat și beton asfaltic. Ecranele sunt plasate pe fața barajului din partea din amonte.
Baraj hidroelectric ecran din lemn Shirokovskaya.
Diafragme, spre deosebire de display-uri, situate în partea centrală a barajului. Diafragmele sunt utilizate pentru aceleași materiale ca și pentru ecranele; mari pe scară largă baraj diafragme asfaltobetonnymi, în special o astfel de construcție a barajului au Irganayskaya și Boguchanskaya CHE.

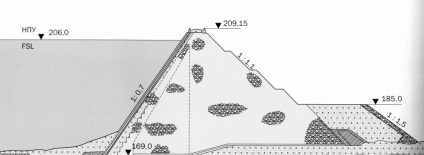

Schema de HPP baraj Irganayskaya

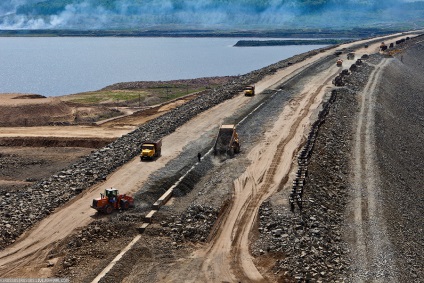

baraj hidroelectric Boguchany în construcție. În centru este diafragma asfaltică vizibilă. fotografie aici
