Amplificator Single-canal pentru subwoofer
Amplificator Single-canal pentru subwoofer - testa un ultra-compact 1 canal amplificator Stetsom VS 650,1. Toți cei care-l vede pentru prima dată, de la primele secunde de confundat cu un crossover - dimensiuni mici, tipice de o carcasă din material plastic cu un capac transparent. Și apoi vine înțelegerea că „ceva în ea nu este așa.“ Este într-adevăr este un adevărat amplificator 1-canal, precum și cu o capacitate de adult destul. Și nu doar bara bas bomboane, se poate lucra la latimea de banda. Brazilienii, ca întotdeauna, lăcrimarea toate șabloanele.
PROIECTARE
Am fost într-un fel obișnuit cu faptul că carcasa amplificator trebuie să fie din metal. Doar pentru că îndeplinește funcția de radiator disipa căldura în exces. Odată cu dezvoltarea de circuite de eficiență amplificator clasa D devine mai mare, iar excesul de căldură - tot mai puțin. Prin urmare, mai devreme sau mai târziu, nevoia de chiuvete de căldură mari ar trebui să scadă. Judecând după faptul că am fost exploatație în mâinile mele destul de lucru Stetsom VS 650,1, a venit timpul.

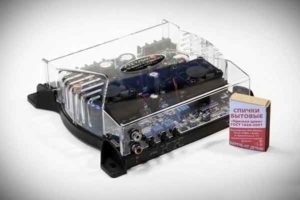

Apropo, pentru o înțelegere a mărimii acestui amplificator de un singur canal pentru subwoofer cu „standard comparația unității calibrate“:
La fel ca toate în această lume, într-o carcasă din material plastic are avantajele și dezavantajele sale. În primul rând, se reduce în mod semnificativ costurile de producție. Proiectați o pereche de piese din plastic și fixați-le sunt gata pentru a colecta o taxă - nu este moara de metal, și apoi o alta, precum și cu instalarea cetera de umplere. Iar greutatea este obținută cu ușurință. În al doilea rând, cu mai multe oportunități de a se amestecă până se instalează carcasa frumos - este de asemenea important.
Pe de altă parte, în amplificatoare convenționale cu capace transparente, este uneori o problemă cu imunitate de zgomot. Cu acest lucru în Stetsom, nu voi spune 100%, dar în timpul testării nu este nimic penal în acest sens, nu am observat. Fiabil poate verifica, din păcate, numai în instalații reale.

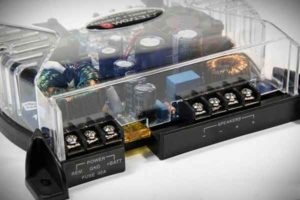

Dispunerea în corpul tradițional - pe de o parte intrarile si filtrele, pe de altă parte - și ieșirile amplificator de putere. Siguranta - 40 Amp.
Porțiunea de filtru, de altfel, curios - este inclus în mod constant FTS și LPF, formând un filtru de bandă. Dacă credem aplicația în pozițiile limită ale Manivele amplificator lățime de bandă de la 10 Hz la 20 kHz. De fapt, aceasta este o adevărată bandă largă amplificator cu un singur canal pentru subwoofer.
regulator LPF pentru a limita domeniul de frecvențe de mai sus, la orice frecvență de la 70 Hz până la 20 kHz. Un HPF poate „împodobite“ de la sub 10 Hz până la 2 kHz.
În general, la cererea unui amplificator cu un singur canal pentru subwoofer-ului poate fi folosit nu numai pentru subwoofer, ci, de asemenea, banda completă sau, de exemplu, în basul sau de gama medie. Cu toate acestea, deoarece aceste controale funcționează și dacă puteți seta cu exactitate frecvența - este o întrebare, apoi uita-te la dimensiunile.

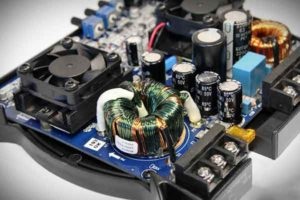

Dispozitivul de amplificator intern, în principiu, pot fi văzute prin capacul transparent, dar pentru a învăța mai bine, încă luat-o. Așa cum era de așteptat, alimentarea cu energie electrică ia partea leului din taxa. Pe comutatoarele de alimentare a radiatorului plasate cu racire fortata. Exact la fel - pe cip de putere în porțiunea audio. Desurubati si uita-te la ceea ce este asamblat amplificator, nu a făcut-o. A trebuit să-l înapoi în stare de funcționare.
Fanii nu funcționează în mod continuu, schimbarea vitezei lor. Și depinde nu numai de temperatura, ci și la nivelul semnalului. E. Include nu numai atunci când totul este deja încălzit și o nevoie urgentă de a „fierbe“, și, pentru a preveni căldură. In absenta chips-uri de semnal și când se răcește, ventilatoarele se opresc.

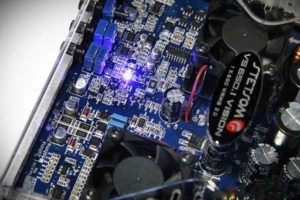

LED-urile de semnalizare sunt amplasate direct pe placa. Trei dintre ele aici. Albastru - indicație de putere și funcționarea normală. Pe lângă el - două roșii. Unul dintre ei - un indicator clip, acesta este, după cum era de așteptat, podmargival în timpul măsurării puterii. În al doilea rând - declanșare indicator. Ca parte a apărării, de altfel, există un set complet - de joasă și înaltă tensiune, scurtcircuit la ieșire și supra-temperatură.
Puterea sunetului ocupă foarte puțin spațiu. În mod ideal situat - aproape de sursa de alimentare. Cu toate acestea, există în toate aranjate foarte dens.

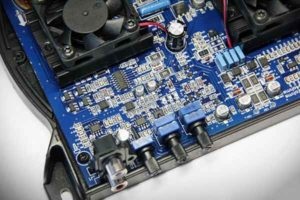

Partea frontală este îndepărtată din partea de alimentare a plăcii în care este posibil. Pentru curiosi - în filtre și TL072 tampon de intrare utilizate - opamp destul de decente din clasa de mijloc.
Și într-adevăr, de altfel, cu accesorii aici, totul pare destul de bine, pentru punerea în aplicare a acestui copil - nu deshmansky chineză.

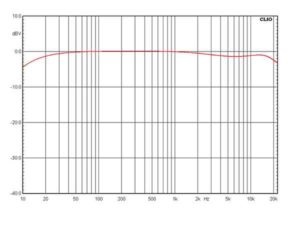

Deoarece amplificatorul singur canal pentru Stetsom subwoofer poate fi folosit ca o bandă largă, toate măsurătorile au decis să facă ambele pentru un amplificator convențional. În pozițiile extreme ale lățimii de bandă de filtrare de la 12 Hz la 21 kHz (în cazul în care sunt definite în standardul 3dB). Mici „de declanșare“ AFC în „mijlocul superior / inferior de top“ meteorologice extreme nu:
Deoarece filtrele sunt de ajustare marjă neobișnuit de largă, în plus cauzate de lângă „krutilki“ etichete pot fi, de fapt, destul de prisos. Am verifica dacă acestea pot fi de încredere:
Cum era de așteptat cu astfel de intervale ajusta exact frecvența dorită pentru a prinde aproape imposibil. Deși aproximativ naviga pe etichete, în general, puteți:
Răspuns în frecvență pentru diferite poziții controler HPF
- HPF regulator pozitie timp de 8 ore (minim) - 12 Hz
- Poziția HPF controler 11 pentru ceasuri - 20 Hz
- HPF regulator poziția 13 ore - 30 Hz
- HPF regulator de poziție 15 ore - 100 Hz
- Poziția HPF regulator 16 ore (maxim) - 2 kg

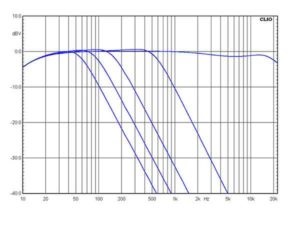

Frecvența de răspuns pentru diferite poziții ale controlerului LPF
- Controler poziție LPF timp de 8 ore (minim) - 67 Hz
- Controler poziție LPF 11 pentru ceasuri - 100 Hz
- Poziția regulator LPF 13 ore - 180 Hz
- Poziția regulator LPF 15 ore - 600 Hz
- regulator de poziție LPF 16 ore (maxim) - 21 kHz
Natura distorsiune armonică și intermodulație
Deoarece amplificatorul poate fi utilizat nu numai pe sub, dar, de asemenea, pe acustica, am decis să evalueze natura și distorsiunea armonică. Intrarea hrănite diferite combinații de frecvențe, se uită la ieșire. Ca să nu mai spun că spectrul net, dar am așteptat să văd toate armonicilor suplimentare, este bine.

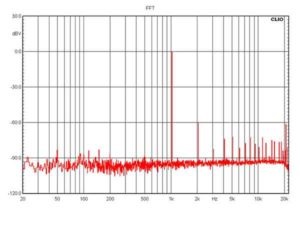

Spectrul semnalului de ieșire atunci când este aplicat la intrare 1 kHz

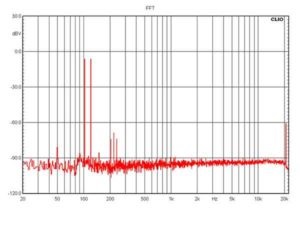

Spectrul semnalului de ieșire atunci când este aplicat la intrarea de 100 Hz + 120 Hz

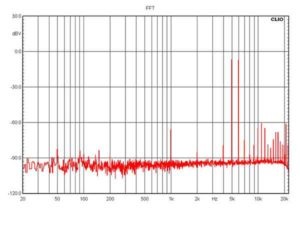

Spectrul semnalului de ieșire aplicat la intrare la 5 kHz 6 kHz +
Spectrul semnalului de ieșire aplicat la intrare la 10 kHz + 11 kHz

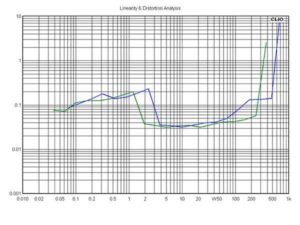

Denaturarea de putere și de ieșire
Distorsionarea pentru un astfel de amplificator puternic a fost relativ mic - cel mai multă putere de funcționare, în general, de ordinul a sutimi de procente. Asta e ceea ce se întâmplă cu distorsiuni la diferite nivele de putere:
- Nominal 4 Putere de ieșire ohm (THD = 1%) - 332
- Nominal 2 Putere de ieșire ohm (THD = 1%) - 564
Descrierea nu recomandă activarea acestui amplificator de la 1 ohm, așa că nu-l tortureze. În primul rând, 1 Ohm - este un mod de sporturi extreme și excepționale, se folosesc în sistemele de zi cu zi normală - o idee rea, fizica nu a fost anulat. În al doilea rând, vă puțin polkilovatta ceva de la o astfel de cutie mică, și chiar și în bandă largă?
Neobișnuit knock-out toată puterea de stereotipuri. În plus, pentru capacitatea sa de a prețurilor destul de sănătos - la momentul testului de 13 000 de ruble.
Puterea ideal pentru orice voce SABAM bobina 2-2,5 inch. Sau basul de care se bucură de un loc de trecere bun. Sau, de exemplu, într-un sistem de profil înalt, cu o multime de gama medie. Ei bine, sau acustica într-o bandă largă.
Da că există, în general, sistemul poate fi de doar unul dintre acești copii să facă și să le instaleze cel puțin pentru o afișare, deși în secret. O astfel de versatilitate, eu recunosc, nu au fost încă îndeplinite. În general, un lucru unic de acest gen.
- Dimensiuni compacte, ușor de instalat
- Versatil, care lucrează într-o bandă largă
- cu această casetă? Simplu!
- Este dificil de a ajusta frecvența filtrului
