BOOSTER PENTRU GUITAR
amplificatoare de chitară, chitare electrice, împreună cu ei înșiși, mereu interesați de mulți începători și nu numai muzicieni. Tone, câștig și reîncarcă caracteristici foarte individuale, iar combinația perfectă variază de la una la alta chitara. Nici un astfel de un amplificator care îndeplinește toate cerințele, iar această propunere de circuit nu este o excepție. Dar este universal puternic (aproximativ 100 de wați), și are toate ajustările necesare. Spre deosebire de un rapel disponibil comercial, în cazul în care vă construi ULF le puteți schimba multe lucruri pentru a-și satisface propriile nevoi. Posibilitatea de a experimentului este prezentată în întregime. Da, și o mulțime de Onoare pentru a juca instrumentul său, pentru că personalitatea noastră se manifestă în primul rând creativitatea. amplificator de chitară propus este proiectat pentru 100 de wați de putere într-o sarcină de 4 ohmi. Aceasta este o capacitate comună pentru chitaristi, care va fi suficient pentru o casă, și pentru concerte.
Guitar preamp - schema
amplificator de chitara preliminar sudat pe o masă separată, iar mai târziu plasat într-un ecran împotriva zgomotului. Foto bord preamplificator prezentat mai jos. fundația sa două amplificatoare operaționale cu un control ton și unitatea de amplificare.
Acest design simplu, dar dovedit de circuit, care oferă tonul excelent al întregii game. Design-ul este ideal pentru chitaristi care doresc pentru a obține un sunet mare. Controalele au Tone interval suficient pentru a acoperi aproape orice, de la vioară și chitară bas.
modul de alimentare este conectat direct la amplificator de putere 35 V principal autobuz +/-. Necesar să se utilizeze diode Zener (D5 și D6) 1 W, și rezistențe R18 și R19, 680 Ohm, trebuie să fie, de asemenea, la 1 watt.
Asigurați-vă că bornele de intrare sunt izolate din organism. Acest lucru ajută la prevenirea zgomot, mai ales atunci când amperi chitara este conectat la o altă sursă de alimentare.
amplificator de putere
Fotografia de mai jos prezintă un UMZCH placă de circuit complet asamblat. Cu TIP35 și TIP36 tranzistori etapă este cedată de încredere în cele mai severe condiții de scenă. Alte caracteristici includ un circuit protejat impotriva curentilor de scurtcircuit - componente decalate D2 și D3 diode.
Protecție la scurtcircuit limitează curentul de ieșire la un nivel relativ sigur. Protecția se va limita curentul de vârf de ieșire de aproximativ 8 amperi. Curentul prejudecată este controlat, și ar trebui să fie stabilită la aproximativ 25 mA singur. Tranzistorii TIP3055 / 2966 sau MJE3055 / 2955 pot fi de asemenea folosite pentru UMZCH. Schema permite până la două difuzor 8 ohmi (4 ohmi). Nu folosiți AC mai puțin de 4 ohmi, acest amplificator - nu este proiectat pentru o astfel de rezistență mică!
Sursa de alimentare ULF
Transformatorul de putere ar trebui să fie toroidal pentru o performanță mai bună și interferențe minime. Amplificatorul este proiectat pentru o aprovizionare maxim +/- 35V, iar această valoare nu trebuie depășită. Transformatorul trebuie să fie proiectat pentru 25-0-25 volți, și nu mai mult. Mai puțin - În mod normal, în cazul în care un total de 100 de wați nu este necesară. transformator de putere trebuie să fie 150VA (3 A a curentului secundar). Mai mult de 250VA - este nejustificată. Utilizați bun electroliți calitate filtru BP, deoarece acestea vor fi supuse curentului de sarcină și temperatură. diode curent punte redresoare trebuie să fie 35 A. Mount tip - șasiu cu pasta termică.

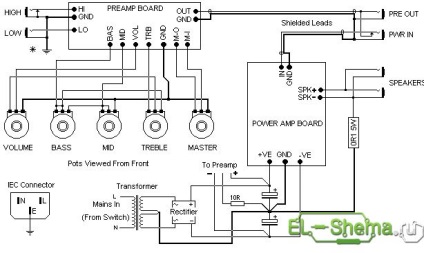

Toate siguranțele trebuie să fie specificate de schema - nu fi tentat să folosească mai puternic. Conexiunile de intrare și de ieșire prezentată în figură.
Cuiburile Preamp afară și amplificator de putere în a permite introducerea în efectele de cale de semnal, cum ar fi compresia, reverberație, și alte efecte digitale. ieșire preamplificator este conectat, astfel încât preamplificatorul semnalul poate fi extras fără a deconecta amplificatorul de putere, prin urmare, poate fi folosit pentru un sunet de alimentare directă. Acest lucru este util mai ales pentru bas. ieșire preamplificator Randamentul poate fi utilizat pentru celălalt amplificator de putere.
Configurarea amperi dvs. chitara
- Înainte de alimentarea este pornită pentru prima dată, setați temporar 22 ohm 5W rezistențe în loc de siguranțe. sarcina nu trebuie să fie conectat imediat (AC)! Atunci când se aplică de putere, verificați dacă tensiunea de ieșire DC este mai mică de 1 V. Verificați toate tranzistori pe căldură - în cazul în care unele element fierbinte, opriți alimentarea imediat, apoi căutați eroarea.
- Dacă totul este bine, conectați sistemul de boxe și sursa și asigurați-vă că sunetul nu este distorsionat (de exemplu, conectați un music player).
- Dacă ULF a trecut toate testele, îndepărtați rezistențe sunt 22 Ohm și reinstalați siguranța. Deconectați difuzorul de sarcină cablu și porniți din nou. Asigurați-vă că tensiunea de curent continuu la bornele difuzorului este mai mică de 100 mV, și verificați din nou sistemul de încălzire toate tranzistori și rezistențe.
- Când sunteți mulțumit că totul este bine, setați curent prejudecată. Conectați multimetru între colectorii Q10 și Q11 - măsurați căderea de tensiune pe două 0,22 ohm rezistențe R20 și R21. Necesită 25 mA curent Quiescent, astfel încât tensiunea de peste 11 de rezistențe trebuie să fie instalat mV. Setarea valorii nu este prea critic, dar la curenți mai mici vor fi mai puțin de dispersie în tranzistori de ieșire.
- După aceea rămâne corect offsetul când temperatura carcasei și toate părțile amplificator chitara este stabilizat. De multe ori, temperatura și biți interdependente curent. Asta e - design-ul este gata!
