DISPOZITIV: design identic CP, constă dintr-un miez laminat rotund, pereți laterali neizolate închis intercalate între textolitice terțe pini. La miezul bobinei este busbar cupru 3 x 45 mm, înfășurată pe o margine îngustă. Între spirele bobinei la 1/3 înălțimea de grosimea izolației suprapuse de 2 mm. Bobina are două terminale.
Doi șunt inductiv (ISH) dispus în camera înainte de MB-1 și MB-2, răcirea forțată a aerului. Fără răcire de lucru ISH nu este permisă.
OPERARE: atunci când slăbirea câmpului fără rezistență de șunt de circuit TED scade, iar curentul este crescut. Pentru creșterea bobinei de excitație curent are impedanta inductiv, curentul din înfășurarea primară și a fluxului magnetic nu crește. Curent va crește șunt rezistor, este nici o rezistență inductiv, curentul va arunca în înfășurarea armăturii, ca și contra electromotoare a OB nu se schimbă. Când este inclus în circuitul ISH șunt, acesta va oferi o impedanță inductivă pentru curentul în creștere, împreună cu excitație de lichidare. Astfel, curentul în creștere va crește în același timp, atât circuitul de șunt, și înfășurarea de excitație TED. Prin urmare, pentru a crește și fluxul magnetic principal și curentul în rola de lichidare scade armături. rola de lucru în mod similar ISH și tensiune în catenara, adică distribuie curentul între înfășurarea de excitație și circuitul șunt, evitând curentul anclanșare în armătura de înfășurare.
APLICARE: utilizate pentru monitorizarea de la distanță a pozițiilor ECG în recrutare și resetare.

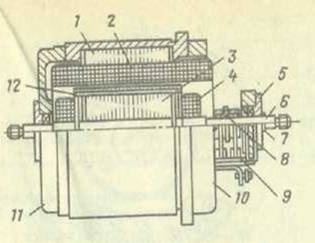

Resolver constă din partea fixă - „star“ stator închisă 1. capace 10 și 11, în care se rotește arborele rotorului 6. Statorul este localizat în interiorul miezului de laminare uluc, în care sunt stivuite bobine active, laterale de înfășurări trifazate 2 conectate pe Concluzii fază sunt atașate la un panou izolator și sunt desemnate F1, F2 și F3. In partea de mijloc a arborelui rotorului este poziționat miez de pol 3, pe care un câmp monofazată înfășurare 4. Capetele înfășurărilor sunt sudate la cele două inele de oțel 8, care sunt izolate unul de altul și de pe axul rotorului. Mutand inelele de perii, care firele sunt conectate la terminalele B1 și B2 pe panou.
