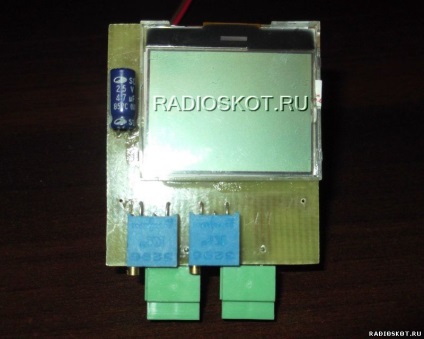

Timp de mai mulți ani, m-am angajat în electronică, dar e rușine să recunosc că eu încă nu am sursa de alimentare normală. Am alimentat dispozitiv de colectat, care vine la îndemână. De la orice transformatoare poludohly și baterii cu o punte de diode, fără nici o stabilizare a tensiunii și pentru a limita curentul de ieșire. Aceste distorsiuni sunt destul de periculoase pentru structura asamblată. În cele din urmă am decis să colecteze sursa de alimentare normală. Și am început să construiască ampervoltmetra. trebuie, desigur, a trebuit să începem cu cealaltă, dar există deja. Ca de puțin govnokoderstvom, atunci el a decis să dezvolte pokazometr. Deoarece ecranul ar trebui să afișeze de la Nokia-1202. Cred că am toate zadolbal cu acest ecran, dar este de 3 ori mai mică decât 2x16 HD44780 (cel puțin pentru noi). Este conector payabelny și performanțe bune în general. Pe scurt - o opțiune bună pentru tensiune și curent metru.
Schema de principiu pentru ampervoltmetra digitale BS
planșetă de desen ampervoltmetra digitale
În prima și a doua linie indică valoarea medie a tensiunii și a curentului de la ADC 300 de măsurători. Acest lucru se face pentru o mai mare precizie. În al treilea rând de impedanță de sarcină de ieșire, calculată prin legea lui Ohm. În primul rând am vrut să fac, astfel încât consumul de energie de ieșire, dar a făcut rezistență. Poate mai târziu remake-ul la putere. A patra linie este de ieșire măsurată prin DS18B20 senzor de temperatură. Este programat să măsoare temperatura 0-99 grade Celsius. Acesta trebuie să fie instalat pe radiator de ieșire tranzistor, sau pe ce un alt element al circuitului, în cazul în care există o încălzire puternică.
Pentru microcontroler, puteți conecta, de asemenea, un sistem de răcire pentru răcirea radiatorului a tranzistorului. Se va schimba viteza atunci când temperatura măsurată de DS18B20 senzor. În prezent semnal PWM picior PB3. Coolerul este conectat la această concluzie prin comutatorul de alimentare. Cel mai bun mod de a utiliza MOSFET ca un comutator de alimentare. La o temperatură de 90 de grade la viteza maximă a ventilatorului va fi. Senzorul de temperatură nu poate fi instalat. În acest caz, în al patrulea rând doar afișat OFF inscripția. Cooler conecta direct. La ieșirea PB3 este 0.
Arhiva are două versiuni ale firmware-ului. Una pentru maxim curent măsurat este de 5 amperi, iar al doilea până la 10 amperi. Tensiunea de măsurare maximă - 30 de volți. LM358 coeficient op amperi câștig estimat 10 selectat pentru diferite firmware-ul trebuie pentru a ridica shunt. Nu toată lumea are capacitatea de a măsura sutimi de un ohm, și rezistențe de precizie. Prin urmare, circuitul are două trimmer. Ele pot corecta citiri de măsurare.
Există aceeași în arhiva există o placă de circuit imprimat. Există mici diferențe în imagini - există un pic restructurat. Ștearsă o legătură și mai mică decât înălțimea de 5 mm. Stabilitatea citirile ampervoltmetra ridicate. Uneori înota doar câteva sutimi de. Deși am comparat cu doar tester meu chineză. Pentru mine, acest lucru este destul de mult.
Vă mulțumesc tuturor pentru atenție. Toate întrebările cere în forum. Pokazometr a făcut Bukhari.
