Deci, sunteți familiarizați cu metodele de pendulare și pot face țeava pistolului cu scopul de țintă.
Noi încă mai trebuie să știe cum să facă trunchiul dorit unghiul de elevație, racheta a zburat la distanța de arma la țintă. Trunchiul trebuie livrate la un anumit unghi specific la orizont. Acesta se numește elevație. Realizat o astfel de poziție trunchi schimbare de nivelare în plan vertical. Pentru crosstalk verticală este un dispozitiv special, disponibil pe arma - vederea.

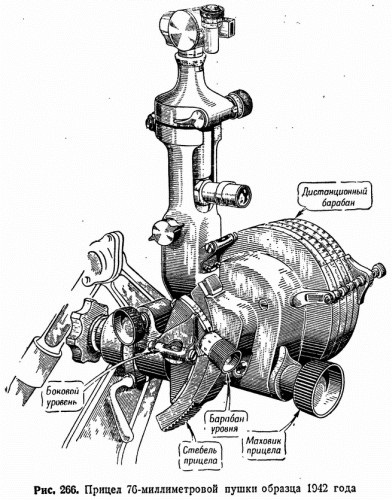

Partea principală a vederii (Figura 266.) - tija, tamburul la distanță și nivelul lateral.
Stem din vedere - este curbată de-a lungul arcului de bar, la capătul superior al care este plasat într-un coș vă panoramă deja familiară. Tija poate fi tras în sus și coborâtă în jos într-o carcasă vedere arc canelură. Pentru a pop sau coborâți tija, aveți nevoie pentru a roti vederea volantului. Cu aceeași Volantul este conectat la tamburul de la distanță la suprafața exterioară, care are mai multe scale gradate. Aceste scale sunt proiectate pentru ardere diverse proiectile. Când rotiți volantul se rotește văz și tambur la distanță și diviziunea acestuia, care corespunde gama de diferite, trec printr-un indicator fixat. tulpină din stânga atașat pe latura nivelului vederii ce nivel rotația tamburului este rotit într-un plan vertical. Unghiul de înclinare a axei de nivel „thousandths“
Acesta poate fi citită pe o scară de la nivelul cutiei până la 1-00 și scara pe inelul tambur - până la 0-01.
Precum a produs Elevation?
Să presupunem că ați făcut deja pentru a traversa o țintă vizibilă, care se află exact pe arme orizont, cu o cruciuliță linie orizontală Panorama vă sunt compatibile și cu ținta. Vederea la tine pentru tambur la distanță pus pe diviziunea 0 (împotriva indicatorul fix), care este o vedere de a stopa eșec atârnă în jos.
Cu această setare, butoi vedere îndreptată exact la țintă (Fig. 267 A). Dar pentru a trage într-o astfel de situație butoiul nu se poate: proiectilul va atinge obiectivul. Știi deja că trunchiul ar trebui să „uite“ deasupra țintei.
Lăsați distanța până la țintă, în care vă deplasați instrumentul este de 1500 de metri. La instalarea o vedere pe distanța pe care trebuie pentru a trage?
Dvs. de obiectiv - fortificații Embrasure. Deoarece armura portiță închis clapa, trebuie să-foc piercing armura proiectil, după setarea obiective turistice pe scara tamburului la distanță, care poartă inscripția „armura-piercing“. Schimbarea de vedere o diviziune a scalei schimbă distanța proiectilului care se încadrează la 50 de metri, și, prin urmare, atunci când distanța până la țintă vederea 1500 de metri trebuie să fie setat la 30 de diviziuni.
Rotiți volantul vederea și împingând arborele său, atâta timp cât indicele nu se încadrează în tamburul de la distanță în jurul valorii de diviziune, care este numărul 30. Vederea este atât de instalat corect. Dar butoiul pe care nu s-au mutat, el își păstrează fosta sa poziție, nu trebuie sub acel unghi de care aveți nevoie (Fig. 267, B).
Cum de a aduce țeava în poziție?
Aici se va vedea din nou. La urma urmei, acesta este atașat la tija de vedere. Avansarea domeniul de aplicare, modificați astfel poziția panorama: Panorama se aplecă în față, și este acum un reticul
„Se pare“ de mai jos țintă. Pentru a reveni panorama cruciuliță în poziția sa inițială, nu te atinge din vedere, ridica botul butoiului, și punând astfel țeava chiar sub unghiul, ceea ce este necesar. Ridicarea botul butoiului, te uiți prin panorama ocularului. Odată ce ați vedea că linia orizontală este aliniat cu ținta transversală de păr, veți înceta imediat să ridice botul țevii (fig. 267, B). Ați trimis o cruce Panorama peste țintă și, în același timp, a dat cota dorită baril.

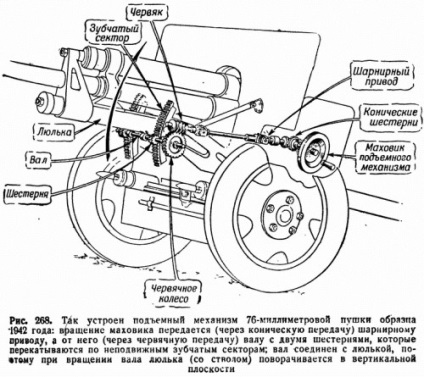

Pentru coborârea și ridicarea botul butoiului ai folosit arma de ridicare. Unitatea de ridicare poate fi văzut în Fig. 268 Acest mecanism schleet mdhovik, care trebuie să fie activată de către un mâner.
mecanism de ridicare de lucru nu are nevoie de mult efort, în ciuda faptului că cilindrul are o greutate mare și o parte a trunchiului, situată în fața ace arme, mult mai greu decât partea care se află în spatele. Această distribuție inegală în greutate creează dezechilibru al cilindrului, swinging în jurul axei de pini.
Aparent bucăți stem dezechilibrate ar face dificilă pentru mecanismul de ridicare. Cu toate acestea, în arme moderne amenajat un dispozitiv special, care servește pentru a echilibra părțile oscilante ale trunchiului. Acest așa-numitul mecanism de echilibrare. Acțiunea sa se bazează pe faptul că există izvoare foarte elastice sau botul propunerii de butoi de jos în sus sau tras în jos chiulasa. La 76 de milimetri eșantion tun 1942 mecanism arc de echilibrare a tras din spate a suportului, și cu ea chiulasa, vyiz (Fig. 269). Astfel restabilit echilibrul perturbat al cilindrului, iar tunarul eliberat de forță inutile atunci când rotirea mecanismului de ridicare a mânerului volantului. Deci, Elevation produs de instrumentele scop aparent.
Pana acum am spus tot timpul, că, atunci când este instalat pe reticulul panorama goniometru 30-00 „arată“ în aceeași direcție în care „arată“ trunchi. Cu toate acestea, acest lucru nu înseamnă că direcția axei optice paralelă cu direcția panoramei axei găurii.
Faptul că capul pan se rotește nu numai dreapta și stânga; ea, sau mai degrabă, partea optică - reflector - poate încă fi deplasat în sus și în jos. Prin urmare, chiar și atunci când vederea 0 și 30-00 capul goniometru poate „uita“ deasupra sau dedesubtul butoiului.
Pentru axa optică de instalare pan 0 vedere paralel cu cilindrul, reflectorul trebuie să fie la „zero“. În cazul în care acest lucru nu este
met, atunci trebuie să porniți reflectorul pan tambur (ris.270) Acest tambur are, de asemenea, un pointer și un inel împărțit în 100 de diviziuni, iar la capul panoramei - un pointer și 6 bari. Rotiți tamburul reflector, în primul rând ai pus-o tigaie cu capul, astfel încât indicatorul de pe cap în picioare pe barele de mijloc și apoi mutați indicatorul la tamburul de diviziune 0 inele ea.
Acest lucru ar trebui să fie întotdeauna păstrate în minte atunci când foc direct, adică, atunci când axa optică a tigăii (crosshair) este trimis la țintă. Pentru a face acest lucru, chiar și a servit o echipă specială „Reflector zero“. La auzul acestei comenzi, tunarul imediat obligat să verifice dacă acesta a pus un reflector la zero.
Problema poate apărea: de ce avem nevoie pentru a panorama reflector pivotează în sus și în jos, în cazul în care de la mică distanță martor în stabilirea obiectivelor reflectorului ar trebui să fie 0 (zero)?
Răspunsul la această întrebare, veți găsi rapid, dacă trebuie să pună lucrurile în crosshairs un moment de preluare auxiliară situată deasupra sau dedesubtul instrumentelor. Nu au capacitatea de a roti reflectorul în plan vertical, nu a putut vedea chiar
acest punct de preluare: rotirea reflectorul în direcția dorită, puteți ridica sau coborî tava reticul si combina-l cu punctul de preluare.
Pornirea Reflector în sus sau în jos, au chiar și în acele cazuri în care panorama este utilizată pentru măsurarea unghiurilor verticale „thousandths“. Pentru aceasta puneți reflectorul la zero și care acționează ridicarea mecanismului Hover crosshair primul într-un singur punct, și apoi numai tambur rotativ de reflector, se combină crosshair pe de altă parte situată deasupra sau dedesubtul punctului. Măsurată în acest fel față de unghiul citit indicii cu privire la tamburul cap rotativ și inelul.
La măsurarea unghiului vertical și poate fi distribuită, fără a utiliza panorama mecanismului de ridicare. Pentru a face acest lucru, trebuie doar să rotiți tamburul reflector, este necesar să se aducă panorame reticulului în primul un punct si apoi altul, și scrie probele. Unghiul măsurat în acest caz, va fi egală cu diferența dintre aceste probe.

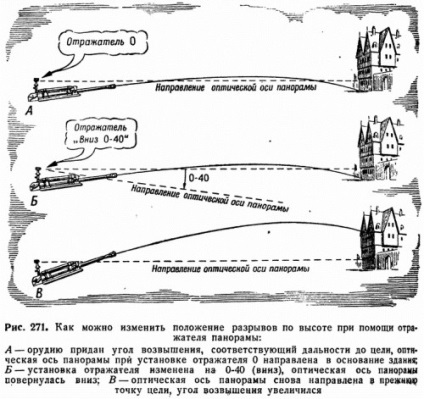

În plus, atunci când foc direct pentru o mai bună lovind ținta este uneori necesară pentru a schimba poziția de discontinuități înălțime. În acest caz, puteți utiliza un reflector. De exemplu, arderea este condusă la un reflector ridicat la zero de construcție (Fig. 271 A), în care discontinuitățile sunt obținute la baza acesteia. Construcția este vizibil din pistolul în înălțime, la un unghi de 0-40. Este necesar pentru a distruge partea superioară a clădirii. Ce trebuie să faci? Rotiți tamburul reflector în direcția indicată de săgeată cu cuvintele „Down“, și a stabilit împotriva împărțirii indicelui tamburului 40. reticul panorama astfel, cade în jos (Fig. 271, B). Apoi, fără a atinge tigaie și care acționează numai mecanismul de ridicare, nu vă cursorul din nou la punctul de scopul pentru care a fost combinat pentru a schimba setarea. Astfel, schimbați poziția țevii armei de foc: cota de creștere a acestuia de către 0-40 (Figura 271, B.). Din această modificare unghiul și înălțimea de poziție pauzele dorite.
