substație de tracțiune furnizează compoziția electrorolling de energie electrică prin intermediul unei rețele de contact. În funcție de conexiunea cu sistemul de contact și de tracțiune între stațiile catenare alte căi, în porțiunea multipath limite separate pentru zona de sub-stație de inter distinge următoarea schemă: a) conține duplex detaliată de timp;

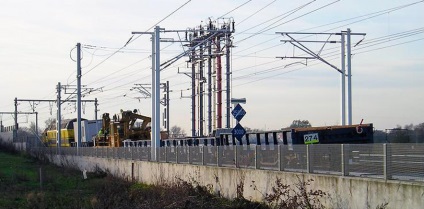

Fig. 1. Vedere generală a rețelei de contact
b) unități; c) în paralel.
a)
c)
Fig. 2. Principalele piste de contact alimentarea circuitului și suspensiile) - lobate; b) - unități; c) - paralel. puncte de conexiune PPS- paralele ale suspensiilor de contact ale diferitelor moduri; PS - post-partiționarea; TP - substație de tracțiune
circuit separat față - diagrama liniilor electrice aeriene, la care energia este furnizată catenară cu două laturi (substații de tracțiune adiacente sunt acționate în paralel cu un tren de putere), ci un contact între suspensia nu este conectat electric la inter- limite sub zonei de stație. Aria de aplicare a unui astfel de circuit - alimentat tronsoane electrice cu zone stație sub inter- neîntindere și consumul de energie este relativ uniform în direcție.
Circuit nodal - diagrama caracterizată prin prezența conexiunii electrice anterioare între tractul de suspensie. Această comunicare este realizată de așa-numita rețea de contact post-secționare. posturi echipamente tehnice o partiționare rețea de contact permite, dacă este necesar, pentru a elimina nu numai căile de legare încrucișată între suspensia, dar, de asemenea, longitudinale, de rupere de rețea de contact în limitele zonei de sub stația inter- în secțiuni care nu au legătură electric separate. Acest lucru crește în mod semnificativ fiabilitatea sistemului de alimentare cu energie de tracțiune. Pe de altă parte, prezența nodului în modul normal permite rețelei de contact urmări mai eficient pentru a transmite energie electrică a materialului rulant electric, care oferă economii substanțiale de energie în consumul de energie la direcțiile neuniforme. Prin urmare, domeniul de aplicare al acestei suspensii - tronsoane electrice cu zone extinse stație sub și un consum de energie de direcții considerabile de planeitate inter.
Paralel Circuit - diagrama caracterizat printr-un număr mare de diagrame nodale ale componentelor electrice între căile de contact pandantivele. Este folosit chiar și o mai mare neuniformitate a consumului de energie electrică a căilor. Un astfel de sistem este deosebit de eficient în cazul conducerii unui trenurilor grele.
