șurubelniță obișnuită poate avea baterii de diferite tipuri, toate au caracteristici diferite. În consecință, încărcarea ei au nevoie de diferite - pentru plumb, litiu, baterii pe bază de nichel și altele. Înainte de ridicarea sau repararea încărcătorul, este imperios necesar să se determine tipul acestuia, termenii de utilizare. Acest lucru este important, deoarece unele șurubelnițe nu pot fi utilizate la temperaturi scăzute, în timp ce altele nu mențin funcționarea pe termen lung. Întrebarea este cum să facă un încărcător de baterie pentru șurubelniță cu mâinile, nu este atât de des. Astăzi, piața poate găsi o varietate de opțiuni de încărcătoare concepute pentru modele specifice, și universale. Dar, atunci când se lucrează în țară sau un șantier de construcții, în cazul în care cel mai apropiat magazin departe și au nevoie de un instrument de acum, poate fi necesar pentru a colecta încărcătorul. asamblare de circuit este simplu și mai jos vom publica mai multe opțiuni.
Încărcător pentru microcontroler șurubelniță

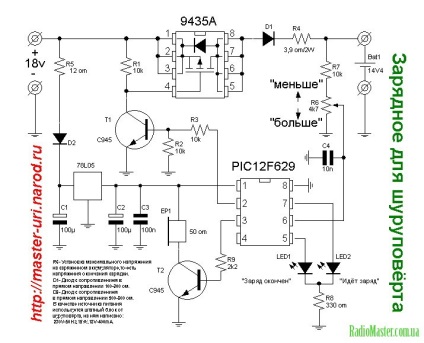

Schema colectate pentru șurubelniță de încărcare corespunzătoare, circuitul întregul corp pentru a se potrivi normală are o lumină și sunet de alarmă, începutul și sfârșitul de încărcare, circuitul asamblat pe bază PIC12F629.
Recomandat: Schema pentru încărcătorul
După pornirea pornit și oprit ambele LED-uri, semnalul sonor (indicând încercare și sunet). Apoi, LED-ul roșu clipește atunci când există un LED de încărcare se aprinde atunci când rambursat tensiunea bateriei de control.
După atingerea tensiunii de încărcare completă a bateriei, LED-ul roșu nu mai clipește și devine verde, iar semnalul sonor care indică faptul că încărcarea sa încheiat. nivelul complet de tensiune de încărcare ustanavlivaetsya rezistență variabilă.
Tensiunea, care ar trebui să fie infectat complet bateria, setați rezistență variabilă. Tensiunea de intrare = tensiune care trebuie să fie infectat complet +1 baterie volți. Transistor orice domeniu, cu P-canal, curentul corespunzător.
Ce ar trebui făcut pentru a încărca 14 baterii? Se aplică pentru 15-16 de intrare Volt, și a stabilit pragul de rezistență variabilă în afara de încărcare la 14,4 volți.
impulsuri de incarcare are loc, impulsuri de încărcare sunt indicate prin LED-uri „taxa“, în intervalele dintre impulsuri are loc monitorizarea tensiunii bateriei, pentru atingerea tensiunii dorite este alimentat la un semnal audio, și începe să clipească LED-ul „taxa este de peste.“
Recomandat: încărcător de la un calculator ATX PSU
Încărcător pentru mașini de găurit
Circuitul produce o tensiune de 18 volți. Dacă încărcați bateria la 14,4 volți, va trebui să alegeți un curent de încărcare rezistor.
Schema de impulsuri bit-încărcător Ni-Cd baterii pentru șurubelniță
Încărcătorul este un transformator, nu de alimentare cu energie reglementată, Limitarea curentului de încărcare este realizată de saturație transformator. Tensiunea la ieșirea transformatorului de aproximativ 14V.
încărcător foarte simplu pentru șurubelniță
O variantă a acestui sistem este simplu încărcător pentru șurubelniță atunci când nu este de dorit să se complice de proiectare radioelements redundante. Cei care știu ceva se va colecta schema foarte repede. Cel puțin acest încărcător mai simplu și mai convenabil, spre deosebire de regulate. Desigur, vorbim despre modelele ieftine. În acest circuit, bateria de încărcare rezistor actuala reglementare R10.
