Bună dimineața, cititorii mysku!
Sub tăiat veți găsi o poveste despre un amplificator de putere de casă, în balenă chineză.
Ca urmare a unei revizuiri a amplificatorului-morcov. Am decis să împartă un alt amplificator de balenă din China.
A fost cumparat in vara (prin modul în care prețul a fost de $ 29.05), astfel încât o mică experiență de operare disponibile.
Amplificatorul este asamblat pe o pereche de tranzistoare complementare Toshiba 2SC5200 + 2SA1943. tranzistori de putere (230V, 15A într-o carcasă puternică de a-3), concepute special pentru etapele de ieșire de putere de 100W audio sau mai mult.
Tensiunea de alimentare DC 30-40 V;
Putere 80W (8 ohmi), BT 120 (4 ohmi);
Semnalul / zgomot> 110 dB;
Răspunsul în frecvență în banda de 20 Hz până la 0,5 kHz -20 dB;
Gain 32 dB;
slew rata semnal 30V / MKRS;
Distorsionarea 0,009% la 1 kHz până la 50 W;
Dimensiune PCB 76h98 mm.

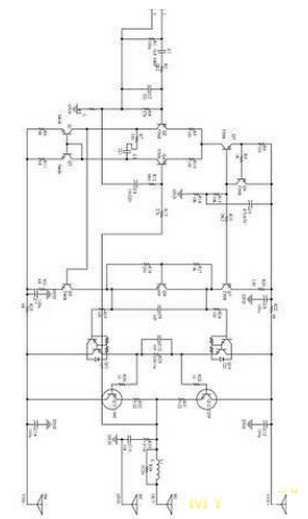

Schema de conexiune, a trimis o scrisoare către chinezi după cumpărare.
Având în vedere că vara nu intenționează să facă o revizuire, placi foto amplificator nu este singur, dar odată asamblat amplificator.
Vedere de ansamblu a amplificatorului asamblat fără capac:
Condensatorii de intrare (1 uF completa am schimbat Vima de 2.2 uF):

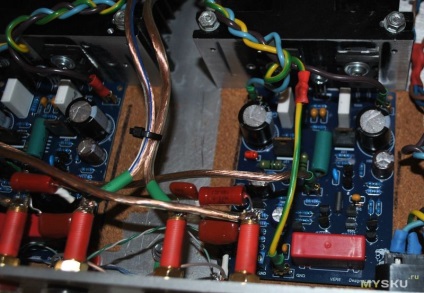

placi amplificator foto instalate:
Tranzistorii sunt prin tampoane de Nomakon. și radiatoare sunt asociate cu un fund masiv de locuințe.
Radiatoare sunt.
Alimentare:
2 TTP transformator 100 wați. pe secundar 25V / 3,6A.
Diodele de putere Schottky și condensatori SAMWHA 10.000 uF 63B.
protecție acustică împotriva DC și activa / dezactiva acustică prin intermediul unui releu (cu propriul transformator de aprovizionare).
Velleman K4700
Ea Ebey.
Puteți să-l cumpere îmbunătățit aici clona.

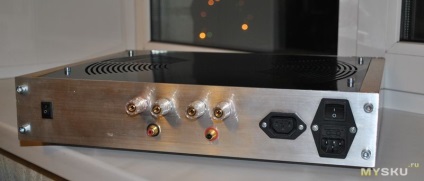

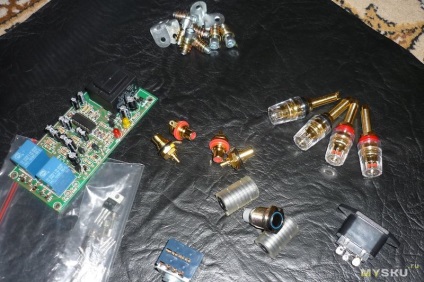

Despre extensie a arborelui de control al volumului din cordonul ombilical și conectorii de ieșire am făcut o recenzie.
Mai devreme, în cazul a fost balena (o pereche de 2SC5200 + 2SA1943 din clasa A), dar nu-mi place, și basked cu nerușinare.
Iată amperi stiva:

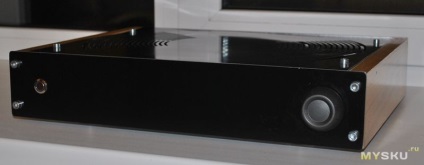

Carcasă din foi de aluminiu, tăiate în CNC. Capacul și panoul frontal vopsit cu emailuri cilindru.
Capacul are loc pe părțile modificate.

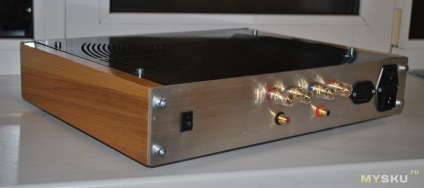

Panou lateral:
lăcuit masiv din fag.
