Toți cei care lucrează cu electronica, sau văzut vreodată un circuit electronic, știe că, practic, nici un dispozitiv electronic, nu este fără rezistențe.
în circuitul funcției rezistor poate fi complet diferit: limita de curent, divizia de tensiune, puterea disipată, limitarea timpului de încărcare sau descărcarea condensatorului în RC-lanț, etc. În orice caz, fiecare dintre aceste funcții rezistor fezabil din cauza rezistor de proprietate principal - este activ .. rezistență.
Același cuvânt „rezistență“ - o interpretare în limba rusă a cuvântului englezesc „rezistor“. care, la rândul său, provine din latinescul «resisto» - a rezistat. Circuitele electrice utilizate rezistențe fixe și variabile, iar subiectul acestui articol este o trecere în revistă a principalelor tipuri de rezistențe fixe, într-un fel sau altul găsit în dispozitive electronice moderne și circuitele lor.
Maximă rezistor de putere de disipare
rezistoare în primul rând fixe sunt clasificate de către componenta de putere maximă disipată: 0062 W 0125 W, 0,25 W, 0,5 W, W1, W2, W3, W4, W5, W 7, W 10, 15 W, 20 W, 25 W, 50 W, 100 W sau chiar mai mult, până la 1 kW (Rezistențe pentru aplicații speciale).
Această clasificare nu este intamplatoare, deoarece, în funcție de scopul rezistor în circuit, precum și condițiile în care pentru a lucra rezistor disipată în ea puterea nu ar trebui să ducă la distrugerea componentei și cartier, adică, într-un rezistor de vârf de cuțit trebuie să fie încălzit prin trecerea curent la acesta, și să fie capabil de a disipa căldura.
De exemplu, un rezistor ceramic cu un ciment de umplere SQP-5 (5 watt) are nominală de 100 ohmi la 22 de volți tensiune de curent continuu, lung atașat la încheierea acestuia, se încălzește până la mai mult de 200 ° C, iar acest lucru trebuie luat în considerare.
Deci, este mai bine să aleagă rezistența nominală dorită, de exemplu, pe aceleași 100 ohmi, dar cu o marjă de la disipare de putere maximă, să zicem, 10 wați, care sub răcire normală nu este încălzit peste 100 ° C - va fi mai puțin periculos pentru dispozitivul electronic.
rezistențe SMD pentru montarea cu o disipare de putere maximă de 0.062-1 watt de suprafață - după cum se vede și astăzi pe plăcile cu circuite imprimate. Aceste rezistențe precum și plumb-out sunt întotdeauna luate cu o rezervă de putere. De exemplu, un circuit de 12 volți pentru a trage în sus un potențial al autobuzului negativ poate utiliza SMD rezistor 100 ohm 0402 dimensiune sau PIN-ul la 0125 W, deoarece puterea disipată va fi de zece ori mai mult din valoarea maximă admisă.
Sârmă și nu sârmă rezistențe, rezistențe de precizie
Rezistențe pentru diferite scopuri, folosind diferite. Nu este de dorit, de exemplu, wirewound rezistor stabilit în circuitul de înaltă frecvență și pentru frecvența de alimentare sau 50 Hz pentru o tensiune de curent continuu și sârmă suficient.
Rezistențe de sârmă realizate prin înfășurarea unui fir format din manganin, constantan sau nicrom pe pulberea ceramică sau cadru.
Rezistivitatea ridicată a acestor aliaje permite obținerea valorii rezistor dorită, dar, în ciuda unei bifilar lichidare, componenta inductanță parazitare este încă ridicat, pentru acest motiv, rezistențe de sârmă nu sunt potrivite pentru circuite de înaltă frecvență.
Nu rezistențe sârmă nu se face din sârmă, și pelicule conductoare și amestecuri pe baza unui liant dielectric. Astfel, izolat prin strat subțire (pe baza de metale, aliaje, oxizi, metallodielektrikov, carbon și borugleroda) și compoziția (cu un film de dielectric anorganic, în vrac și film cu dielectric organic).
Rezistori sârmă - este adesea crescut rezistențe de precizie, care au parametrii de înaltă stabilitate, capabile să funcționeze la frecvențe înalte, și circuite de înaltă tensiune în interiorul chips-uri.
Rezistoare în principiu, împărțite în scop general și cu destinație specială rezistențe. rezistoare de uz general sunt disponibile în cupiuri dintr-o fracțiune de ohmi la zece megohmi. Rezistențe scopuri speciale pot fi exprimate prin zeci de megohmi unităților Terao, și capabil să opereze sub o tensiune de 600 de volți.
Rezistențe speciale de înaltă tensiune sunt capabile de a lucra în circuitele de înaltă tensiune cu o tensiune de zeci de kilovolți. Înaltă capabile să funcționeze la frecvențe de până la mai multe megahertzi, deoarece acestea au capacitate extrem de scăzută de sine și inductivității. Precizia și acuratețea denumirilor de super-precizie diferă de la 0,001% la 1%.
Valorile rezistor și etichetarea lor
Rezistori sunt disponibile pentru diferite confesiuni, este așa-numita serie de rezistențe, cum ar fi un număr de E24 pe scară largă. În general, serii standardizate în șase rezistențe: E6, E12, E24, E48, E96 și E192. Numărul de după litera „E“, în numele unui număr reflectă numărul de valori nominale în intervalul zecimal, iar aceste valori E24 24.
Valoarea rezistorului a numărului indicat de numărul înmulțit cu 10 la n putere, unde n - un număr pozitiv sau negativ întreg. Fiecare serie este caracterizată prin toleranța sa.
cu coduri de culori rezistențe pin în patru sau cinci benzi au devenit tradiționale. Cu cat mai multe bare - cu atât mai bine precizia. Figura prezintă principiul rezistențe cu coduri de culori, cu patru și cinci dungi.

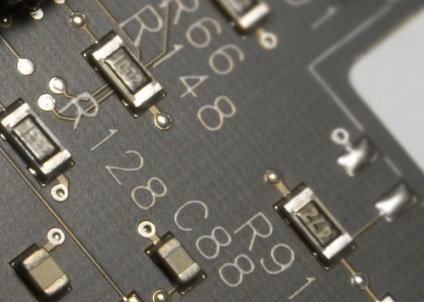

Rezistențe pentru montare pe suprafață (SMD - Rezistențe), cu o toleranță de 2%, 5% și 10% sunt marcate cu cifre. Primele două cifre ale celor trei formează un număr care trebuie înmulțit cu 10 la al treilea număr. Pentru a indica punctul zecimal, în locul său, litera R. Marcajul 473 reprezintă 47 de ori mai mare de 10 grade 3, adică 47h1000 = 47 ohmi.
rezistoare SMD deoarece 0805, cu o toleranță de 1%, au marcand un patru cifre, în cazul în care primele trei - mantisa (numărul trebuie înmulțit), iar a patra - puterea de 10, prin care să se multiplice mantisei pentru a obține o valoare nominală. Astfel, 4701 reprezintă 470h10 = 4.7 kOhm. Pentru a indica punctul zecimal, în locul său, litera R.
Două numere și o literă utilizate în marcarea SMD dimensiune rezistor 0603. Cifrele - un cod pentru determinarea mantisa, și literele - codul exponentul numărul 10 - al doilea factor. 12D = 130 denota 130h1000 ohmi.
scheme rezistențe de desemnare
Diagramele rezistențe sunt notate cu un dreptunghi alb cu inscripția și inscripția este uneori găsit ca rezistență la valori de informații, precum și informații cu privire la disiparea de putere maximă (în cazul în care este esențial pentru dispozitivul electronic). În schimb punctul zecimal pune, de obicei, litera R, K, M - în cazul în care există ohmi din cauza ohm și megohmi, respectiv. 1R0 - 1 Ohm; 4K7 - 4,7 kW; 2M2 - 2,2 MOhm, etc ...
Cele mai multe în circuitele de pe plăcile cu circuite și rezistențe sunt pur și simplu numerotate de la R1, R2 și așa mai departe. D. și documentele de însoțire la placa de circuit sau lista de componente este dată pentru aceste numere.
Relativ la rezistorul de putere în diagramă, acesta poate fi dat cuvintele literal, de exemplu 470 / 5W - deci - 470 ohmi 5 watt rezistor? sau un simbol în dreptunghi. În cazul în care caseta este goală, rezistența este luată nu este foarte puternic, adică 0,125 - 0,25 wați atunci când vorbim despre rezistor de pini sau de dimensiune maximă 1210 SMD rezistor dacă este selectat.
