Invitat: Puterea în PD. Module termoelectrice.
Ca un exemplu, să considerăm TEC-12709 (136.8W)
Specificații:
Umax (V): 15.2
I max A: 9
?Tmax Qcmax = 0 (?): 66
Th = 27?
Dimensiuni (mm): 40. 40. 3.4
Rezistența la (ohmi): 1.3
1.5
Ce fac toate aceste date?
în TermoElektricheskiyModul titlu abrevierea,
127 numărul de elemente din cadrul modulului 09 este de operare curent de 9 amperi.
66 grade este diferența de temperatură care poate fi realizată în condiții ideale.
în acest caz, este indicat 27.
Bazat pe calcule simple atunci când partea fierbinte putem menține 27 de grade pot fi obținute pe o răceală -39.
În realitate, diferența va fi mai mic, pentru că este foarte dificil să se ia atât de mult de căldură,
acest lucru în experimente.
40. 40. 3.4 se înțelege toate dimensiunile sunt dimensiuni de la partea 1mm la 70-80,
Grosimea este de la 3 la 5 mm, deci există dificultăți în partea efectivă de izolare termică.
Variante ale unităților de execuție
Modulul compozit.
fiecare urmând modul de mai puțin aplicat la cald la partea rece a celui anterior,
respectiv, diferența de temperatură va fi parte relativ rece a primului modul.
Astfel obținut temperaturi foarte scăzute.
baterie pentru răcit vinul
Cooler pentru cutii de conserve
procesoare de răcire ispolzvanie

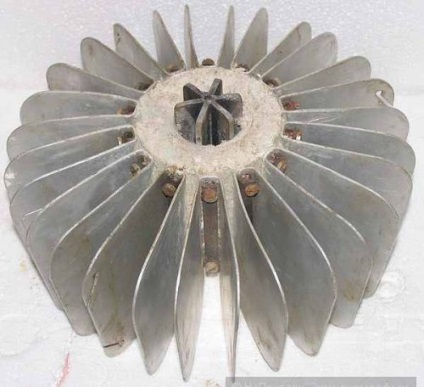

și, desigur, am devenit cu toții familiari generatorul termoelectric pe o lampă cu kerosen.
componentele sale, module termice și radiator masiv pentru răcire
Ieșirea generatorului termoelectric moshnost 2 wați.
Recent, la Moscova, un generator a fost achiziționat de către fani on-line
radiouri vechi de 32.000 de ruble.
Investește bani atât de mult în pregătirea de 2 wați trebuie să fie un ventilator.
Nu uita despre industria și turiștilor, este posibil să se găsească oale și wok
din care se pot reîncărca.
dezvoltator interne
El ne promite de ieșire 8 wați.
Și producătorii din Japonia
Există opțiuni pentru mai grave, ca un cuptor.
Caracteristici cuptor:
energie electrică de ieșire W 50
Tensiunea de ieșire V 12
Preț în Ucraina 16200 USD. (Oamenii vin la simțurile, lăcomia ruin!)
În schimb, cuptorul poate fi achiziționat modulul termic propriu separat
din nou noastră
Lungime 290 mm
Lățime 100 mm
Inaltime 100 mm
Greutate nu mai mult de 4,5 kg
Tensiunea de ieșire 9 V
Puterea de ieșire a nu mai puțin de 2,0 W
Compactitatea modulelor realizate în acea parte din energia generată este utilizată pentru funcționarea ventilatorului de răcire, căldura este îndepărtată și heatpipe foarte radiatoare. În caz contrar, toate acestea ar fi agățate cu zeci de kilograme de radiatoare de răcire.
Sunt gata de asamblare realizate din module cu radiatoare, atunci când se utilizează sistemul de răcire pasivă raditory obține un imens
Ne întoarcem la casă.
Mulți nu a văzut descrierea experimentelor, cu o halbă și această imagine.
Thermoelectrics subiect foarte interesant.
Prin urmare, nu există o mulțime de net în mâinile oamenilor care ar rupe denyuzhku
din bugetul pentru ea.
Module termice Eficiența în generarea de module foarte scăzut 2,5-3%
A per Watt produsă de putere este de aproximativ 0,5-1 kg răcire radiator.
Extrase din proiect:
Curentul electric va fi generat în termoelectric din cauza diferențelor de temperatură. Potrivit oamenilor de știință, pentru a iniția mișcarea de electroni diferență suficientă de 30 de grade, care are loc între încălzitor: țeava de eșapament și elementul de răcire.
„Conform estimărilor noastre, puterea termoelectric de ieșire a generatorului poate ajunge la 750 wați. Acest lucru este comparabil cu generatoare de putere, care sunt acum utilizate în mașină „- a spus cercetatorul junior.
Problemă nanostructurat elemente Peltier vor fi organizate în Zelenograd RUSNANO Corporation
La proiectul intenționează să-și petreacă cinci miliarde de ruble.
Acum, experimentele mele.
Fotografiile nu sunt foarte multe, deoarece ei au murit cu 1TB de disc.
(Odihnește-te în pace draga prieten cu tine a luat 8 ani de lucrări, arhive și fotografii)
Fotografii ale modulelor mele.
Inițial planificate experimente pentru a obține temperaturi negative pe radiator,
și generarea de energie electrică care trece studiul.
Ghidat de regula: dacă faci, faci bine!
Pentru un efect maxim, am decis să utilizeze radiatoare cu tălpi de cupru și mai rece,
pentru o mai bună disipare a căldurii, care au fost achiziționate de la radio timp de 30 UAH. buc.
Strung 16K20 (lucru!) Felt cerc radiatoare retuș de bază
luciu, transformat oglinda de cupru.
Inițial am vrut doar pentru a elimina zgârieturi, dar a fost dus de val. ))

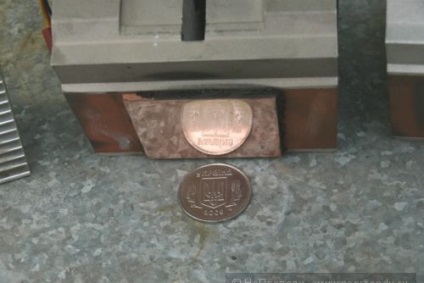

Fotografia arată o reflectare a Purceluș și tot ce a intrat în cadru.
Side Goi paste resturile.
Experimentele au fost efectuate în timpul verii, la o temperatură de 38, astfel încât o răcire semnificativă
așteptați nu a fost necesară.
Suprafețele au fost atât de perfect netede, care a confirmat curs de fizica școală
atracția reciprocă a moleculelor de diferite organisme.
În fotografia de suprafață ușor suprapusă datorită atracției moleculare deține și nu se încadrează,
greutatea radiatorului este de aproape 500 de grame.
Utilizați modul TEC-12709 ca cel mai bun în ceea ce privește prețul performanță.
Alimentarea cu energie electrică a prefixului Xbox 360, de ieșire 12V, 16A.
Ideal pentru orice experimente.
Mai mult de casă, suprafața pasta de transfer termic lubrifiat și a atras clipuri de casă.
Primul experiment nu a fost foarte mare succes, dar a confirmat teoria.
După cum sa dovedit, temperatura chiuveta rece nu mai mic, sub 27 de grade.
Motivul pentru acest radiator masiv pentru răcire și răcitorul care a suflat toate la rece.
radiator fierbinte în ciuda răcitor sale masive și încălzit până la 60 de grade.
Acest lucru a continuat timp de 10 minute, apoi sa înrăutățit 72, fierbinte nu face față cu răcire și a început să se încălzească radiatorul, care prin definiție trebuie să fie rece de la sine de fuziune.
Prin urmare, a confirmat suspiciunile si presupunerile mele,
radiator cald trebuie să fie de 5 ori sau o răcire mai masivă la rece forțată sau să fie pe heatpipe de calitate.
Apoi sa decis să reducă rece radiatorului la nivelul care este utilizat în mod normal în
frigidere portabile și radiator de răcire înlocuit.
Și, din moment ce am avut nici un radiator de aceasta, el a fost doar situată într-un bol cu apă rece.
La temperatura ambiantă 38, radiator rece a avut loc până la 0 grade.
apă suplimentară a început să fie încălzite într-un vas și a început să crească, respectiv pe latura rece.

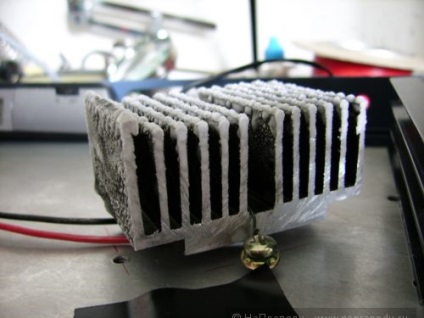

Fotografia este vizibil la îngheț condens de topire și pad poros, care este utilizat, care ar separa în mod eficient căldura și frigul.
Al doilea experiment.
radiator mic al acestei construcții este încălzit pe o sobă cu gaz, iar radiatorul de răcire a fost
conectat la unitatea de alimentare pentru răcire mai rece.
Pentru a preveni elementele de lipire topit într-un modul nu este încălzit peste 130 de grade.
Ca de răcire de așteptat, nu a putut face fata, este cu un radiator masiv de 500 gr. și
răcirea suplimentară a răcitorului.
Modul Hello Kostrovo pe un stick cântărind 30-40 grame. un radiator pentru răcire. ))))
aripioarele încercat de-a lungul apa rece vărsat pentru a adăuga. Răcire, care curge în vasul în apropierea arzătorului. Aceste fotografii nu au fost corecte, deoarece 4 și 5 mâini nu am încă crescut.
Cu șamanism apa rece a unei astfel emise de tensiune 2.6 volți,
Actual nu a măsurat, dar cred că nu mai mult de 500-550 mAh.
În general, fără supraîncălzire modulul teoretic posibil pentru a elimina puterea 2-3 wați în timpul răcirii normale.
Planurile de construcție pentru a asambla de 10 module.
Morala povestii este:
Cu toate modulele Peltier au o eficiență foarte scăzută la 3%,
dar nu au nici un părți în mișcare, astfel încât atunci când sunt configurate corect,
locație în apropierea cuptorului și răcire,
poate genera energie electrică, deși nu de mult, dar de zeci de ani.
Vă mulțumesc pentru atenție, să fie continuată ...
Am avut opțiunea de fabricare a generatorului defilează cu greutate mică, dar pentru lipsa de materiale de tot drumul. Linia de jos este foarte simplu: folosiți elementul Dixie la partea de jos pe partea de sus a doua de jos pe el însuși cărbuni o oală de foc în interior pentru a trimite să înoate în apă. Apa se răcește, iar în cazul în care rulează este toate super, iar vânzarea poate fi pe un pat de cenușă pentru a pune sistemul nu supraîncălzi. Ca urmare, la greutatea minimă este posibil de a face un sistem de tabără bună, numai este nevoie de o sursă naturală de apă. Poți să încerci?
Foarte idee interesantă, și cel mai important, să decidă problema de răcire.
Articolul +, ci la unitatea nu sunt atât de susținere. Din nou, datorită eficienței scăzute, în consecință, sursa primară nu este nivkakuyu adecvată numai ca „sarcină“ pentru pechki care pregătesc și se încălzește camera. Ca un extra - neochen prea, pentru un EMF considerabil ar trebui să fie o mulțime de căldură, nu este întotdeauna posibil. Aici este mai bine să ia manual „dinam“ si totul va fi ok.
Ca o sursă primară vsyotaki celule solare mai bune, și diferite tipuri de generatoare, mai simplu e-mail. Echipamentele pot fi realizate din aproape orice punct de lucruri tehnologice postbpshnogo. Ei bine, ceva de genul asta ...
O mulțime de interesant într-un articol lung - este foarte bine.
Informații utile.
Aș vrea să văd aceeași selecție de calitate din următoarele subiecte:
acumulator 1.Solnechnye
elemente 2.Galvanicheskie
/ Vânt Generator 3.Muskulnye / apă
Marcajul este în descriere, și este listată în modulul de fotografie.
Rezultatele sunt descrise de asemenea, atunci când un modul de răcire pasivă ieșiri 2.6 volt, 500 ma.
Dacă utilizați, de exemplu, 10 module, puterea unuia dintre ei pentru a trimite alimente mai rece suflare, și toate modulele atașați conductele de căldură,
un singur modul poate fi scos 3 wați.
Imeeno aceste module nu sunt proiectate pentru temperaturi de peste 160 de grade,
astfel încât mai multe pentru a dispersa eșueze.
Modulele cu temperaturi ridicate, poate se agită până la 5-7 wați, dar costul lor
3-4 ori mai mare.
Și, în măsura în care aceste elemente sunt și căldură și a incendiilor rezistente la apa? De exemplu, în cazul în care partea rece va intra în contact cu apa, Flacarile ling se va aprinde (sau, a pus pe placa supraîncălzit), atunci partea care vine în contact cu apa peste o sută de grade nu ar trebui să căldură la presiune atmosferică, dacă înțeleg fizica la fierbere.
S-au găsit în kammentah care nu mai mult de 160 de grade. Mă întreb dacă există temperatură mai mare?
Acest lucru am presupus că nu mai mult de 160, va trebui să verificați din nou.
Cei care vysokotempereturnye o dată în 4-5 ori mai scumpe.
Nu înțeleg destul de corect,
nimic direct în contact cu apa sau cu orice căldură.
Prin radiatoare.
Și direct în foc nimeni nu stabilește, atașat la perete
aragaz, deci protejată de supraîncălzire.
Înțeleg. ))) Eu doar pare să fie în contact direct cu apa încălzită peste elementul 100 de grade nu poate, și fără radiator de contact de mai sus, materialul blocului de apă și deci are o anumită inerție termică, ceea ce poate duce la încălzirea peste 100 de grade.
Un al doilea articol prezinta fotografia nu este dintr-un articol pe link-ul.
Doar caracteristicile finale sunt foarte dependente de convertor DC-DC.
In imaginile cu lampa cu ulei ilustrat TGC-3. Principiul de funcționare se bazează pe termocuple și nici o legătură cu modulul Peltier are.
Dar nici din care modulul Kostrovo poate fi vorba! Apoi, este o fotografie de la articolul tău?
În ceea ce privește topitura elementelor de module, astfel încât nimeni nu și nu spune că unitatea de foc de tabără la foc pentru a arunca nevoie.
Acum, eu nu pot găsi, dar în urmă cu doi ani am dat peste un foc de tabără în unitatea de Internet a producției industriale. Pe mai multe elemente Peltier, fără ventilatoare și termotrubok.
