Astăzi am să dezasambleze laptop HP Pavilion DV6.
Acest ghid este format din două părți. În această primă parte vom lua în considerare demontarea notebook-uri de bază. În a doua parte ne vom uita la demontarea modulului de afișare și înlocuirea ecranului LCD.
Scule:
PH1 Phillips șurubelniță Phillips.
Înainte de a începe dezasambla, asigurați-vă că pentru a opri laptop-ul și scoateți bateria.
1. Slăbiți șuruburile 6 de pe hard disk-ul acoperă compartimentele și modulele de memorie.
Unul dintre șuruburile (indicate de un cerc verde în imagine) stabilește, de asemenea, unitatea DVD-ROM.
2. Scoateți atât capacul și scoateți unitatea DVD-ROM a laptop-ului.

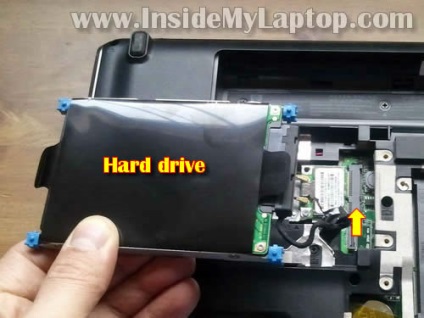

3. Ridicați modulul de hard disk și deconectați cablul hard disk de la conectorul de pe placa de bază.
4. Ambele module de memorie sunt instalate într-un compartiment în partea de jos a notebook-ului.
Puteți extrage ambele modulului de memorie. Dar, în acest caz, ne lăsați-le pe placa de bază.
Bateria este memorie non-volatilă ceas (CMOS) / sistem este, de asemenea, situat sub capacul compartimentului modulului de memorie, și poate fi tras cu ușurință și înlocuit, fără demontarea întregului laptop.
5. Scoateți șuruburile de fixare panou 5 deasupra tastaturii (marcate cercuri galbene în imaginea de mai jos).
Scoateți 4 șuruburi de fixare tastatură (indicate prin cercuri roșii).
6. Ridicați marginea panoului de deasupra tastaturii și să continue să-l eliminați cu degetele.
Fii atent! De la panoul de deasupra tastaturii sunt două cabluri de la placa de bază. Acestea sunt prezentate în imaginea de mai jos.
7. Glisați capacul peste tastatură spre afișaj pentru a fi capabil de a ajunge la cele trei șuruburi care fixează tastatura.
Scoateți cele trei șuruburi care fixează tastatura.

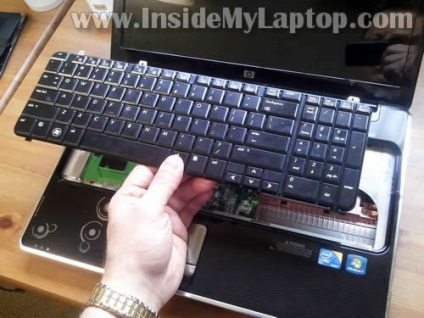

8. Ridicați partea superioară a tastaturii, așa cum se arată în figura următoare.
9. Glisați tastatura spre ecran pentru a putea ajunge la traseul de mai jos conectorul tastaturii.
Înainte de a scoate tastatura, trebuie să îndoiți dispozitivul de blocare buclă și trageți cablul tastaturii panglică din conector.

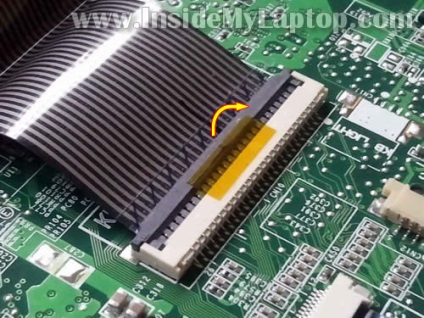

10. Pentru a deschide un terminal, îndoiți în sus unghiul de blocare brună de 90 de grade.
11. Următoarea imagine arată tastatura conectorului ciot în poziție deschisă.
Acum puteți trage cablul tastaturii și scoateți-l din computer.
12. Scoateți tastatura.
13. Deconectați cele două cabluri care vin de la panoul de deasupra tastaturii (care sunt menționate în etapa 6) din placa de bază.
Conectori pentru aceste cabluri nu au încuietori. Doar trageți cablurile și le scoate din orbite.
14. Scoateți panoul de deasupra tastaturii.
15. Dacă intenționați să scoateți panoul de afișaj, este necesar să se deconecteze cele două cabluri de antenă de la placa de rețea fără fir.

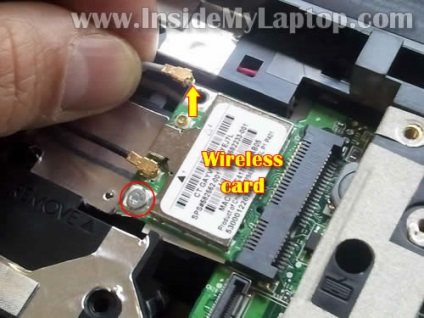

Scoateți șurubul care fixează placa de rețea wireless și scoateți cartela.
Glisați cablul de antenă printr-o gaură în panoul de fund.
17. Scoateți cele 4 șuruburi care fixează buclele monitorului.

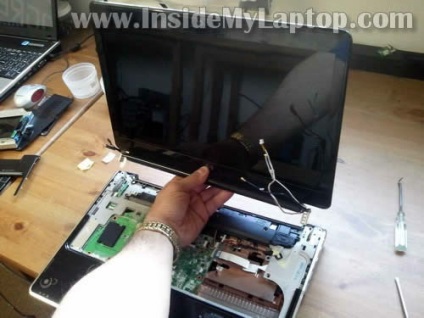

18. Ridicați și scoateți modulul de monitor. Cum să înlocuiți ecranul LCD, considerăm în următorul tutorial.
19. Scoateți toate șuruburile rămase din partea de jos a notebook-ului.
Unul dintre șuruburile (încercuită în cerc verde în imagine) se află în unitatea DVD-ROM bay unitate.
20. Scoateți cele 4 șuruburi care fixează modulul difuzor.
Deconectați cablul difuzorului de la placa de bază.
21. Ridicați și scoateți modulul de difuzor.
22. Scoateți cele 5 șuruburi ce fixează panoul superior.
Deconectați cablul de la placa de baza touchpad.
23. Start pentru a separa carcasa superioară din partea inferioară.
24. Scoateți partea superioară a carcasei.
25. Scoateți cele 3 cabluri de la placa de bază.

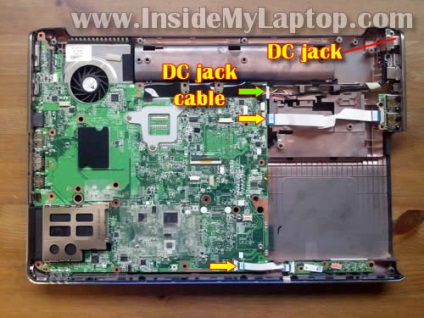

Laptop-ul HP Pavilion DV6 conectorul de alimentare nu este lipit de placa de bază. conectorul de alimentare este atașat la sârmă, și poate fi ușor de înlocuit, fără lipire.
26. Scoateți șurubul care fixează placa de bază. Acesta este situat în colțul din dreapta jos al plăcii de bază.
27. Ridicați cu grijă placa de baza de pe partea dreaptă.
28. Scoateți placa de caz.
29. Veți observa că partea din spate a modulului de răcire placa de baza atașat.

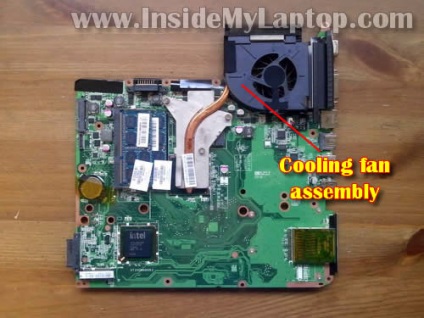

Acum puteți curăța radiatorul și ventilatorul.
Și puteți înlocui modulul de răcire, în cazul unei defecțiuni.
Dezasamblarea este completă. Asamblarea în ordine inversă.
Vă mulțumesc pentru atenție.
