Hard disk cu interfata SATA poate fi conectat la placa de baza cu un canal IDE, cu ajutorul unui adaptor special modul electronic. Să considerăm un exemplu specific. Placa de baza are două canale IDE cu conectori pentru dispozitive IDE. Dar, prizele de curent cu dispozitivele conectate cu interfață SATA nu este furnizat:
Dar aceasta placa de baza este necesar pentru a conecta hard disk SATA:
Ajuta la rezolvarea problemei, care este un astfel de dispozitiv mic este util:
După cum se poate observa, pe de o parte, există un bloc de modul, care este blocat în canalul IDE al conectorului placa de baza:
Pe de cealaltă parte a plăcii la conectorul SATA SATA interfață penei șuruburi blocate, iar conectorul de alimentare - conectorul corespunzător (conector adecvat floppy de alimentare unitate de disc):
Când computerul este oprit este introdus în canalul IDE conector șal de placa de baza noastre:
șal nostru este valoros arata foarte frumos și neobișnuit în conector IDE:

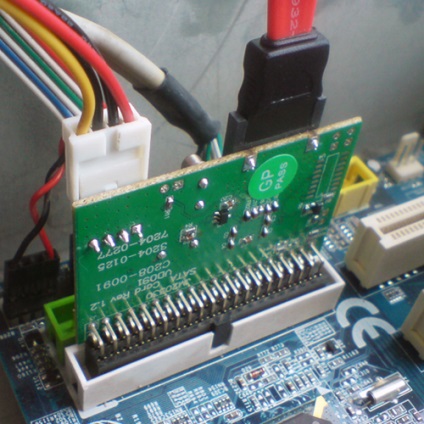

Conectați cablul de interfață SATA și înșurubați puterea de a conectorilor corespunzătoare:
Șurub alimentat în mod normal, de la sursa de alimentare a calculatorului:
Porniți computerul. Acum SATA șurub a intrat cu succes într-un sistem informatic cu un canal IDE. Rețineți, totuși, că rata de schimb de informații cu placa de baza hard disk în acest caz este limitat viteza portului IDE, care, din păcate, mai mici decât SATA tip de port.
