Pe bara de scară sunt puse rotunde sau valori rotunjite reprezentate valori. O astfel de schemă este numit simplu, deoarece barele nu au acțiuni interne. Dacă acestea sunt împărțite în părți, graficul se numește complex (fig. 2.10).
bargraf Complicate
O varietate de diagrame de bare sunt diagrame panglică. Ele descriu o dimensiune caracteristică dispuse orizontal dreptunghi de lățime egală, dar de lungime variabilă este proporțională cu valorile descrise. benzi de pornire se pe aceeași linie verticală (fig. 2.11).
O simplă diagramă bandă
diagrame pătrat și plăcintă sunt un tip de grafice planare. Ele reprezintă diferitele dimensiuni ale pătratelor sau cercuri ale căror zone sunt proporționale cu statisticile prezentate.
Dacă Num la desemnat prin litera d, laturile pătratelor sunt √d egale. Este cunoscut faptul că aria unui cerc S = ηR². Prin urmare, anumite raza cercului va fi √S egal. t. e. rădăcina pătrată a valorilor variabilelor descrise.
Lipsa de pătrat și plăcintă diagrame este că acestea sunt mai puțin transparente decât cucui, în zona de comparație, mai degrabă decât înălțimea, și le-a construi un pic mai complicat.
Adesea compoziția, structura unui fenomen reprezentat folosind cercuri, împărțite în sectoare, sunt proporționale fenomene parts părți. Cercul este luat ca un întreg (100%) și este împărțit în sectoare, care sunt proporționale cu părțile arc valorile descrise. Arcul electric al fiecărui sector de cerc se calculează după cum urmează:
360 ° # 8729; d / 100 (2,6)
unde 360 ° - cerc întreg (100%)
d - valoarea evenimentelor reprezentate ca procent.
Aceste diagrame sunt numite sectoriale (Fig. 2.12) [2].
diagrame Pie ar trebui să fie aplicată doar în cazurile în care totalul de acțiuni de nu mai mult de 4-5 bucăți, și diferențe semnificative prezentate în comparație structuri, în caz contrar își pierd expresivitatea lor.

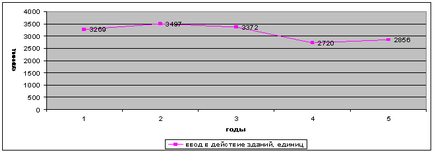

Cel mai frecvent tip de diagrame sunt liniare. Cel mai adesea, acestea sunt utilizate pentru seria de imagine dinamică și legătura dintre fenomenele de studiu. La construirea diagrame de linii utilizate sau coordonate numerice grilă. In sistemul de coordonate rectangulare axa absciselor la o distanță egală de la fiecare alte puncte reprezentate grafic corespunzătoare numărului de membri ai seriei dinamice, și ordonata - indicatori din scala primită. După aceea, se aplică datele și conectarea capetelor perpendicularele se obține linia poligonala ilustrat care caracterizează domeniul dinamic (Fig. 2.13).
Vedere de ansamblu a programului depinde de echilibrul corect al solzi pe x și y-axe. În caz contrar, fluctuațiile va fi fie în umbră sau prea ascuțit. În cazul în care datele se referă la perioade diferite de timp, intervalele dintre ele prin aplicarea axei orizontale trebuie să fie proporțională cu durata perioadelor. Cu ajutorul diagramelor de linie pot fi exprimate în același timp, o serie de indicatori, ceea ce face posibil pentru a le compara unele cu altele.
