Dispariția - este conexiunea electrică intenționată a componentelor electrice conductoare expuse, care nu se află într-o stare normală de sub tensiune, cu generatorul de la punctul gluhozazemlonnoy neutru sau transformator. unei rețele cu trei faze de curent alternativ; gluhozazemlonnym cu terminalul sursă de curent monofazat; un punct de sursă la pământ în rețelele de curent continuu. efectuată pentru siguranța electrică.
Vanishing de protecție este principala măsură de protecție împotriva contactului indirect în instalații electrice de până la 1 kV gluhozazemlonnoy neutru.
Principiul de funcționare
Principiul de funcționare al dispariție

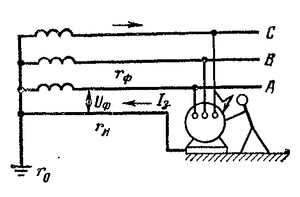

Principiul de funcționare al Vanishing: dacă tensiunea (fază) scade la zero, la carcasa metalică lipirea conductor a dispozitivului, un scurt-circuit are loc. Curentul din circuit, astfel, crește la valori foarte mari, ceea ce conduce la o funcționare rapidă a dispozitivelor de protecție (întrerupătoarelor, siguranțe) care dezactivează line feed dispozitiv defect. În orice caz, SAE reglementa oprire automată a liniei deteriorate. Pentru nominală rețea faza V tensiune 380/220 nu trebuie să depășească 0,4 s.
Vanishing efectuate în mod special concepute pentru acest conductor. Atunci când un cablaj cu o singură fază - este, de exemplu, al treilea fir conductor sau cablu.
Pentru a dezactiva dispozitivul de protecție a fost în timpul prevăzut, rezistența „faza-zero“ reguli buclă ar trebui să fie mici, care, la rândul său, impune tuturor conexiunilor și instalarea cerințelor de calitate rigide ale rețelei, sau dispariție pot fi ineficiente.
În afară de deconectare rapidă linia cu defect de putere, deoarece neutru este împământat, dispărând asigură tensiune de contact de joasă pe carcasa aparatului. Acest lucru elimină posibilitatea de șoc electric, omule. Deoarece sistemul TN este împământat neutru poate fi privit ca un anumit tip de legare la pământ.
Distinge sisteme de dispariție TN-C. TN-C-S și TN-S.
Sistemul de legare la pământ neutru TN-C
Sistemul de legare la pământ neutru TN-C
Un sistem simplu de dispariție, în care conductorul neutru N și PE de protecție pământ aliniat pe întreaga lor lungime. Conductorul comun este abreviat PEN. Ea are dezavantaje semnificative, printre ele - cei mai de seamă cerințele ridicate pentru potențialul de egalizare și secțiunea PEN-conductor. Acesta este utilizat pentru alimentarea sarcinilor cu trei faze, cum ar fi motoare asincrone. Aplicarea sistemului în grupul cu o singură fază și rețelele de distribuție este interzisă:
1.7.132. Nu este permis să combine funcțiile de protecție picior zero și conductorul neutru în circuite cu o singură fază și în curent continuu. Deoarece conductorul de protecție în astfel de circuite trebuie să fie furnizate al treilea conductor separat.
Sistemul de dispariție TN-C-S
Sistemul pentru dispariție proiectat pentru a asigura siguranța electrică a rețelelor electrice monofazate. Se compune dintr-un combinat PEN-conductor, care este conectat pentru a furniza instalații electrice cu împământare transformator neutru. La punctul în care ramurile de linie în trei faze de consumatori cu o singură fază (de exemplu, un bloc de apartamente panou de pardoseală sau în subsolul casei) PEN-conductor este împărțit în PE- și N-conductori direct adecvate pentru consumatori o singură fază.
Sistemul Nulling TN-S
Cel mai avansat sistem, costisitoare și în condiții de siguranță de dispariție, sa răspândit, în special în Regatul Unit [2]. In acest sistem de pământ și neutru conductorii de protecție sunt împărțite pe întreaga sa lungime, care elimină probabilitatea de eșec în accident sau eroare de pe o linie într-o instalație electrică.
Eroare în punerea în aplicare a dispariție
Uneori, din greșeală [necesită citare 1309 zile] cred că terenul pe un circuit separat, care nu este asociat cu rețeaua neutră mai bine, pentru că în acest caz, nu există nici o rezistență de lungă conductor PEN al consumatorului electric la împământarea în seturi (complet stații de transformare). O astfel de opinie este greșită, pentru că rezistența la sol, în special artizanat, mult mai mult de rezistență, chiar și un fir lung. Și pentru faza de închidere intemeiaza astfel încât curentul de defect aparat de locuințe datorită rezistenței mare de la sol local poate fi insuficientă pentru a declanșa AV (întrerupător de circuit) sau a unei siguranțe de protecție a liniei. În acest caz, carcasa va fi sub potențialul periculos. Mai mult decât atât, chiar dacă aplicăm o valoare nominală mică AB, declanșată de curentul de defect de pământ, este încă necesară pentru a furniza SAE oprire automată a liniei de deteriorat este aproape imposibil.
Prin urmare, mai devreme, înainte de începerea utilizării masive a RCD, consumatorii de energie a șasiului fără dispariția lor (adică la sol a sistemului TT) nu sunt permise. Paragraful 7.1.39 -6 SAE:
În instalațiile de până la 1 kV gluhozazemlonnoy gluhozazemlonnym putere neutră sau o singură fază de curent alternativ de ieșire precum și punctul gluhozazemlonnoy mediu în rețelele cu trei fire de curent continuu ar trebui să fie efectuate de dispariție. Aplicarea acestor carcase de legare la pământ electrice ale receptoarelor electrice fără aducerea la zero nu este permisă.
Putere tensiune electrică de 1 kV din părțile neutre și de legare la pământ sursa gluhozazemlonnoy expusă împământare conductoare prin mijloace care nu sunt conectate la (sistem CT) neutru este permisă numai în acele cazuri în care nu pot fi asigurate condițiile electrice din sistemul TN. Pentru protecția împotriva contactului indirect în instalațiile electrice trebuie să fie îndeplinite astfel de automate de putere-off la RCD aplicarea obligatorie. În această condiție trebuie îndeplinită: Ra * Ia ≤ 50 V, unde Ia - curent de declanșare a dispozitivului de protecție; Ra - rezistența combinată a prizei de pământ și conductorul de împământare, atunci când se utilizează RCD pentru a proteja mai multe receptoare electrice - conductor de împământare cele mai îndepărtate consumatori de energie.
În acest moment vorbim despre sistemul de PUE TT. Aceasta indică faptul că sistemul electric în contact indirect TT este asigurată prin utilizarea unui RCD. sistemul de rețea este determinată de starea punctului neutru sursei de alimentare (n. 1.7.3), în majoritatea cazurilor, o stație de transformare, precum și metode de conectare expuse părțile conductoare ale echipamentului pentru a proteja elementele de care sunt clar definite pentru fiecare sistem - gluhozazemlonnoy neutru transformator de împământare sau dispozitiv. În prezent, cantitatea mare de energie electrică la (parcele de grădină, rezidențiale și clădiri industriale și așa mai departe. D.) este folosit sistemul TN, în care partea deschisă a instalației sunt conectate la sursa de alimentare gluhozazemlonnoy neutru. Astfel, informațiile indică 1.7.59 aparțin unei alte, nu este larg răspândită, design de rețea și nu pot fi folosite pentru a furniza retele electrice, executate de sistemul TN.
