Am oferi în continuare pentru a decide ce motiv, care dispare, și dau seama ce au în comun și ceea ce distinge aceste concepte.
În cuvintele tovarășului staliniste „Există o opinie“ care:
Diferența în fizica efectului protector al: împământare este destinat să reducă tensiunea de contact la valori sigure și de dispariție ar trebui să declanșeze protecția și, astfel, a dezactiva instalația de alarmă.
În cele mai multe cazuri, avem de-a face cu reducerea la zero, ceea ce se numește în mod eronat de împământare.

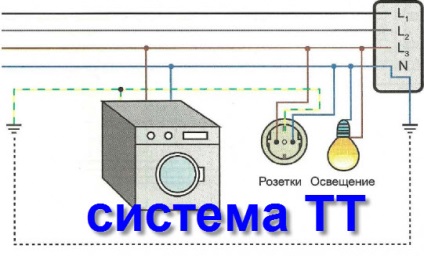

Cu toate acestea, există un avertisment: toate vyshenapisannoe se referă la sistemele TN - ..; în cazul în care sistemul TT sau IT, există conductor PE „trăiesc viața lor“.
Și ca sistemul de împământare cel mai frecvent pentru TN este exact, și motivul pentru care sunt pe baza cererii este de sisteme de tip TN.
Dacă ne conduită discurs despre PE Explorer suntem conștienți de faptul că ne-am făcut undeva diviziunea PEN PE și N și cu siguranță avem un bine, cel puțin trebuie să fie re-contur teren în parlament. Se organizează GZSH (sau cu autobuzul PE) și care este conectat la un cablu de intrare zero (conductor PEN).
În acest caz, avem toate piesele conductoare sunt legate la pământ. Sau neutrul? Sau este același lucru?
Să înțelegem ce conceptul de „dispariție“. Eu sunt acum pe memorie încerca să formuleze acest concept așa cum am înțeles, dacă greșit ai druzya- colegi electricieni corectați-mă.
Vanishing - aceasta este o conexiune deliberată (care nu este o situație de urgență și am pus împreună în mod specific), toate piesele conductoare ale sistemelor electrice cu alimentare neutru legat la pământ, adică, transformatorul, și este un transformator trifazat ca curs în fază nu există nici neutru.
Și venind la noi în parlament, sau un scut, acest cont este neutru pe conductor PEN, la care există anumite cerințe.
Adică, trebuie să dispărând toate părțile conductoare ale casei sau apartamentului nostru, iar această incintă electrică există o astfel de stiralki sau computer sau holodilnika- conectați cu acest conductor PEN. Ei bine, dacă avem cabluri cu trei fire, este firesc ca ne alăturăm PE sârmă galben-verde cu CB conductor PEN în care ne amintim ca ne-am fixat pe GZSH autobuz sau PE.
Deci, se pare că acest lucru este același lucru pe care motivul că dispariția. În ambele aceste exemple, schema I a lua absolut la fel!
Deci, acesta este modul în care au folosit pentru a spune ranshe- „vorbi medie Leniin parte, a spus Lenin înseamnă partid“ și ne-am luat-o transformă vorbind de împământare. înseamnă dispariție. Noi vorbim de dispariție - înseamnă legare la pământ.
Diferența este obținută foarte nu și nu?
T tras
p.1.1.32: Personalul de securitate și a persoanelor neautorizate sunt furnizate de:
-utilizarea izolației duble
-conformitatea cu distanțele respective la părțile vii, sau prin închiderea, bariere trăiesc piese
-aplicarea aparatelor de blocare și dispozitivul de închidere pentru prevenirea operațiunilor eronate și accesul la părțile aflate sub tensiune
-de încredere și de mare viteză de auto-off părți ale echipamentelor electrice, sa întâmplat să fie energizat, iar părțile deteriorate ale rețelei, inclusiv spărgătoare
-zanuleniyakorpusov împământare sau elementele electrice și electrice, care pot fi în condiții de stres din cauza daune izolației
-aplicarea de transformator de izolare
-aplicare de tensiune 42 și sub frecvența de curent alternativ de 50 Hz și 110 V DC și mai jos
-utilizarea de avertizare de alarmă, semne și afișe;
-Dispozitivele de aplicare pentru a reduce puterea de câmpuri electrice;
-Folosiți remedii și dispozitive, inclusiv protecția împotriva efectelor unui câmp electric în instalații electrice, în cazul în care intensitatea acestuia depășește limitele admise.
Important pentru noi momente sunt evidențiate cu caractere aldine.
Aceasta este, în conformitate cu reglementările vechi nebylo un astfel de lucru ca un contact direct sau indirect, și a fost efectuat numai cu privire la siguranța persoanelor în caz de deteriorare sau de deteriorare a zonei de izolație deteriorată ar trebui să fie sigur să se oprească automat, iar instalația electrică trebuie să fie legate la pământ sau de legare la pământ neutru.
Treceți la capitolul 1.7 „Grounding și electrice măsuri de protecție“
Iată definiția de la sol a SAE-6:
p.1.7.6: Împământarea orice parte unitate electrică sau alta numita conexiune electrică intenționată cu o porțiune de împământare a aparatului.
p.1.7.7: împământare de protecție pământ se numește componente de centrale electrice pentru a asigura siguranța electrică.
Spre deosebire de SEP-7 este faptul că noile norme adăugat că zazemlenie- este o conexiune deliberată sau de rețea. iar restul să rămână la fel ca înainte.
Și acum este definiția de dispariție PUE vazhnoe- 6:
p.1.7.9: Dispariția în instalațiile electrice până la 1kV numite părți intenționate electrice de legătură, în mod normal nu se află sub tensiune. cu transformator neutru legat la pământ sau rețele de curent de fază generator, cu terminale cu pământare de o singură fază sursă de curent alternativ, cu sursa punctul de mijloc legat la pământ în rețele de curent continuu.
în conformitate cu noul SAE-7 Spre deosebire de această definiție, definiția Vanishing constă în primul rând în faptul că, în noile norme se numește Vanishing de protecție care dispare. nu doar reducerea la zero în RB-6, și în al doilea rând, nu există cuvinte în noul PUE „în mod normal, nu se află sub tensiune.“
Diferența mare între vechi și nou SAE NO! Asta este, în principiu, a rămas ca ranshe- toți consumatorii de energie din carcasă conductoare conectat la sursa de alimentare cu împământare neutră, cum ar fi o placă de podea atașată anterior la cablul de intrare conductor de zero.
Prin RB-6 nu au avut determinări, cum ar fi un PEN, PE și conductorii N-, și a fost pur și simplu de protecție și de la zero conductor neutru, și în faptul că clarificarea a fost p.1.7.18:
„În instalațiile de până la 1 kV, cu conductor neutru neutru legat la pământ poate servi drept conductor de protecție“
Diferența în definiția conductorului de protecție între RB-6 și RB-7 este faptul că SAE-6 acest conductor se conectează cu pământare neutru „dispărând parte“, în sistemele electrice, iar SAE-7 conductorul de protecție neutru se conectează cu transformator neutru legat la pământ " cele expuse părțile conductoare ale instalației. "
Aici sunt definițiile:
RB-6 p.1.7.17: conductor de legare la pământ în electrice menționate la 1kV conductor de conectare partea dispărând cu transformator neutru legat la pământ sau rețele de curent de fază generator, cu terminale pământare de fază unică sursă de curent alternativ, cu punct de mijloc gluhoazemlennoy a sursei de curent continuu.
SAE-p.1.7.34 7: Securitate (PE) conductor provodnik- destinate unor scopuri electrice.
Provodnik- conductorului de protecție scut împământare destinat împământare de protecție.
conductor de protecție de egalizare potentsialov- conductor de protecție destinat echipotențială de protecție.
Zero provodnik- conductor scut de protecție în electrică până la 1kV, adaptat pentru a fi conectat la părțile conductoare sursa de alimentare cu împământare neutră expusă.
Merită o atenție în SAE-6 acel moment, a fost interzisă utilizarea instalație electrică fără legare la pământ neutru:
p.1.7.39: In 1kV electric la neutru la pământ sau terminal împământat de fază unică sursă de curent alternativ, precum și cu punctul de mijloc cu pământare în rețelele cu trei fire de curent continuu trebuie efectuate de dispariție.
Aplicarea acestor carcase de legare la pământ electrice ale receptoarelor electrice fără aducerea la zero nu este permisă.
Doar în conformitate cu normele vechi au permis să utilizeze conductorul neutru pentru dispariție, se spune p.1.7.73:
„Deoarece conductorii de protecție ar trebui să fie utilizat în principal conductor neutru ...“
Cu toate acestea, acest lucru nu înseamnă că acesta poate fi pentru consumatorii de energie portabile, a spus în mod clar punctul 1.7.82 .:
„Nu folosiți ca conductori de protecție conductor neutru merge la consumatorii de energie portabile de o singură fază și DC. Pentru astfel de consumatori separate de putere de dispariție al treilea conductor care urmează să fie aplicat. atașabil la cutia de joncțiune plug-conector în scut, placă, asamblare, etc. la neutru sau conductorul de protecție zero ".
Înapoi în vechea RB-6 a fost un punct interesant 1.7.84, potrivit căreia a fost posibil să se utilizeze o linie de iluminat neutru desktop pentru dispariția echipamentelor electrice furnizate de celelalte linii.
Adică, a fost posibil să se găsească un fir neutru plictisitoare de lampă și să-l utilizați pentru dispariția cofrete electrice, deși, în acest caz, următoarele condiții ar trebui să fie menționate în prezentul alineat au fost îndeplinite:
„P.1.7.84: nu se utilizează zero conductori de linie de apărare pentru Vanishing echipamentelor electrice, alimentare pe alte linii.
Puteți utiliza conductorul neutru pentru linii de iluminat estompate echipamente electrice, de alimentare pe alte linii, în cazul în care toate aceste linii sunt alimentate de un singur transformator, conductivitatea lor îndeplinește cerințele prezentului capitol și exclude posibilitatea de deconectare a conductorului neutru în timpul funcționării altor linii.
În astfel de cazuri, nu trebuie utilizat switch-uri care opri conductorul neutru, împreună cu o fază "
Dacă vorbim despre camera de zi, apoi p.7.1.59 a explicat ce urma să dispară sub vechile reguli:
„P.7.1.59: În clădirile publice trebuie să dispară carcasa metalică staționară electrice sobe, boilere, etc. precum și aparate portabile de uz casnic electrice și mașini de mai multe Cablaje 1,3kVt si tevi metalice.
Pentru dispărând carcasele de mașini de gătit cu o fază staționară electrice, aparate de aer condiționat de uz casnic etc. elektropolotenets precum și aparate și mașini de mai multe 1,3kVt portabile trebuie să fie instalat pe coloană, podea sau scut apartament conductor separat secțiunea transversală a conductorului de fază.
Acest conductor este conectat la rețea zero, conductorul de protecție în amonte de contor (de la intrare) și pentru a dezactiva aparatul (dacă este cazul). "
Cu toate acestea, de lucru cu un jumper la sol zero pentru aragaz electric și regulile vechi nu li sa permis să facă - asta e ideea:
p.7.1.60: Dispariția sobelor electrice trifazate trebuie făcut un conductor independent, de la panoul de grup (centru de distribuție). Utilizarea conductorului neutru pentru trei faze aparat nulling este interzisă.
Deci, acum este posibil să se tragă câteva concluzii.
1. Și pământare și Vanishing se realizează în scopul de a siguranței electrice.
2. Astfel de concepte ca împământarea și Vanishing erau ca în vechile reguli ale SAE-6 și noul EMP-7.
3. Dispariția solului caracterizat prin aceea că, atunci când vom combina Vanishing porțiune de teren nu numai cu un dispozitiv de legare la pământ, dar, de asemenea, cu sursa de curent neutru legat la pământ.
Asta este, dacă avem instalația electrică din casă se face în conformitate cu noile reguli, există o divizare în PE și N, corpul de conectare la bateria electrică de încălzire Tavern PE și suntem atât de la sol și dispar. Deoarece taverna de capăt PE este conectat cu noi sau în parlament sau la un consiliu cu sârmă de contabilitate la intrarea PEN în casă. Un conductor este la rândul său, PEN conectat la punctul de stea legat la pământ a transformatorului în funcțiune a stației.
Deci, se dovedește că aceeași legare la pământ de protecție ponyatie- și pământ de protecție și neutru.
Govorim- legare la pământ, înseamnă dispariție, spun dispariție, înseamnă sol
Unele pot pune la îndoială-bine, dacă este același lucru, atunci de ce ne mai dispariție, care este, conectați împământarea transformatorului cu neutru legat la pământ?
Răspunsul este: aceasta se face pentru ceea ce ar fi închiderea conductorului de fază la corpul aparatului a apărut scurt-circuit de curent și valoarea a fost foarte mare, astfel încât valoarea sa ar fi suficient pentru a declanșa întrerupător zaschity-.
Predstavte- ei înșiși atunci când defectul de faza de alimentare cu energie este un solid la pământ neutru, această sursă este scurtcircuitat, care este, el însuși sau că nu au fost încă ponyatnee- pe impedanța de sarcină, și fără timpi de încărcare și curentul de scurtcircuit tinde aproape la infinit și este limitat numai rezistența internă activă a transformatorului și firele de legătură.
Prin urmare, de exemplu, la o încărcare de 25 amperi curent scurtcircuit în instalația electrică și poate ajunge la 500 și 1000 Amperi, care este suficientă pentru a declanșa disjunctorului.
Masina cu caracteristica „C“ (cel mai frecvent) este deconectat atunci când apare o defecțiune la o multitudine de 5-10 cu curentul nominal, adică automat de exemplu 25 amperi se stinge la de la 125 până la 250 amperi și mai sus, iar în cazul în care curentul de scurtcircuit este de 500 Amperi atunci acest automaton muncă de încredere și dezactiva zona afectată, deoarece această valoare este mai mult decât suficient pentru a declanșa eliberarea mașinii electromagnetice.
Și ce se va întâmpla în cazul în care dispare face, ci pur și simplu pentru a se conecta cu un dispozitiv de împământare, puteți cere. Dar apoi curentul de scurt-circuit, și nu putem obține, și comutatorul nostru de protecție pur și simplu, pur și simplu nu va funcționa și nu se va deconecta zona deteriorată care poate duce nu numai la defectarea instalației electrice, dar, de asemenea, la foc ...
Faptul că rezistența dispozitivului de împământare este foarte mare, cel puțin în mod semnificativ transformator Electricitate- rezistență mai mare sursă internă conectată cu toate firele.
În acest caz, circuitul de fază conductor la carcasa aparatului curent va curge prin dispozitivul de legare la pământ în sol și, astfel, curentul electric va crește ușor (bine excepția cazului în care nu legare la pământ puțuri de mare adâncime, cu mai puțin de 1 Ohm impedanta)
Să presupunem că aveți un teren de re-rezistență a circuitului de 10 ohmi, atunci curentul va curge:
Chiar și mașina de la 16 Amperi la acest curent închide nu este imediat, și nu poate fi deconectat, iar acest lucru în ciuda faptului că mașina este complet defect, pur și simplu este de așa natură încât această valoare actuală să-l suficient pentru a opri. Conform GOST mașinii trebuie să reziste la curent 1.42 a evaluat timp de o oră și să nu fie oprit, iar această mașină este se pare:
Se pare că, fără dispariție ca și prejudiciul va fi (faza de închidere caz) și echipamentele de protecție în stare de funcționare, iar zona afectată nu este oprit automat. care contrazice în mod direct cerințele EMP-7.
