Lungimea liniilor de 10 kV în Ucraina a fost de 74% din linii aeriene de 6-154 kV [1]. Linie aeriană (VL) rămâne principalul mijloc de transmitere în rețelele de distribuție, fiind componentul cel mai puțin de încredere în sistemul de consumatori de energie electrică 6 - 10 kV.
Situația este, de asemenea, agravată de faptul că cele mai multe accesorii și echipamente de 10 kV este operat în plus față de ciclul de viață de reglementare. Luate la sfârșitul anilor '80 ai ultimului automatizare eveniment din secolul al rețelelor de distribuție 10-35 kV nu au fost puse în aplicare în totalitate, fiabilitatea aprovizionării cu energie electrică a consumatorilor este în prezent slabă, creșterea sursa de alimentare pauză pentru consumatori, precum și daunele specifice din cauza lipsei de energie electrică are tinde să crească [2]. Caracteristicile speciale ale rețelei de distribuție internă cu putere în ambele sensuri pot fi atribuite la o scădere semnificativă a proporției de 10 kV.
Unul dintre primele mijloace de automatizare a rețelelor de distribuție la nivelul dispozitivelor de distribuție complete, sunt elemente nelansate anterior partiționare seria K-102, K-108 [3], dintre care multe sunt operate și acum. Dezvoltarea ulterioară și producția comercială a seriilor placate cu metal K-112 [4] cu vacuum BB / TEL comuta implementarea maximal aproximativa a principalelor probleme de automatizare de distribuție a valorilor în mare parte datorate și resurselor de comutare mecanice (50-100 mii. Cicluri) inerente acestui tip de comutație.
crearea de optimizare ulterioară a parametrilor disjunctor de vid BB / TEL (creșterea curentului de rupere nominal de 16 kA și creșterea în curentul nominal), precum și avantaje, cum ar fi libertatea de întreținere, necritică la poziția în spațiu, consum redus de energie, posibilitatea de a circuitelor HM control, provocat de principal nou complet Aparataj de exterior pentru rețelele de distribuție a energiei electrice - vacuum reanclansatoarelor PBA / TEL-12,5 \ 630 U1 [5]. PBA Funcționalitate / TEL permite poziția sa în echipamentul de etichetare, cum ar fi aparatul de comutație în aer liber. Dispozitivul de comutare pentru instalare în aer liber, capacitatea de a efectua în mod independent de recuplare automată (reclosure), primit în străinătate numele recloser.
Caracteristicile distinctive ale recloser vacuum PBA / TEL sunt:
- resurse mecanice și de comutare ridicată;
- mici și în afara ori;
- de patru ori mai rapid reînchiderea;
- Încorporat în sistemul de măsurare;
- RZiA funcții, precum și măsurarea parametrilor electrice aeriene avansate;
- punerea în aplicare a unei cuprinzătoare caracteristici de automatizare de rețea;
- ușurința de instalare și operare;
- nu este nevoie să efectueze reparatiile capitale curente, medii și mari în timpul vieții sale.
Structural PBA Modul de comutare / TEL este format din OSM / TEL și carcasa RC / TEL comandă, combinat cablu de conectare. Modul de comutare și tablou de comandă, în funcție de scopul funcțional montat cu suporturi pentru susținerea liniei aeriene sau pe platformă, care urmează să fie făcută între cele două suporturi. Piese de legătură funcționale și elemente PBA / TEL prezentate în Fig.1.
Modulul de comutare OSM / TEL este format dintr-un întrerupător de circuit de vid BB / TEL (Figura 2) dispus în învelișul metalic format capac inferior și carcasa superioară și bucșe de înaltă tensiune, cu senzori încorporați de curent și de tensiune. Elementul principal al modulului de comutare care determină funcționarea acestuia, un comutator de vid BB / TEL, caracterizată prin prezența stadiului tehnicii armat cu izolație redusă solidă distanța interpolară și principalele bornele circuitului dislocați pentru compusul conveniență cu o linie de aer prin bucșele. Suprafețele de oțel sub influența carcasei din jur și mediul de acoperire, galvanizat. Capacul inferior are un orificiu pentru drenarea condensului, iar orificiul pentru fixarea inelului de deconectare manuală.
Dulap RC / TEL de comutare unitate de control furnizează Recloser de control, releu de protecție și automatica, indicația și măsurarea de colectare și prelucrare a informațiilor provenite de la senzorii de modul de comutare. Dulap format într-o carcasă din oțel galvanizat, acoperit cu vopsea pulbere. Acesta are două uși: externe și interne, care autorizează accesul personalului la modulele. Pentru a drena structura condensului dulapului este prevăzut filtrul de scurgere. În interiorul corpului de cabinet de locuințe de control cu microprocesor unitate, sursa de alimentare neîntreruptibilă și bateria. În plus, RC / TEL este posibil să se instaleze până la două digitale I \ O și modem SCADA carte. Conexiunea se realizează în SCADA prin interfețe RS232 sau RS485 de comunicare. Produsul suportă protocoalele Modbus și comunicație DNP3.
1-bucșe; 2 senzori de curent și de tensiune combinată; 3, carcasa superioară; 4 viteze deconectare manuală; 5 bloc a conectorului; 6 unitate BB / TEL; 7 găuri pentru drenarea condensului; 8- BB întrerupător / TEL circuitul de vid; 9- capac inferior
cabinet de putere poate fi realizată prin liniile auxiliare 100/127 / 220V (50Hz), tensiunea transformatorului de instalare exterior 10 / 0,4 (0,22 / 0,1) kV sau acumulatorul intern 12 (4 - 20 h).
Cablul de conectare este proiectat pentru a transmite semnale de senzorii de curent și tensiune, și semnale de comutare a modulului de comandă. Conexiune prin cablu la modulul de comutare și dulapul de comandă se realizează cu conectori. Lungimea cablului standard la 6 la 12 m în trepte de 2 m.
Compatibilitatea electromagnetică recloser PBA / TEL oferă rezistență la astfel de tipuri de efecte: schimbări dinamice ale tensiunii de alimentare (GOST R51317.4.11) modificarea frecvenței de alimentare (GOST 51317.4.28) 100/1300 microsecundă interferență puls (GOST 29073), descărcările electrostatice ( GOST R51317.4.2) interferența puls nanosecundă (GOST R51317.4.4) puls microsecundă de interferență de înaltă energie (GOST P 51317.4.5) zgomot vibrațional atenuant 1 MHz și 0,1 MHz (GOST P 51317.4.12) câmp magnetic promchastoty (GOST P 50648), un câmp magnetic în impulsuri (GOST 50649), s Tuckahoe câmp magnetic oscilatorie (GOST 50652).
În acest caz, criteriul de produse de calitate funcționare „A“ cauzat GOST 29073.
Principalele caracteristici tehnice ale PBA / TEL:
pierdere de putere Uptime (-40 / + 20 ° C), h
Rețineți că încorporat de tensiune și a senzorilor de curent, ca parte a unui recloser destinat numai pentru circuite de protecție releu și de automatizare ale dulapului de comandă. Baterie utilizată asigură funcționarea produsului în întreruperea nominală de alimentare. După cum este necesar sursele de tensiune operațională pentru a utiliza o sursă externă, cum ar fi substație AB, lanțuri sau tensiune VT capacitate exterioară auxiliară nu mai puțin de 250 VA (TV1 și TV2 în Fig.3).
Releu de protecție și automatizare, alimentarea cu energie auxiliară și de management.
Mai departe detuning poate fi administrat prin transformator magnetizare anclanșare și curenții de pornire ED, când detuning „la rece de sarcină“ mod de intrare „linie de lucru“ zonele de coordonare în secvența de reanclanșare cicluri.
Sistemul de alimentare poate RZiA realizată prin linii auxiliare 100/127/220 V (50 Hz), tensiunea transformatorului de instalare exterior 10 / 0,4 (0,22 / 0,1) kV sau acumulatorul intern 12 (4-20 h).
PBA / TEL poate funcționa în două moduri: locale și de la distanță. PBA de management / TEL, precum și informațiile furnizate pot afișa următoarele moduri:
- de la un control de panouri de cabinet recloser;
- de la un computer personal (software "TELUS");
- prin intermediul unor module de intrare / ieșire digitală;
- prin SCADA.
Experiența de operare.
Funcționalitatea și domeniul de aplicare al PBA / TEL
După cum sa menționat mai sus, clasificările și cel mai apropiat de instalare de exterior dispozitiv de distribuție complet scop funcțional PBA acceptată, dar superiorul lor în funcționalitate și aplicații.
Functional, (în funcție de setările și caracterul complet) recloser vacuum PBA / TEL-12,5 / 630U1 este capabil:
- Liniile de alimentare cu aer de protectie 6-10 kV (Figura 4);
- Linii automate de partiționare aeriene (Figura 5), cu o putere de una sau două căi (inclusiv backup de rețea (ATS), Figura 6);
- topirea gheții.

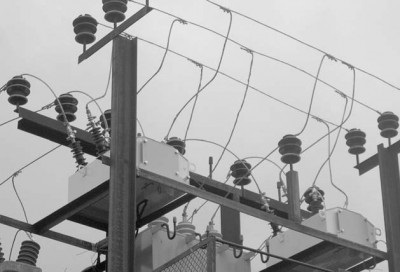

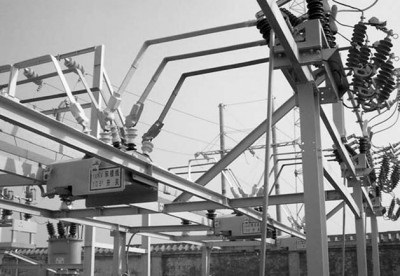

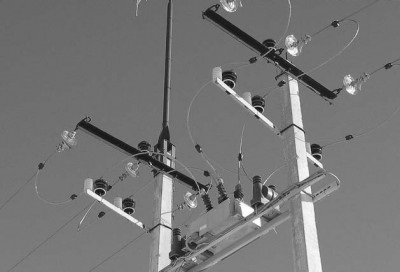

PBA / TEL poate fi folosit ca o unitate separată pentru a proteja liniile electrice de ieșire, precum și mijloace de automatizare integrată a rețelelor de distribuție (cu același aparat). operațiune pilot a produsului în străinătate și au confirmat eficiența ridicată a dispozitivului la crearea de comutație deschis (ORU) 610 kV (Fig. 7). Atunci când construirea de distribuție circuite de rețele RC 6-10 kV PBA / separatoarelor TEL este finalizat (Figura 8), switch-uri de legare la pământ, transformatoare de curent și de instalare la exterior de tensiune pentru diferite scopuri, precum și orice tip de descarcatoare. Principalul avantaj al acestei utilizări este lipsa costurilor de capital, deoarece unitatea este montată pe două (una mai puțin) suporturi (ris.9,10), în plus, dispozitivul nu necesită încălzire (preîncălzire) și protecția climei.
