Folosind dispozitive speciale, numite terminale Wago asigură scripeți fiabile cablu de conectare de secțiuni diferite. Terminale Wago - este cea mai populară formă de dispozitive moderne în instalații electrice.
Apariția pe piață a terminalelor electrice populare firma Vago care produce contactul sistemului, a provocat un interes crescut în companii implicate în activitatea electrică. Contactele electrice au apreciat în special fiabilitatea și ușurința operațiunilor de asamblare.
Terminale Wago - este cleme cu arc plat din austenitic - oțel crom-nichel, având caracteristici elastice, capabile să creeze forță programabile. Forța de presiune necesară este generată automat, în funcție de materialul și secțiunea conductorului. -Arc plat presiune clip uniform pe întreaga suprafață de contact, care garantează absența rezistență ridicată de tranziție. Carrier suport material - cupru electrolitic stanat, cu o suprafață moale.
Cerințe pentru un dispozitive de proprietate
Producerea de primăvară terminale Wago, specialiștii companiei sunt în mod constant să adere la principiile firmei.
Cerințele care corespund terminalelor Vago:
- de securitate;
- rezistență la vibrații;
- fiabilitate;
- compușii obținuți nu necesită servicii suplimentare;
- nici aptitudini speciale pentru a efectua instalarea.
Aplicarea noilor tehnologii în producția de clipuri promovează respectarea acestor cerințe. Acțiuni electrician nu încalcă forța clemei care este presată de sârmă pentru a fi conectat. Pentru a conecta cablul desfăcut nu necesită utilizarea unor instrumente suplimentare. Miezurile sunt plasate în cuiburi pregătite, corpul blochează zăvorul.
Tipuri de dispozitive terminale
- Clipuri Vago destinate pentru o singură utilizare.
- terminale reutilizabile.
- Terminal Wago, crearea de cabluri de contact, fără îndepărtarea materialului izolator.

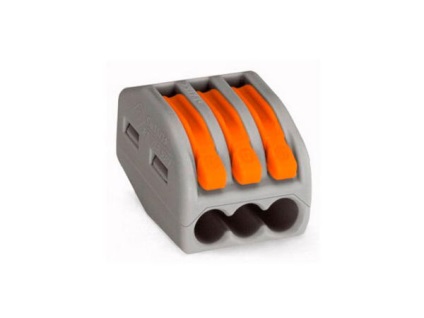

Pentru a crea contacte fire electrice de diferite secțiuni transversale, materiale, structuri utilizate cleme reutilizabile. Aceste terminale sunt versatile, au un mecanism de prindere a desenului sau modelului original, care permite să se stabilească o grămadă de vene cu ajutorul unei manete. Clamp ca celule capabile să creeze o forță suficientă pentru a ține cablurile amplasate în acestea. Pentru a deconecta conductorii deschide pârghia de blocare este introdus sau șurubelnița pentru a desface mecanismul de prindere.
terminale Wago, care lucrează cu fire izolate pot fi, de asemenea, îndepărtate și refolosite ulterior. Aparatul carcasă este echipat cu un orificiu pentru a introduce dopul de control special de 2 mm pentru a verifica curentul din circuitul rezultă parametrii electrici și fără a încălca integritatea unității asamblate.
Este important ca atunci când instalați banda terminală Wago ar trebui să fie amplasate astfel încât să accesul ulterior a fost salvat la ea.
Avantajele și dezavantajele aranjamente ale companiei terminale Vago
Terminalul de cleme Vago material izolant este o poliamidă, care are o capacitate de a neutraliza procesele corozive stinge spontan flacara la temperaturi de la + la 220s -35˚S.
Compusul obținut folosind terminalele Wago are multe avantaje:
- un clip terminal separat, păstrând fiecare fir;
- indisponibilitatea elementelor sub tensiune, atingere casual, acestea să fie eliminat;
- conexiune de sârmă de calitate nu depinde de forța de presare și maestru de calificare;
- Forță de strângere terminal corespunde unei secțiuni a cablului, care previne deteriorarea și deformarea trăit;
- fiabilitatea compusului rezultat;
- rezistență împotriva vibrațiilor și a deteriorării mecanice a crescut;
- excepția proceselor oxidative la nivelul articulațiilor datorită etanșeitatea la gaze;
- dimensiuni mici;
- compușii obținuți nu necesită întreținere suplimentară.
În casele în care cablajul este realizat din cablu de aluminiu, de multe ori au nevoie pentru a conecta dispozitive cu fire de cupru curent de încărcare. Atunci când nivelul de răsucire obișnuit în punctele de contact ale diferitelor metale apare aspect caracteristic al filmului de oxid de aluminiu pe vene. Filmul de oxid contribuie la distrugerea firelor de aluminiu și un scurt-circuit.
Dispozitivele Vago sunt utilizate pentru un ansamblu mixt, în ciuda incompatibilității aluminiu electrochimice și cupru. Utilizarea terminalelor de proprietate garantează de înaltă calitate, siguranță și durată lungă de viață a combinației a ansamblului de contact.
Wago terminală are un dezavantaj - costul ridicat.
Instalarea pași atunci când instalați cleme de proprietate
Utilizarea cea mai frecventă a companiei terminale Vago nodurile găsite la Cablaje în cutii de distribuție și panouri, conexiuni, corpuri de iluminat, echipamente de uz casnic de montare. Utilizarea dispozitivelor de proprietate, este posibil să se creeze conexiuni de la fire solide și irecuperabile.
Situațiile de urgență apar cel mai adesea la nivelul articulațiilor de mai multe fire. Acest lucru se întâmplă datorită apariției rezistenței tranzitorii la nivelul articulațiilor. De mare importanță este selectarea conectorilor adecvate pentru conectarea fire să îndeplinească următoarele cerințe:
- lipsa legăturilor cu șurub;
- durată lungă de viață;
- rezistență la vibrații, rezistente la temperaturi ridicate;
- crescute proprietăți de izolare;
- materiale de fabricație rezistente la foc;
- corespunde tensiunii și curentului în rețea.
Cum se utilizează terminalele Wago? Trecerea de conductori electrici care utilizează terminalele Vago se efectuează în mai multe etape:
- curățarea izolației cablurilor cu o distanță de 10-15 mm;
- fixarea unui steag de transfer în poziția sa superioară;
- inserați fire în terminal, fără promovarea de diligență, în măsura în care este posibil;
- clipuri fixați când transferă în poziția inferioară, firele sunt fixate în terminal.
Terminalele Vago are un miez realizat dintr-o pastă specială de contact. conductorilor din aluminiu automat lipsit de pelicula de oxid, iar lubrifiantul este obținut care protejează împotriva proceselor oxidative. Dacă înainte de instalarea cablurilor montate semne de aluminiu văzut de oxidare ca o culoare închisă, trebuie făcută o curățare mecanică temeinică.
Presiunea specifică care este generat în punctul de contact, promovează puternic conductoarele suprafețe de fixare prevăzute într-un strat de metale moi - plumb și staniu care rake purtător. Acest lucru dă nodul de vibrație compușilor obținuți, fiabilitatea și protejează locația de contact de efectele distructive ale coroziunii.
