sudare manuală cu arc - sudura numit electrod metalic acoperit. Se consideră tehnologia cea mai universală și vechi de sudare cu arc electric.
notație standard,
RDS - sudare manuală cu arc (în mod avantajos în literatura sovietică);
MMA - Manual Metal Arc (sudare) - sudare manuală cu arc metalic;
SMAW - Shielded metal Sudura cu arc - arc metalic sudarea sub atmosferă protectoare;
E - simbolul internațional pentru sudare manuală cu arc.
manuală cu arc tehnologie de sudare
În scopul formării și întreținerii arcului electric la electrod și obiect sudate (vezi. Figura 1) este alimentat de la sursa de curent alternativ sau curent continuu curentului de sudare.
Figura 1. sudare manuală cu arc
În cazul în care produsul este conectat la anod (alimentare cu energie pozitivă). se consideră că sudarea manuală cu arc este realizată pe o polaritate dreaptă. În cazul în care produsul este conectat la polul negativ, polaritatea este inversată. Sub influența articolelor din metal topit cu arc, tija electrod și acoperirea acestuia. Electrodul tijă (electrod metalic) se încadrează în piscina topită sub formă de picături separate, zgura acoperite. În baie se amestecă cu produsul din metal, zgura topită plutește la suprafață.
Pe dimensiunea băile de sudură afectează sudură spațială poziție, condiții de sudură, sudură de proiectare comun, viteza de deplasare a arcului de pe suprafața produsului, dimensiunea și forma marginilor de tăiere să fie sudate, etc. Dimensiunile situate de obicei în următoarele intervale: lungime 10 la 30 mm, latime de 8 până la 15 mm, latime de pana la 6 mm.
Lungimea Arc definită ca distanța dintre punctele active pe suprafața bazinului de sudură la pete activ topit pe suprafața electrodului. Din cauza topirii stratului electrodului în jurul arcului și piscina sudură apare atmosferă de gaz, aerul este împins din zona de sudură pentru a preveni interactiunea cu metalul topit. De asemenea, în atmosferă de gaz sunt o pereche de elemente de aliere, electrodul și metalul de bază.
Zgură acoperă suprafața băltoacă de sudură și picături metal electrod topit, prevenind astfel interacțiunea lor cu aerul și facilitând purificarea metalului topit din impurități.
Metal pool sudură ca extensie arc cristalizeaza, formând o cusătură de conectare a pieselor sudate. Apare pe stratul cusătură de zgură solidificată.
Metode de arc aprindere în sudare manuală cu arc
Cu ajutorul final pe termen scurt a contactului electrodului cu piesa de lucru arcul este aprins. Din cauza curentului de scurtcircuit și rezistența de contact a electrodului este încălzit rapid la un capăt ridicat al temperaturii la care ionizarea gap gaz se realizează după separarea electrodului și apare arc. Pentru a implementa o aprindere sigură a electrodului de sudare cu arc electric trebuie îndepărtat din produs la o distanță de 4-5 mm, deoarece o distanță mai mare a arcului nu va apărea între articol și vârful electrodului.
In majoritatea cazurilor, aprinderea se efectuează sau separarea directă a electrodului după scurt-circuit (A din figura 2), sau o mișcare de alunecare a capătului electrodului (B din figura 2).
Figura 2. Aprinderea arcului de sudare manuală cu arc
Menținerea arcului se realizează astfel încât penetrarea a fost asigurată marginile sudate și o calitate adecvată obținută cu o bună formare a metalului depus. Acest lucru se poate realiza prin mișcarea corespunzătoare a vârfului electrodului și a menține o lungime constantă arc.
Deplasări în electrod de sudare manuala
În timpul sudurii, electrodul este dat mișcare în trei direcții. Prima mișcare este un translatorii, este dirijat de-a lungul axei electrodului. Cu această mișcare se menține lungimea arcului constantă în funcție de viteza de topire a electrodului. In manual lungime de sudura cu arc electric în conformitate cu electrodul de sudură și condițiile marcaje trebuie să fie în intervalul (0,5-1,2) del. Reducerea excesivă a lungimii arcului afectează în mod negativ formarea articulației și poate cauza un scurtcircuit. creșterea prea puternică a lungimii arcului tinde să reducă adâncimea de penetrare, o creștere a împroșcarea electrod și a redus calitatea sudurii în formă și proprietăți mecanice, iar electrozii de sudură, cu un strat de bază a formei și duce la cavitație.
A doua mișcare - această mișcare a electrodului de-a lungul axei de role necesare pentru formarea cusăturii. Rata de mișcare afectează următorii parametri: diametrul electrodului, rata de topire, curent aspect, sudură și așa mai departe. În lipsa mișcării transversale a electrodului este format cusătură îngustă (rola filet), lățimea electrodului aproximativ egală cu 1,5 diametre. Aceste cusături sunt folosite pentru sudarea foi subțiri, metoda de sudare a lagărului, la aplicarea primului (rădăcină) ale stratului laminat de cusătură în celelalte situații.
A treia mișcare - această mișcare prin electrozi de sudură pentru a atinge grosimea rostului necesară și adâncimea de penetrare este necesar. Transversal vârful electrodului mișcări oscilante depinde de mărimea și poziția sudurii, forma de tăiere, precum și proprietățile materialului fiind sudate și abilitate de sudare (vezi. Figura 3). Lățimea rosturilor, care sunt produse de vibrațiile transversale, adesea egal cu diametrul 1,5-5 electrodului.
Figura 3. Principalele tipuri de mișcare traiectoriilor extremitate transversală a electrodului la temperaturi joase (A, B), amplificat (E-F) încălzirea marginilor de sudat, încălzirea puternică a unei margini (K, S), încălzirea rădăcinii (R).
Mașini de sudare mână în diferite poziții spațiale
Procesul de sudare manuală cu arc este dependentă în mare măsură de poziția spațială a sudurii. La sudarea este izolat inferior (0-60 °), vertical (60-120 °) și poziția de plafon (120-180 °) (vezi. Fig. 4).
Figura 4. Diferite produse de poziționare pentru sudare manuală cu arc.
sudare manuală cu arc în poziție inferioară
Atunci când se efectuează sudare manuală în poziția inferioară problema principală constă în faptul că, fără formarea arderii prin a asigura secțiunea completă de penetrare.
Figura prezintă diferite moduri de a realiza articulații în poziție inferioară. La sudarea cusături greutatea unilaterală (Figura A) este adesea foarte dificil de a evita arderea prin sau Fuziunile, în acest sens, pentru suturi unilaterale sunt metode folosite de obicei rețin baia de sudare:
- sudura pe suport de cupru detașabilă (Figura 5, B);
- Sudarea cu captuseala din oțel rămase (Figura 5, B);
- podvarochnogo suprapunere sudură (Figura 5, D);
- tăierea cu lipsa ulterioară de fuziune sudură trece rădăcină (figura 5, D).
Figura 5. Modul de a menține piscina sudură: 1 - garnitură din alamă detașabilă; 2 - căptușeala de oțel rămase; 3 - cusătură principală; 4 - podvarochny cusătură
În sudarea poziției file inferioară poate fi realizată două moduri: prin rotirea produsului de 45 ° și electrod înclinat (a se vedea figura 6.) (poziția „în barcă“ așa-numitul). Mai preferat este sudarea într-o barcă, pentru că punerea în aplicare înclinată electrodul de sudură, datorită gonflării metalului topit este dificil de a preveni subtăiată în plan vertical și pentru a asigura penetrarea planului inferior.
Figura 6. Tehnica sudurilor la sudarea manuală cu arc: A - „în barcă“; electrod înclinat - B
sudare manuală cu arc în poziție verticală
Golirea metalul topit la sudarea manuală în poziție verticală, are o mare influență asupra adâncimea de penetrare a formării de sudură (a se vedea. Figura 7). rosturi verticale efectuate cel mai frecvent în creștere. Astfel, este posibil să se asigure penetrarea dorită și menține marginile de metal topit. Dar productivitatea scăzută de sudare și de sudare devine mai mare pe trăgaci. Dar, din cauza adâncimii mici de penetrare este posibilă numai pentru metalul subțire și prin utilizarea de electrozi speciali.
Figura 7. cordoanelor de sudură cu arc manual într-o poziție verticală
Cele mai nefavorabile condiții de formare a cusăturii poate fi văzută în executarea îmbinărilor orizontale pe planul vertical, astfel încât metalul topit se acumulează în partea inferioară a piesei.
sudare manuală cu arc în poziția de deasupra capului

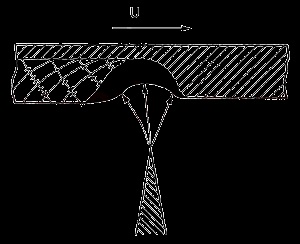

Dificil în execuție și o sudare manuală în poziția de deasupra capului. În acest caz, metalul topit în piscina topită este împiedicat să curgă prin intermediul forțelor de tensiune de suprafață (vezi. Figura 8). Astfel, este necesar să se metalul topit să nu depășească această putere. Pentru a face acest lucru, încercați să reducă dimensiunea baii de sudura, sudură scurtcircuite periodice, astfel încât metalul de sudură se cristalizează parțial. De asemenea, folosiți electrozi cu diametre mai mici, curentul de sudură este redusă, folosiți electrozi speciali care asigură un bazin de sudură vâscos.
Figura 8. baie de formare și cusătură pentru sudare manuală cu arc în poziția de deasupra capului
Avantajele de sudare manuală cu arc
- posibilitatea de sudare în locuri cu acces limitat;
- posibilitate de sudare în toate pozițiile spațiale;
- capacitatea de a efectua o mare varietate de sudare de oțel datorită gamei largi de mărci produse de electrozi;
- o tranziție relativ rapidă de la un material care trebuie sudată la altul;
- trasportabilitate și ușurința de echipamente de sudare.
Dezavantaje de sudare manuală cu arc
- calitatea conexiunilor grav afectate de caracterizarea de sudare;
- eficiență scăzută și performanță în comparație cu alte tehnici de sudură;
- condiții nefavorabile ale procesului de sudare.
