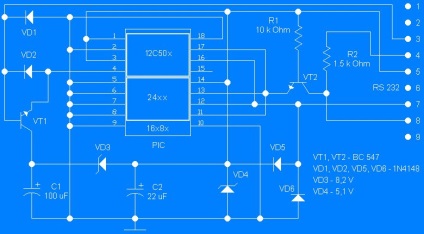

nbsp nbsp nbsp Într-o zi sa trezit în dimineața, este nevoie să clipească microcontroler. Abcesul cu munca IC-Prog pe internet sau altele asemenea, vom începe febril să caute un programator de circuit adecvat. Aici începe totul! au deja la îndemână, firmware gata, și ar fi cât mai curând posibil, să-l înghesuie în cip. Punerea cea mai ușoară opțiune în Zener și chiar pare a scris și apoi scrie și așa timp după timp. Namuchavshis, așa cum ar trebui, vom găsi mai multe modele complexe și să înceapă să le colecteze, odihnindu-se treptat într-un cerc vicios, deoarece de multe ori au nevoie de microcontrolere mai capsate. Dupa ce a jucat, în cele din urmă vom cumpăra un programator corporative, si arunca o mulțime de bani! Stop! Ce pentru astfel de sacrificii? Nu, nu avem de gând să cumpere programator și hrana pentru animale dyadechek rău. Vom colecta propriile lor, care este de 100% funcțional. Am testat performanta pe mai multe calculatoare, și a primit rezultate pozitive. Programate cu ușurință (cele pe care am verificat personal) PIC 12C509A, PIC 16F84, PIC 16F628A, cred că cu celelalte tipuri ar trebui să aibă nici o problemă. Cu toate acestea, cu Notter poate avea probleme, dar, de asemenea, nu contează dacă utilizați o sursă de alimentare externă pentru microcontroler. A se vedea diagrama, ne uităm layaut, de imprimare, asambla și bucurați-vă de viață!
nbsp nbsp nbsp Descărcarea de cabluri în layauta format aici. Imprimă cu un ecran în oglindă. În versiunea mea, în imagine, am fost tastarea fără oglindire, prefer să ardă pe partea de sus a detaliilor nu sunt găuri prosverlivaya.
