protecția pasivă a conductelor subterane acoperiri suplimentate cu protecție electroizolante. protecție electrică următoarea problemă.
- Retractia curenților electrici vagabonzi din conducta protejată și organizate să le revină la instalațiile electrice și rețele de curent continuu, care este sursa acestor curenți.
- Suprimarea curenților care curg prin conducta de la punctele de acces la sol (zona anodică) curenții de la o sursă externă, și a curenților care apar din cauza coroziunii electrochimice a solului, creând un circuit galvanic de protecție și un potențial electric de conducte al conductei.
- Prevenirea răspândirii curenților electrici prin conducte prin compartimentarea ultimele benzilor izolatoare.
Sarcina retractie curenților de dispersie se poate realiza prin furnizarea de:
- conexiuni la sol suplimentare pentru curenți de scurgere în pământ. Dezavantajul - posibilitatea unui efect advers asupra liniilor de curent adiacente care rezultă din conducta protejată;
- protecție simplă sau directă de drenaj, de exemplu, conectarea electrică a conductei care urmează să fie protejate cu șine de tramvai sau de cale ferată electrică pentru recuperarea curenților de la sursa lor prin el. Un simplu drenaj cu două căi are o conductivitate, adică Acesta poate transporta un curent înainte și înapoi, și, prin urmare, este utilizat în zonele de anod stabil. Dezavantajul acestei protecții este necesitatea de a drena, dacă schimbați polaritatea curentului, sau în cazul în care potențialul conductei de gaz a devenit mai mică decât pe șine;
- de protecție de drenaj polarizat, de exemplu, drenaj cu conductivitate unilaterală pentru eliminarea curentului de șine la conducta protejată inversă;
- protecția sporită de drenaj, și anume, o astfel de protecție într-un circuit care este activat pentru a îmbunătăți eficiența o sursă de curent extern. o asociație de drenaj polarizat cu protecție catodică - Astfel, drenaj îmbunătățită.
Problema de suprimare a curentilor care curge prin conducta protejată poate fi rezolvată prin:
- Protecția catodică a curentului exterior (protecție electrică), adică atașarea conductei poate fixa la sursa externă de curent - tensiune negativă drept catod. Polul pozitiv al sursei de curent este conectat la sol - anod. Se creează un circuit închis, în care curge curent de la anod prin pământ la conducta protejată și mai departe la polul negativ al unei surse de alimentare externă. Astfel, există o distrugere progresivă a groundings anozi dar oferă protecție datorită conductelor curenții de polarizare catodică și împiedică scurgerea din conductele în pământ. Stația de protecție catodică poate fi folosit ca o sursă externă (CPS);
- Protecția catodică, și anume, Protecția prin utilizarea în protectorii de circuit ai metalelor cu un mediu coroziv mai mult potențial negativ decât conducta de metal. Curentul electric are loc în sistemul de protecție catodică, precum și în celulă, în care electrolitul este un grund care conține o umiditate, iar electrozii sunt conducte de metal și banda de rulare. Rezultante curent protector suprimarea curenților de coroziune galvanic și asigură un potențial electric de protecție de pe conductă.

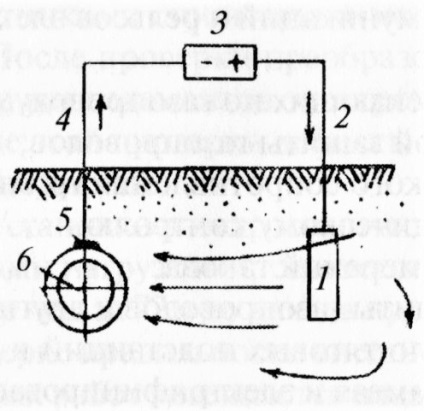

Diagrama schematică a protecției catodice a conductei subterane
1 - anod la pământ; cabluri de drenaj - 2.4; 3 - sursă externă de RE-agenție de curent; 5 - punctul de la conexiunea de scurgere a cablului; 6 - conducte ecranate

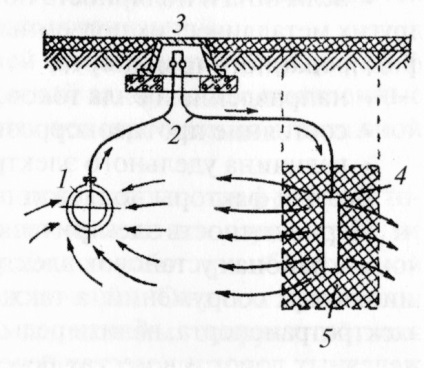

Diagrama schematică a protecției catodice a conductei subterane
1 - pentru protejarea conductei; 2 - cabluri izolate; 3 - un terminal de control; 4 - protector; 5 - un substituent pentru o bandă de rulare
Problema rezolvată electric instalare secționare tubulatură flanșe sau garnituri paronit textolitice textolitice bucșe și șaibe izolatoare. EXEMPLU Structura benzilor izolatoare prezentate mai jos.

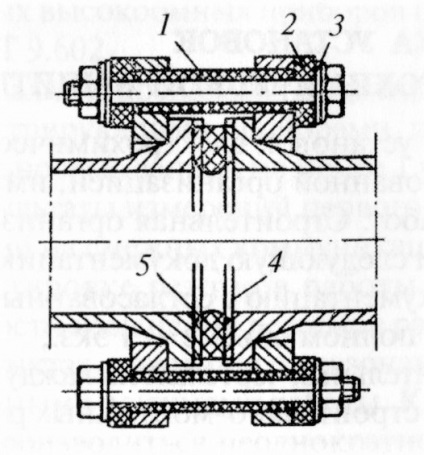

flanse Apparatus izolatoare
1- sau textolit paronitovye manșon izolant; 2 izolatoare șaibă PCB, cauciuc sau clorură de vinil; 3 - șaibe din oțel; 4 - șaibe de plumb; garnitură de inel de 5 textolit
Factorii principali care caracterizează gradul de coroziune a conductelor subterane de oțel, sunt:
- amploarea și direcția curenților de dispersie în sol;
- amploarea și polaritatea potențialului conductei în raport cu alte conducte subterane metalice și de transport feroviar electrificat;
- direcția și intensitatea curenților care curg prin conducta;
- starea de protecție împotriva coroziunii a conductelor;
- Valoarea de lire rezistivității electrice.
Toți acești factori sunt supuse unei monitorizări periodice.
Elekficheskih periodicitatea măsurătorilor este după cum urmează:
- în zone instalații electrice, conducte și alte lucrări protejate, precum și unele dintre substații de tracțiune și depozite elekfotransporta în apropierea șinelor de famvaya și căi ferate elekfifitsirovannyh și la intersecțiile de conducte de gaze la acestea - cel puțin o dată la 3 luni, precum și modificări ale instalațiilor electrice modurile protejate structuri sau surse de curenți de dispersie;
- în ceea ce privește zonele care nu prezintă riscuri electrice - cel puțin o dată pe an, în timpul verii, precum și orice modificări ale condițiilor, care pot provoca coroziune galvanică.
în mod tipic magneziu, zinc, aluminiu și aliajele lor - Pentru protecție catodică este protectori ai metalelor neferoase aplicate.
Controlul sistemelor de securitate electrice și măsurarea potențialului de la contactele sunt (cel puțin) pe instalațiile de drenaj - 4 ori pe lună; la plantele cu catod - 2 ori pe lună; călca în picioare plante - 1 dată pe lună.
