terasament Railway - structuri complexe de inginerie de sol, care este baza pentru structura de cale. Subgrade aliniază suprafața pământului și planul, profilul și stabilitatea necesară a căii ferate cale primește sarcină de la șine și traverse, balast și material rulant, uniform distribuirea acestora la sol naturale care stau la baza. Tipuri de bază polotna- movile de lut, adâncitură-umplere, o la tăiere, cut-and-fill-, poziția zero (fig. 3.1).
Elemente subgrade Basic Operation teren, pante și baza (fig. 3.2). Mai mult decât atât dispozitive, pânza este asociată destinat Ch. arr. pentru colectarea și (sau) Deshidratarea: terasamente y - berm, șanțuri longitudinale sau rezerve (din rezervele luate primer pentru construcția terasamentelor) au adâncituri - cuvetă, banchet și zabanketnye șanț (desecare cu adâncitura tăiată) Cavaliere (pentru depozitare excesul de sol), șanțuri. Înălțimea digului sau adâncimea adânciturilor este de la 1-2 la 25-30 m Pentru îndiguiri mari elevații obicei viaducte înlocuite și adâncitura de lucru -. Tunnels. -Fill, cut-and-umplere și decupa și construi în principal în zonele montane. Site-ul principal de umplere este situat în întregime pe un teren artificial, tăiat și - pe un teren natural. Datorită faptului că o decupare și umplere, datorită condițiilor diferite sub ambele fire de web rezistență feroviar este dificil să se asigure stabilitatea porțiunii în vrac pante, acest tip este rar folosit subgrade.
Terasament construite de grup (standard) sau proiecte individuale. Deciziile de proiectare grup sunt reglementate de actele normative; acestea sunt utilizate în principal fără calcule inginerești justificare, dar cu referire la condițiile locale, în următoarele cazuri: condiții naturale și de exploatare simple; construcția terasament solurilor convenționale (drenare și argilă consistență solidă și semi-solide); bază puternică cu kosogornostyu nu mai abruptă decât 1: 5, cu sol pietros și nu mai abrupt decât 1: 3 la soluri neskalnyh și creșteri de lucru în mod obișnuit până la 12 m, iar în unele condiții regionale geotehnici complexe, dar cu limitări privind anumiți parametri, de exemplu, în cazul îndiguire în mlaștini adâncime de 3-4 m (fig. 3.3 și 3.4).
modele individuale dezvoltate pentru terasament fiind construit în condiții fizice și geografice, climatice, geologice și operaționale complexe. Pentru dezvoltarea lor, produc investigații geotehnice detaliate, determină proprietățile fizico-mecanice și mecanice ale solurilor și toate deciziile de proiectare se bazează pe calcule inginerești. modele individuale utilizate pentru terasamente la altitudini de funcționare mai mare de 12 m, baza kosogornosti mai mare de 1: 3. la solurile nedreniruyuschih în zonele de umiditate excesivă, din motive slabe din cadrul bălți adânci, în zonele inundabile, etc; degajari pentru dezvăluind formațiunile dispuse în mod negativ roci argiloase sau solurile silnonabuhayuschih îmbibate cu apă; pentru terasament pe posturile de puchinoopasnyh în zonele cu procese de pantă active (alunecări de teren, alunecări de teren, talus, avalanșe, sat) pentru siturile carstice din zonele în care permafrost, zone de activitate seismică ridicată, precum și la intersecția conductelor subgrade și construcția l folosind explozii si spalare cu jet mijloace.
Materiale pentru construirea terasament servi ca primeri în o matrice pietroase sau sedimentare (pentru gropi) și grosiere, nisipoase și argiloase (pentru terasamente) Pentru a asigura fiabilitatea structurilor subgrade și extinde domeniul de aplicare solul local făcut sigiliu lor la densitatea nominală în terasamentelor și necesare cazuri sub platforma principală în adâncituri pe teren zero și terasamentelor terenuri.
subgrade Construcții în site-ul principal zonă pentru toate tipurile de soluri argiloase cu excepția argilos nisipos conținând mai mult de 50% a dimensiunii particulelor de nisip de 2,0 0,05mm (în greutate), armat cu un strat protector de drenare a solului, în combinație cu sau fără geotextil l (fig. 3.5). Acest lucru este de a preveni solurile opintire de îngheț și pentru a preveni formarea deformațiilor primare a locului grosimea stratului de protecție este în funcție de tipul și consistența subgrade solului cu adâncimea de îngheț.
Protejați subgrade de fenomene naturale adverse, realizate prin drenaj, protecție și fortificație, care servesc pentru reglarea de suprafață și scurgerile sub suprafață, termice și procesele gravitaționale În plus, sunt luate măsuri de regenerare a solului. Principalele dispozitive de preaplin includ șanțuri de drenaj și rezerve în terasamente cuvă zabanketnye și șanțuri au adâncituri, de asemenea, utilizate armat tăvi din beton, și în zonele cu o prejudecată mare - jgheaburi și leagăne pentru a proteja subgrade de la expunerea la ploaie și apă toată suprafața planificată de funcționare o înclinare longitudinală de cel puțin 0.002 și transversală - nu mai puțin de 0,04.

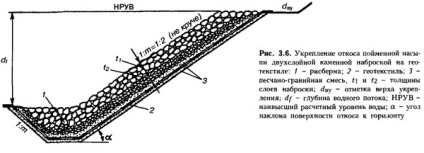

Pentru a proteja materialul de infiltrarea apei dăunătoare, precum și pante de eroziune prevede cultivarea iarbă, utilizarea de materiale mazarat, schiță de piatră, plăci de beton, structuri de gabioane. Cultivarea Iarbă creează acoperire gazon artificial, reduce viteza de curgere a apelor de suprafață, straturile superficiale ale armaturii solului și asigurarea transpirației (evaporare) a umidității solului până la 200-250 mm de precipitații pe an. materiale grosiere consolida partea de jos și pantele de șanțuri (schebnevanie) și pante subgrade. slabovyvetrelyh anrocamente de piatră desprinsă, făcută sub formă de protecție sau prisme având formă diferită (Fig. 3.6), destinat în principal amortizare energia valurilor izbesc surf și protecție împotriva curenților de eroziune longshore subgrade. Greutatea și dimensiunile pietrelor în conturul determinat prin calcul în funcție de gravitatea și forma specifică a pietrei, înălțimea și lungimea de undă de proiectare, prăvăliș a pantei. Consolidarea beton armat sub formă de echipe (culcată fluent, divizat -sharnirno-conectate în covor, grila flexibilă) structuri și dale monolitice sunt utilizate pe scară largă pentru a proteja împotriva efectelor valurilor. Structura gabion - saltele subțiri gabion (.. N t saltele Reno), 0,15-0,3 m în înălțime și cutie gabioane înălțimea de 0,5-1 m, stivuite pe suprafața terasament, oferă protecție împotriva eroziunii, la o înălțime a valurilor de 2 m iar viteza de curgere de 5 m / s.
Pentru a se umezi valurile mării și protecția împotriva eroziunii de coastă sunt mare 6uny (apărare mare laterală), plăcile de supratensiune și șicane pereți, digurile. La traversarea podului cu ajutorul structurilor de reglementare (fig. 3.7), pentru a proteja terasamentelor inundabile.
Reglementarea fluxului apelor subterane pentru a proteja subgrade din apele subterane se realizează drenaj. Jgheaburi sunt dispozitive complexe, concepute pentru a reduce conținutul de umiditate al solurilor, interceptării sau scăderea apelor subterane. Cele mai utilizate pe scară largă biologică (iarbă, arbuști, copaci) și drenarea gravitațională.
drenaj Gravity este retras din baza subgrade sol sau apă, care sub forța gravitației, prin conducte sau material grosier, pus într-un șanț orizontal rambleu sol golire este evacuat la suprafața solului. Apa din tubul (ceramică, beton, azbociment, plastic) cu diametrul de 0,15-0,3 m curge prin găuri sau prin pereți poroși (în trubofiltrah). Pentru tuburile de inspecție și curățare (drenuri) servesc ca guri de vizitare, care sunt realizate din inele standard de beton și dispuse prin drenaj cu m lungime 50-75 si viraje urmelor și adâncimea picături canalizare; puțuri sunt jompuri adânci aprox. 0,5 m. Adâncimea acestor canale de scurgere este de obicei 1,5-3 m.
Pentru uscarea unuia sau mai multor acvifere la o adâncime de 6-12 m, aplica galerii de drenaj (același tip gravitațional șanț de drenaj, dar având canale de scurgere circulară sau trapezoidală înălțimea de 1,5-1,7 m, permițând trecerea umană). Pentru colectarea și evacuarea apei murdăria de adânc localizat (comunicare. 12 m) acvifere când șanț impracticabil sau imposibil de aparat tunel de drenaj utilizat fiind construit metodă de închidere (de exemplu, de conducere scut). Apa intră în tunelul de drenaj, prin rosturile dintre secțiunile căptușire (atașament). Baza este de obicei un tunel în sol impermeabil (încastrat aproximativ 0,5 m); bias longitudinală nu este de obicei mai mică de 0,005 (în mod excepțional 0,002-0,001). Cămine (arbori), care îndeplinesc rolul de dispozitive de ventilație, aranja fiecare 100-250 m.
Pentru drenarea degajări de balast în terasamentelor lungi întreținute utilizat t. N. drenuri mol - ușor înclinată în puțuri orizontale, în care instalația de perforat conducte.
Reglementarea proceselor termice în subgrade prin intermediul diferitelor dispozitive și acoperiri izolante pentru protejarea solului principal îngheț la sol și îngheț heave. Acestea includ perne de zgură sau acoperire de azbest din plăci de polistiren spumă, și așa mai departe. Procese gravitaționale N. regulament care vizează menținerea sau reținerea pante terasament și pante instabile, în cazul în care se află. Deoarece structurile de sprijin sunt utilizate în mod tipic kontrbankety, contraforturi, ziduri de sprijin, și pereți gabion armogruntovye gravitațional, ca elemente de retenție - constricting structura ancore sunt cusute pile și furnirelor (a se vedea, de asemenea, Amplificare subgrade.).
Sistemul de protecție subgrade include, de asemenea, o serie de mâl, protivoobvalnyh, avalanșă și alte structuri. Aplicare selespuski - apeductele care servesc pentru a trece masele gryazekamennyh ale fluxurilor de moloz pe calea ferată pânză, diguri de baraj ca beton sau piatră (mortar de ciment), pereți cu deschideri speciale pentru trecerea apei, selenapravlyayuschie structura de reglementare. Pentru a proteja subgrade de căderi de pietre și alunecări de teren au recurs la upolozheniyu pante și pante, consolidarea instabile mase de rocă de reținere, de susținere, pereți rochie și ancore, aranja prinderea rafturi în web site-ul principal prinderea rigole, șanțuri și metereze, adăpostind drumul spre galerie. Protejarea terasament de efectele daunatoare ale avalanșelor a făcut crearea unei rețele de dispozitive de inginerie avalanșă, care vizează reglementarea depunerilor de zăpadă pe o pantă cu garduri snegouderzhivayuschih de ajutor, dinții din beton sau metal dragon, panouri snegovyduvayuschih. Din Loviturile avalanșe protejează baraj terasament terasiere, avalanșe-coborâșuri, lavinorezy; aplică galerie specială.
