Diode emițătoare de lumină, precum și o persoană, trebuie să mănânce dreapta. Numai în acest fel se garantează mulți ani de funcționare fără probleme. LED-urile au o caracteristici neliniare de tensiune-curent similare cu diode convenționale. Prin urmare, acestea trebuie să fie hrănite un șoc stabil - acesta este unul dintre principiile-cheie. Dacă el nu îndeplinește cerințele, consecințele pentru LED-urile pot fi foarte grave.
Pentru a determina care schema de putere este optimă într-un caz particular, este necesar să se înceapă pentru a afla sursa de informații:
- Setările cu LED-uri, normalizate de către producător;
- parametrii de la rețea (220 V rețea, bateria, baterii, sau altceva).
parametrii cu LED-uri
Cei mai importanți parametri - este curentul nominal și maxim. La nominal caracteristici de lumină în mod tipic normalizate - intensitate luminoasă în candele sau fluxul luminos în lumeni. Curentul maxim - este valoarea limită la care se poate utiliza acest produs. Valorile acestor parametri în dispozitive moderne cu un singur cip variază de la un mA câteva până la 3 A.
Căderea de tensiune în față - Tensiunea de alimentare cu LED-uri este incident pe p-n-joncțiune cu un curent nominal. Valoarea sa este utilă în calcularea parametrilor de putere de ieșire.
Temperatura maximă de caz și p-n-joncțiune, tensiunea maximă inversă - parametrii sunt de asemenea importante, dar în cazul în care conformitatea cu modul curent și schema nu prevede includerea inversă, ei nu pot ignora.
Parametrii de alimentare
La fabricarea oricărui dispozitiv cu mâinile, trebuie să determinați parametrii sursei, care va oferi LED-uri de putere. Rețea 220, o tensiune de baterie auto de 12 V sau baterii simple, - în orice caz, este necesar să se determine intervalul tensiunii de alimentare, adică minimă și valoarea maximă. În rețeaua 220 este dată de (dar nu întotdeauna observată) ± 10% toleranță. Tensiunea bateriei este luată în considerare atunci când este complet încărcat și descărcat. Cu bateriile și totul este clar.
În cazul surselor de energie independente, este de asemenea important să se cunoască capacitatea lor și curentul maxim de ieșire.
Cea mai simplă schemă
Lăsați sarcina de a face propriile lor mâini lanterna primitiv cu LED-uri. alimentat de o singură baterie. Să luăm, de exemplu, LED-C503C (CREE) cu un curent nominal iLED = 20 mA și o cădere de tensiune ULED = 3,2 V.
Ca sursa de alimentare folosind bateria cu litiu la 3.7V (dacă se utilizează baterii penlight, audio nu va fi de ajuns).

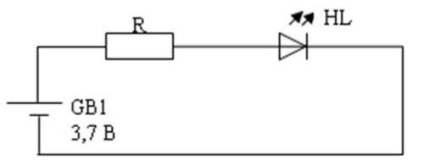

În cazul în care în mod direct includ LED-uri, curentul prin LED-ul va fi limitat la numai rezistența internă a bateriei, în cel mai bun caz va avea ca rezultat o descărcare de gestiune foarte rapidă, și în cel mai mare esec al LED-ului. Cea mai simplă schemă de comutare este prezentată mai jos.
Prin creșterea puterii diodei, circuitul va deveni complicat, deoarece rezistențe de mare curent sunt folosite inadecvat - prea multă pierdere de putere. În cazul în care tensiunea de alimentare are o gamă largă, acest sistem este, de asemenea, nu este bun, deoarece acestea nu asigură stabilizarea actuală.
să dezvolte o temă
Mesele de LED-uri de mare putere realizate folosind regulatoare de curent - drivere. Ele pot fi formate folosind componente discrete sau folosind chips-uri specializate. Driverul poate fi achiziționat gata făcute și pot fi făcute cu propriile mâini - nu este dificil, având în vedere faptul că schemele și recomandările de pe Internet din abundență.
Un alt punct important al surselor de lumină de catering semiconductoare, a recomandat conectarea lor în serie prin combinarea LED-uri în grup. Acest lucru se datorează faptului că căderea de tensiune pe p-n-tranziția este o anumită variație de la un instrument la altul și conectate în paralel curenții prin ele sunt diferite.
LED-uri de putere în rețeaua de 220. organizat de așa-numitele drivere de rețea. De fapt, această comutare surse de alimentare pentru LED-uri, acestea convertesc tensiunea de alimentare la un curent stabil DC. Pentru a face o astfel de sursă de propriile lor mâini - destul de dificil, dacă nu sunteți un expert în acest domeniu și luând în considerare o gamă largă de prezentat astăzi pe piață și chiar inadecvat.
