Introducere în frigidere și aparate de reparații
Pentru a asigura siguranța la foc atunci când se utilizează pe scară largă tehnologie R600a recent tub agent frigorific „la rece“ conexiune compus din BHP - LOKRING.
Lokring-compus (.. A se vedea figura 2.2.1) garantează conexiune de calitate între tuburi - cu diametre diferite și materiale diferite. Acesta vă permite să conectați tub de cupru și aluminiu, care este foarte dificil cu metodele tradiționale de lipire.
Fig. 2.2.7. Compus din lokringovogo finit «AL-CU» (cupru aluminiu)
Pentru a efectua LOKRING-conexiune (blocare-inel de conectare), trebuie să aibă un set de conectori, un LOKPREP de etanșare lichid de etanșare și instrumente specializate - clește cu fălci care pot fi înlocuite de mai multe dimensiuni (a se vedea figura 2.2.2 ..).
Fig. 2.2.2. EID externe căpușe specializate
sine ambreiaj de asamblare LOKRING este format din două inele și, de fapt, cel mai ambreiajul. Două tuburi să fie conectate între ele trebuie să fie inserate în deschiderile mânecilor opuse. Conectați pre-instalat, adică, cele două inele sunt deja instalate pe manșonul se termină.
Conectarea a două tuburi se datorează convergenței între cele două inele, atunci când alunecare pe manșon de cuplare (înainte) până când se sprijină un inel opritor central de fixat în mijlocul cuplajului (Fig. 2.2.3). Configuiația internă a inelelor comprimă strâns manșonul, și, prin urmare - tubul situat în același manșon de cuplare. Aderența între tuburi și manșon de cuplare este completă. lacune mici de-a lungul zidurilor perimetrale ale tuburilor sunt o confirmare vizuală care Lokring-Cps-nenie efectuate corect. Acum conexiunea creată între etanș la gaz și tuburile schimbarea în diametru tub este foarte mică și nu împiedică trecerea agentului frigorific în sistem.
Gama de dimensiuni ale acestor compuși sunt larg lokringovyh, vă permite să alegeți elementele pentru orice combinație de tuburi și diametre
Fig. 2.2.3. cuplaje EID LOKRING externe
materiale. Acestea sunt: trecerea la tubul capilar (vezi Figura 2.2.4.), Diverse prize si razvet-inventatori..
Fig. 2.2.4. Adaptor EXEMPLU lokringovogo pentru tuburi cu diametre diferite
LOKPREP etanșant lichid
Pentru o legătură strânsă între tuburile (în interiorul compus LOKRING) este utilizat etanșant LOKPREP suplimentar special (Fig. 2.2.5).
Fig. 2.2.5. Ambalare opțiuni LOKPREP de etanșare
LOKPREP sigiliu lichid - fluid anaerob având în componența sa o substanță elastică. Aceasta asigură o bună etanșare între tuburi de diferite materiale.
Fiabilitatea conexiune lokringovogo este ilustrată în Fig. 2.2.6 - chiar și la cuplare pauză rămâne tub intact.
Fig. 2.2.6. Compus EXEMPLUL putere lokringovogo
Alegerea conexiunilor LOKRING
În funcție de materialul tubului, care trebuie să se alăture, este posibil de a alege între două variante diferite LOKRING compuși;
1. Aluminiu (etichetate AL), permite efectuarea unui compus din următoarele materiale: aluminiu - aluminiu, aluminiu - cupru, aluminiu - otel.
2. Alama (MS marcare) permite ca un compus din următoarele materiale: cupru - cupru, oțel - cupru, oțel - oțel.
Metode de compuși lokringovyh
Este cunoscut faptul că în BHP sunt tuburi realizate din diferite materiale (de exemplu, aluminiu și cupru). Cum de a le conecta? Pentru a face acest lucru, și servi lokringovye conexiune.
Notă. Legătura directă din cupru și aluminiu este inacceptabilă, deoarece în acest caz, există efectul coroziunii galvanice (care este mai intensă în cazul în care compusul intră umiditate).
Pentru a evita acest efect, puteți, dacă utilizați conexiuni LOKRING.
Trebuie remarcat, în scopul de a îndeplini în mod corespunzător conexiunea LOKRING, lungimea utilizabilă capetele tuburilor la conexiunea trebuie să fie de cel puțin 18 mm și o cutie set numai pe secțiunile drepte ale tubului.
Când tubul operațiunilor de tăiere este necesară utilizarea unui instrument special de frezat țeavă. Tuburi Tunderea din instrument, este foarte curat și fără bavuri margine pe un tub de capăt (vezi. Fig. 2.2.7).
Fig. 2.2.7. Folosind conducte specializate instrument de tăiere
Atunci când compușii lokringovyh de mult depinde de calitatea formării de tuburi conectate. Pentru a face acest lucru, trebuie să curățați, degresează și elimina toate urmele de murdărie de la capetele tuburilor.
Pentru a îndepărta zgârieturile pe capetele tuburilor bordurate hârtie abrazivă lor (abraziv) așa cum se arată în Fig. 2.2.8.
Fig. 2.2.8. Tub striperul Metoda cu șmirghel
După curățarea tuburilor se aplică o cantitate mică de LOKPREP substanță lichidă de etanșare la capetele lor, așa cum se arată în Fig. 2.2.9. Este important ca sigiliul nu a lovit interiorul tubului.
Apoi, ambele capete ale tuburilor sunt introduse în manșonul (pentru a opri).
Așezați buretele specializat căpușele de pe marginile conexiunii (vezi. Fig. 2.2.10).
Apoi comprimat până când inelul de ambreiaj, atunci când ajung central restrictiv (forța) a inelului. Fig. 2.2.10 afișat proces lokringovoy cioturi conexiune tub. Prin realizarea acestei operații, este necesar să se alinieze pre-ring. După aceea trebuie să așteptați aproximativ 3-4 minute pentru a da o „înghețare“ de etanșare.
După această operație poate fi efectuată pe alte BHP (evacuare și colab.).
Instrumente pentru lucrul cu izobutan
În conformitate cu liniile directoare pentru utilizarea cu izobutan, trebuie să aveți următoarele instrumente și echipamente:
- instalarea procesului de sudare la rece sau un set de țevi LOKRING cuplaje;
- un rezervor de serviciu cu reductor de azot și furtun;
- specializat izobutan electronic techeiska-teldlya (Figura 2.2.11.);
Fig. 2.2.11. Detector de scurgeri specializate pentru izobutan
- stație de alimentare cu vid, pentru utilizarea cu R-600a (Fig 2.2.12.). Acest echipament trebuie să aibă un certificat corespunzător;
Fig. 2.2.12. stație de vid
- cântare electronice cu o precizie de ± 1. 2 g;

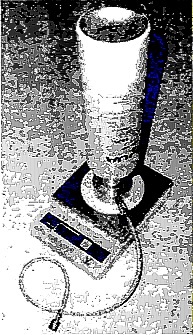

- un rezervor de serviciu cu agent frigorific R-600a (capacitate de 0,4 + 0,2 kg). Cântare și balon afișat în Fig. 2.2.13;
Fig. 2.2.13. cântare electronice și butelia de agent frigorific R600a
- foarfece de tuburi capilare;
- instrument de perforare cu prindere pentru cartușul de zeolit-tovy;
- instrument de perforare cu o prindere pentru conexiunea de proces;
- acarieni tehnologia pinch;
- clește de prindere furtun având o supapă cu ac. Particularitatea un astfel de furtun este o valoare mică a diametrului interior pentru a minimiza pierderile de lichid de răcire la deconectarea furtunului din container sau pentru a reduce cantitatea de eroare în determinarea dozei de umplere cu volumul interior al furtunului.
