În arsenalul armatei, salvare și utilizatorii civili au arme, fără de care este mai bine să nu meargă la zonele îndepărtate necălcată și nu merge sub vele și cu motor - pe mare sau de râu. Nu numai că aceste arme recomandate de facilități private plutitoare, și face parte dintr-un pachet de salvare orice aeronave și nave spațiale.
Acest tip de armă se numește semnalizare. Și structural este destinat numai pentru a furniza lumină, fum sau semnale sonore.
De fapt, toate armele de alarmă - pistoale și revolvere, care sunt concepute pentru a oferi un semnal - sunetul, zgomotul, fumul. Semnalele pot fi proiectate pentru a percepției vizuale (pistol) și auditive (împușcat de sunet alimentează prin). Cele mai frecvente și la prețuri accesibile în țara noastră este un pistol de semnalizare (pistol), care este proiectat pentru a declanșa alarma și de iluminat muniție, în scopul de a evidenția sau de transfer de comandă. Practic arme de semnalizare sunt folosite pentru a sprijini, în calitate de cetățeni folosesc arme de alarmă în acest sport.
Astăzi, există două căi principale de semnale pirotehnice de alimentare manuală: rachete de alarmă de lansare și muniții de iluminat (folosind instrumente simple sau fără ele - cu mâinile), și împușcarea de cartușe pirotehnice de la pistoalele de semnalizare.
pistoale de semnalizare sunt barreled, arme netede mana non-automate, în mare măsură unitate repetitivă cu puști de vânătoare cu țeavă lisă rupe trunchiul. De fapt, acest lucru este dezvoltarea de proiectarea de arme și muniții, tipul de vânătoare, ca urmare a căutării de design a fost cel mai convenabil și eficient pentru pirotehnice de semnalizare. Din acest motiv, semnalul de pistoale de calibru notat cu (tipic) două moduri: fie în milimetri în desemnarea calibru de vânătoare sistem - de exemplu, 4-d (26 mm). Și nu este surprinzător faptul că armele de vânătoare cu țeavă lisă și lansatoare de rachete sunt destul de asemănătoare. Mai mult decât atât, primele pistoale de semnalizare au fost efectuate doar pe baza unor puști de vânătoare trunchiate, și din acest motiv, au fost alese cele mai comune calibrele de arme de vânătoare: de exemplu, de 26 mm baril (calibru) pistol întâlnește moderne de vânătoare de calibru patra.
cartușe de semnal al dispozitivului 4a kallbra
Apropo, indică gabaritul pistol de semnalizare - nu este un diametru interior și exterior al cartușului caz (nu de numărare, desigur, buza). Astfel, cea mai frecventa arma semnal calibru, a unui sistem de vânătoare, desemnat ca al 4-lea - 26,5 mm (12 th - 20 mm, 1.5 inch - 38 mm). În acest caz, cifrele sunt rotunjite, astfel încât 4-lea calibru 26,5 mm, 26 mm - este tot la fel, precum și de 1,5 inch, 38,1 mm, 38 mm. Ocazional calibru denota diametrul interior al bucșei metalice cu pereți subțiri, respectiv, 25 mm și 37 mm.
De fapt, ca și butoaie de arme, pistol de trunchi flare are aceeași caracteristică - este netedă, cu excepția faptului că, spre deosebire de puști, un pistol de semnalizare în portbagaj de-a lungul întregii lungimi a aceluiași diametru, fără trecerea de la camera de la restul butoiului. carabine cu teava neteda (cu țeavă cilindrică Drill) au camera, diametrul corespunzător geometriei exterioare a bucșei mandrinei și restricția (în puști numite reunite de intrare) - trecerea de la camera de la alezajul însuși - al cărui diametru corespunde diametrului interior al manșonului.
Acest lucru a fost făcut intenționat, pentru a extinde gama de muniție folosite, ceea ce face ca pistolul un universal pentru toate tipurile de calibrul său. Faptul că cartușe pirotehnic uneltele, în funcție de scopul, are o valoare diferită pentru un motiv oarecare și manșonul cartușe de semnalizare sunt realizate de lungimi diferite. Diametrul interior al manșonului este de asemenea diferit, deoarece de metal folosit și cu pereți subțiri și un manșon din carton gros.
Datorită faptului că un proiectil balistic pirotehnice care nu a impus astfel de cerințe stricte cu privire la balistica glonțului, împușcat mitraliilor sau un shot de design de arma semnal este destul de simplu. proiectil pirotehnică poate trece prin gaură cu un decalaj mai mare sau mai mică, în care gazul este furnizat de pulbere elastic obturaiei pâslă wad care necesită nici caneluri, nici mai lustruirea suprafața interioară a unui alezaj neted.
pistoale de semnalizare, de obicei, un singur-a făcut, dar există puști de vânătoare de probe (26 mm cu două țevi pistol Walter, personalizat-proiectat Vermahta). Crearea și revolvere semnal de proiectare (5-rotund de 37 mm revolver Pestich 1879 pentru semnalizarea marină cântărește 9,5 kg și a fost stabilită la foc, la pivotare pe puntea navei), dar răspândită datorită caracterului voluminos extreme nu au fost obținute.
Au existat, de asemenea, alte modificări multi-barreled, dar în cele din urmă au fost respinse din cauza greutății și dimensiunilor, nu de puține ori din cauza complexității de a proiecta, dar opțiunea Preferința încărcată individual.
Nomenclatorul de muniții, care sunt folosite pentru a trage un pistol de semnalizare, foarte mare. Există o stea și parașuta besparashyutnye cartușe de iluminare și semnalizare, precum și cartușe de multe stele besparashyutnye conținând doi-cinci zvezdok cu diferite combinații de culori. Împreună cu ardere zvezdki folosite și bombe de fum colorate. Mai mult, există acțiunea combinată a cartușelor, în plus față de a da un avertisment vizual urlând semnal sonor datorită prezenței fluierului pirotehnic șutează împreună cu proiectil. Cartușele de fum sunt diurn și muniție cu ardere zvezdki -nochnymi, acesta din urmă fiind utilizat cu succes, atât în timpul zilei și noaptea. Semnal inaltime de ridicare ajunge la 100-150 m, în funcție de tipul de proiectil pirotehnic și mediul extern, care permite semnal vizibil de mulți kilometri.
Cartușele sovietice 26 mm
Germană muniție de 26 mm, în timpul războiului
Clasic pistoalele-semnal linie dezvoltat după 20 de ani ai secolului trecut. Caracteristica principală a design bun - un butoi, sau pluton de declanșare shnelerny.

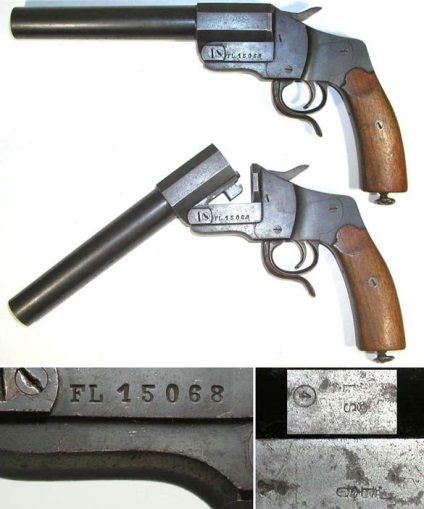

Design-ul de pistoale moderne au apărut la sfârșitul anilor 19 - inceputul secolului 20. În deceniile următoare, schimbările au de fapt doar forma și designul pistoale, a luat o formă mai modernă, precum și de optimizare de proiectare mai mare. Astfel, design clasic, a experimentat multe imitații, poate fi considerat un pistol de semnalizare german de F. Walter după primul război mondial. În 1922 an, ordinul Reichswehr, Walter a produs semnal unicharged pistol Leuchtpistole (Leu.P.), un calibru de 26 mm. Construcții și proiectare a fost atât de mult succes încât designul general al pistol de semnalizare este păstrată până astăzi în modele mai moderne ale altor producători.
În Ucraina, în ciuda independenței 20, încă mai este pe furnizarea de arme de 26 mm flare Shpagin eșantion 1944 NPN-44, și predecesorul său - arma 26 mm Rdultovskogo creat înainte de revoluția din 1917. Acesta diferă numai în formă și design mai tehnologice. În plus, flota internă utilizat 38,1 mm (1,5 inch) pistol de semnalizare Veri Design US Navy Locotenentul Edward Veri, proba în 1878 a avut loc la furnizarea, cel puțin până la sfârșitul anilor 1930.
În ultimele decenii, proiectarea de arme a început să folosească materiale sintetice pentru a face arme mai ușor și mai rezistente la coroziune, și mai ieftin de producție. De exemplu, 26 mm pistol de semnalizare companie HK P2A1 „Heckler Koch „(Germania), are o greutate de 620 g, în timp ce aceeași dimensiune și pistol calibru NPN-44 are o greutate de 900 g
Primul pistol de semnalizare a fost fabricat în structura clasică, folosind aliaje ușoare, care să permită reducerea radical greutatea „racheta“ - un cal model de P3. 26 mm, iar al doilea model APE în trei modificări (civile, speciale, militare). Acest lucru este destul de unic în dispozitivul său electronic de pornire tip de alarmă sextuple, nomenclatura muniție pentru care a fost prelungit de la semnalizarea normală la speciale, lumină și zgomot, incendiare, gaz, traumatică și chiar muniție de foc.
Apropo, producătorii noștri pe piața internă nu sunt primii care au încercat să aplice „pistol“ și alte tipuri de „activități“, nu numai pentru a furniza semnale luminoase și zgomot. Astfel, chiar și în timpul al doilea război mondial, în special pentru standardul pistolului de semnal sovietic NPN-44 dezvoltat spetsboepripasov incendiare. Rachetele Navy pe baza unui regim special au fost făcute pentru a arunca toate acostarea pe chei sau la bordul altei nave, iar armorers iugoslav în mod specific pentru NPN-44 a creat un 26mm cartuș tăcut special pentru tragere la inamic, deoarece apa de mai sus și subacvatice.
Apropo, potrivit colegului nostru Jurgen (Shooter avocat). El a scris despre acest lucru în LJ lui - la sfârșitul anilor 1980. Marinei Iugoslavia a considerat problema creării de arme multi-scop pentru forțele speciale de scafandri. Acesta trebuie să trage deasupra apei și sub apă, să tacă și să-i trebuie să fie ușor de operat cu mănuși. În acest moment, Occidentul a fost extins sub apă pistol Heckler & Koch P11, strict secret. În blocul estic astfel de arme au fost practic absente.
Marinei informații Iugoslavia a semnat un contract cu EBW Birou de proiectare, situat în Austria în Linz. Compania a avut o vastă experiență în dezvoltarea de arme militare. Termenii de referință au fost după cum urmează:. Următoarea armă de luptă înotătorului trebuie să trage în tăcere deasupra apei și sub apă la adâncimi de până la 40 m; au o masă mică și dimensiuni; au o gamă eficientă de filmare sub apa - 20 m și 10 m în aer .; permite mănuși de serviciu; stantare cilindrilor prin scufundare cu aer comprimat. Austriecii nu au sperie complexitatea sarcinii, compania EBW cu ea făcut față onorabil. Mai mult decât atât, practic fără arme noi, dezvoltate nu a fost; de fapt, doar austriecii au creat o muniție specială, care ar putea fi concediat de la toate tipurile de semnal pistol de calibru 26 mm. În ciuda modelului destul de succes, până la sfârșitul dezvoltării muniției în Uniunea Sovietică a fost dezvoltat mai multe cu tulpină, și revista de arme pentru înotători de luptă, astfel încât SSU (auto Supressing unitate), și a rămas nerevendicată pentru forțele speciale ale Pactului de la Varșovia.
Gun proiectat de celebrul designer sovietic G.S.Shpaginym în 1943. Este o armă de mână lină destinat pentru arderea cartușe de semnalizare și de iluminare diferite culori de combustie.
pistol de semnalizare are un design simplu și de manipulare, precum și funcționarea fără probleme și de încredere. Pentru încărcare sa este necesar să apăsați dopul, rotiți tija (ca într-o pușcă de vânătoare), introduceți cartușul de semnal și a pus tija în loc.
Orice arma obiective turistice nu. Rata lui practic ajunge la 10-12 runde pe minut. fotografiere Pistol se desfășoară în principal activități de semnalizare runde zi și noapte.
26 mm funcționare noapte cartuș semnal constă dintr-o căptușeală de hârtie cu un capac din alamă (jos), amorsa, expulzând taxa gaz propulsor de pulbere neagră și zvezdki semnal.
Ridicarea teanc de bancnote responsabil de carton acoperit pe partea de sus, cu un orificiu central sigilat cu tifon. Deasupra teanc de bancnote de carton pus simțit teanc de bancnote cu o gaură centrală, care înmoaie lovitura de gazele de ridicare taxa zvezdki. Deschiderile din Pyzhi servesc pentru a transmite flacara zvezdki. Zvezdki stivuite în cartuș este presat ferm împotriva padding pâslă. Partea superioară a manșonului este wad carton închis, sunt fixate prin bordurare marginile mânecilor. Pe pyzhe sunt semne distinctive și de culoare, respectiv, taxa de semnal de ardere de culoare.
Când taxa de ridicare a tras ejectat zvezdki, zvezdki o compoziție de aprindere este aprins prin ridicarea gazelor de încărcare. După ardere compoziția aprinzător (încă în creștere), luminile zvezdki și dă o anumită culoare flacara. zvezdki timp de 6,5 s ardere, înălțimea de 90 m, vizibilitatea semnalului de până la 7 km de ridicare. Cartușele de semnal de 26 mm este utilizat cu unul, doi sau trei foc diferite zvezdki. Acest lucru permite o combinație de culori și de a crește numărul de semnale diferite.
26 mm semnal de funcționare zilnică a cartușului în locul compoziției zvezdki de fum semnal de culoare are un înveliș, de asemenea, numit zvezdki. O pungă de compoziție de fum este plasat în cartuș, care este introdus în manșonul și wad carton închis. De la capătul cu care se confruntă taxa de ridicare, compoziția fumului este ochet închis cu o gaură în centru. În acest orificiu se introduce segmentul de siguranță, care joacă rolul de moderator. Când a tras, gazele de pulbere emit zvezdki și retardant inflamabile. Până în momentul în care ajung la cel mai înalt punct de ridicare zvezdki încetinitorul arde prin și aprinde amestecul a fost zvezdki de căldură. Înălțime ridicare zvezdki până la 65 m. Un nor de fum poate fi văzut de la o distanță de până la 2 km timp de 10 s la 30 ° C cu un vânt și pe vreme calmă. Pentru mintea cartușului exterior ar putea cunoaște tipul de semnal, teanc de bancnote de sus este vopsit în culoarea corespunzătoare. În plus, pe partea superioară Pyzhah runde de acțiune noapte stoarse forme convexe, care pot determina scopul cartușului și culoarea de foc la atingere în întuneric.
Dezavantajul cartușelor de 26 mm și iluminare de semnalizare este ca demască ardere traiectoria zvezdki, și, prin urmare, formațiunile de luptă.
Date tehnice ale Shpagin arma de semnal (NPN)
Greutate pistol neîncărcat - 0,9 kg
Greutate pistol încărcat: 0,96-0,975 kg
Lungime totală - 220 mm
Lungimea barrel - 150 mm
