Generator Reno Logan, care ar putea avea nevoie de înlocuire în caz de eșec al operațiunii de asamblare este simplu. Dar eliminarea generatorului Renault Logan va trebui să efectueze o foarte în condiții de înghesuit. În acest caz, inițial avem nevoie pentru a elimina generator de centura Logan, iar pentru acest lucru, este necesar să se determine care dintre cele două circuite de curele de transmisie utilizate pe masina ta.

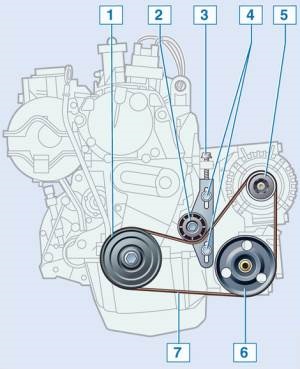

În cea mai simplă versiune a Reno Logan fără aer condiționat este utilizat următoarea schemă conduce o centură de generator, Vezi fotografiile de mai jos.
- 1 - unitate accesoriu scripete
- 2 - cu un suport cu role de tensionare
- 3 - un șurub de reglare
- 4 - un bolț de fixare a unui braț al unei role de tensionare
- 5 - fulie alternator
- direcție scripete pompă - 6
- 7 - centura
Pentru a scoate generatorul centura Logan în această configurație este suficientă pentru a slăbi șuruburilor de fixare a unui braț al unei role de tensionare (4) și deșurubați șurubul de reglare (4). Astfel, rola de tensiune încetează de a pune presiune pe centura, va slăbi și puteți elimina cu ușurință de mână. Reversed set spate și trageți centura cu șurubul de reglare (3). Pentru a verifica tensiunea corectă a generatorului de sub degetul mare presa centura auto pe la mijlocul distanței curelei dintre scripeți, pompa de servodirecție și arborele cotit. Când apăsarea curelei 10 kgf forța de deformare trebuie să fie 6 - 8 mm.
Dacă instalația de aer condiționat Renault Logan în valoare în timp ce centurile de circuit este după cum urmează, la fel ca în fotografia de mai jos.
- 1 - unitate accesoriu scripete
- 2 - role de tensionare
- 3 - o pompă pentru scripete de servodirecție
- 4 - fulie alternator
- 5 - aer conditionat scripete compresor
- 6 - role de sprijin
- 7 - centura

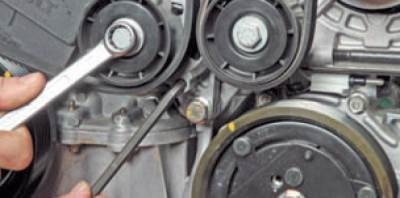

Aici, pentru slăbirea curelei alternatorului și cheia sa de retragere suplimentară necesară pentru a slăbi șurubul 13 rola de tensionare și suportul rolei este pivotat sensul acelor de ceasornic împotriva forței arcului dispozitivului de tensionare, pentru a alinia orificiile din suportul și nișa în corpul rolei al dispozitivului. Apoi fixati consola cu role, introducând în gaura sa și locașul din carcasă hexagon de tensionare 6 sau tijă 6 mm în diametru (se poate insera o șurubelniță, de exemplu). După cum se arată în fotografia de mai jos.

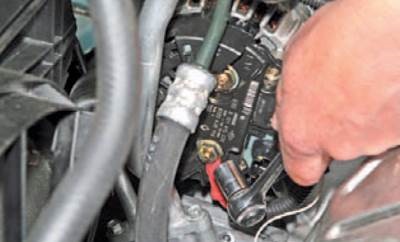

Apoi scoateți centura slăbită a generatorului. Acum puteți continua să eliminați și să înlocuiți generatorul Reno Logan. Pentru a face acest lucru, deconectați fișa de conectare de la „minus“ un cablu de baterie. Deconectați conectorul de la conectorul generatorului de excitație prin apăsarea pe dispozitivul de blocare cu o șurubelniță. Apoi, cheia 13 B2 + deșurubați piulița de montare borna pozitivă a generatorului și scoate sârma. A se vedea fotografii.
Șeful 13 rândul său, departe de fixare suport șurub conductă de evacuare a tubului la suportul motorului de servodirecție.
Abate șuruburile de fixare a pompei la suportul motorului de servodirecție și fără a deconecta tubul pompei și furtunul atinge-l deoparte. Apoi, o cheie inel sau cap 13 îndepærta inferioare două șuruburi de fixare a generatorului la consola motorului și șurubul superior.

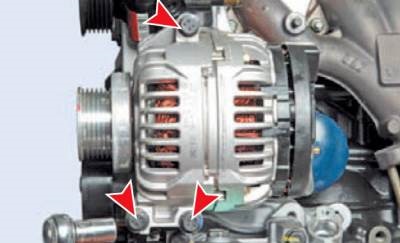

Toate cele trei șuruburi ale generatorului, care păstrează unitatea prezentată în fotografia de mai jos pentru claritate.
Acum Generatorul Reno Logan este îndepărtat, puteți pune un nou unul sau repara cel vechi. Design-ul generatorului este destul de simplu și înlocuirea unității regulator de tensiune sau redresor, de obicei, nu provoacă dificultăți. Această afirmație este de asemenea util proprietarilor Renault Sandero.
