Un grafic al circuitului electric prezentat în Fig. 11, b. In acest grafic copac prezentat în linii îngroșate.
Deoarece graficul este setul de ramuri de copac care leagă toate componentele de circuit, dar nu formează o buclă închisă, este evident că arborele prezentat în Fig. 11 b, nu este unic.
Studenții sunt încurajați să elaboreze propriile versiuni ale altor copaci pentru un anumit grafic.
Conexiuni Matrix (noduri) vor avea forma:
Această matrice este scris la k-1 noduri și, prin urmare, se pare, de asemenea, nu este singura posibilă. Se înregistrează matricea A, dacă este îndepărtat, de exemplu, primul nod, sau 2 minute.
Specificarea direcției buclelor circuitului în sens orar (fig. 11, b), vom scrie circuitul matrice

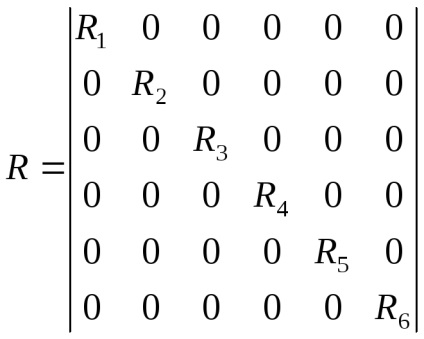

Pentru a înregistra pe ecuațiile legii lui Kirchhoff necesită rezistență circuit de matrice mai diagonală:

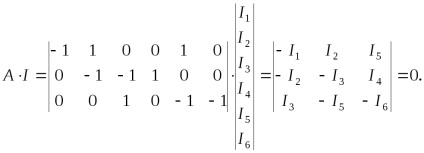

Multiplicarea compuși curenții de ramură matrice-vector-matrice au

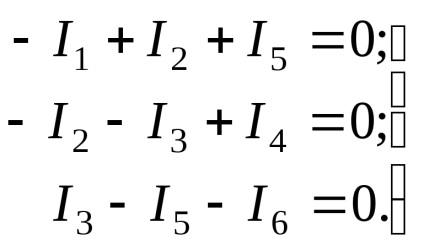

Ea ecuații scris pe legea 1 st Kirchhoff lui.

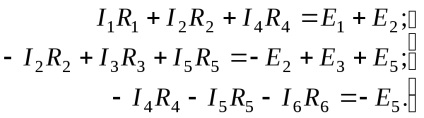

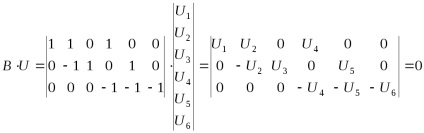

Contururile Următoarea matrice înmulțită cu vectorul-matrice accentuează ramuri
Sau obține ecuația:
Având în vedere faptul că

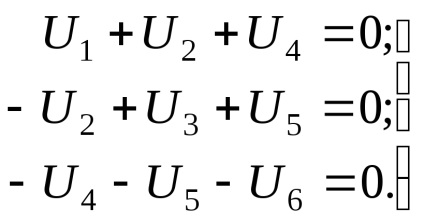

Această ecuație, scrisă în Legea a 2-a lui Kirchoff.
8. * Pentru circuitul prezentat în Fig. 11, o, scrie sistemul de ecuații pentru circuitul de calcul de către curenții de buclă și potențialul de nod utilizează circuite matrice și conexiuni.
La calcularea circuitului utilizat de ramuri de conducere nodale matrice diagonală:

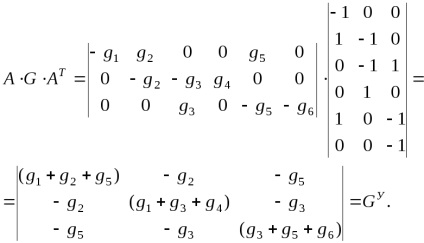

Se înmulțește matricea de matricea compușilor conductanțe
Rezultatul a fost o matrice de conductivități nodale.

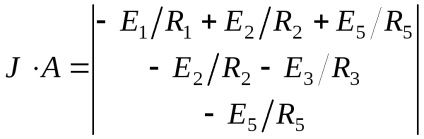

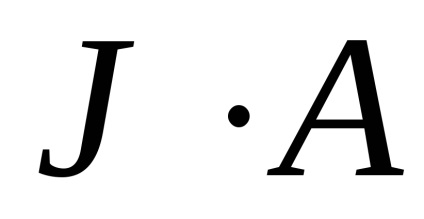

Mai mult, matricea G se înmulțește cu vectorul Y nodurile matricei potentiale, iar vectorul matrice ramuri curentele surse de curent este multiplicat cu compușii matricei
, (*)
Urmând pașii de mai sus ne
tolerată

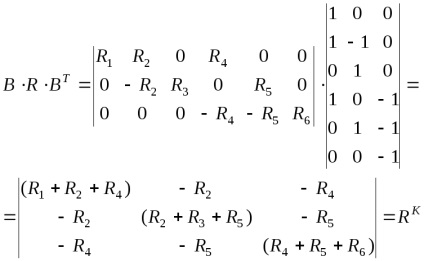

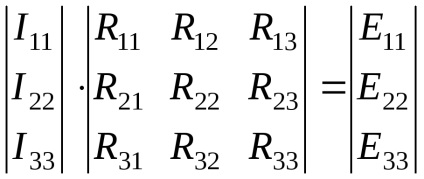

Pentru sistemul de ecuații într-o buclă de curenți de metodă contururile necesare ale matricei, înmulțită cu matricea diagonală a ramurilor de rezistență
A primit bucla impedanta matrice.
Contururile Următoarea matrice înmulțită cu vectorul-matrice EMF Surse sucursale
Rezultatul a fost o schiță EMF vector-matrice.
- rezistență și rezistență între conturata circuite
1.4. Metoda generatorului echivalent.
9. * Se determină citirile în circuitul prezentat în figura 12, și dacă: R1 = 10 Ohm; R2 = 50Om; R3 = 40Om; R4 = 20Om; R5 = 20Om.
