Pompele moderne de beton sunt capabile de a oferi amestecuri pentru sute de metri pe verticală și pe orizontală pentru mii. Cum „inima“ a acestor mașini - un ansamblu de pompă? Dispozitivul și tipurile de pompe de beton pentru diferite scopuri pot fi foarte diferite, dar toate au un lucru în comun: ele fac parte din pompa volumetrică. Aceasta este, soluție injectabilă sau prin schimbarea pompei volumetrice volum de lucru.
Dispozitiv cu pompă de beton este de mai multe tipuri:
Principiul de funcționare pe care se bazează majoritatea pompei de beton - este principiul cilindrului și pistonul. Primele mașini de acest tip au un cilindru în care un piston, supt alternativ soluția din buncărul de alimentare, împingându-l în betonoprovod. flux de comutare efectuat pereche de supape.
Două pistoane care lucrează în opoziție, nu se poate dubla numai performanța unității, dar, de asemenea, pentru a minimiza pulsație de presiune în conducta de presiune, ceea ce face din beton uniformă de alimentare. În prezent, cel mai frecvent mecanism de pompe puternice de beton - piston, cu o valvă rotativă.
În formă de S gate gate în formă de C
Supapa rotativă (amortizor) este o formă specială de țeavă swinging la capătul fix al care este atașat betonoprovod și celălalt capăt, se deplasează printr-un arc, conectat la cilindrii, la rândul său. În beton modernă pompă este folosită în principal trei tipuri de amortizoare:
• S formă (BSF),
• în formă de C (CRB),
• Rock-gate (RL).
Există și alte tipuri de porți:
• Balamaua Amortizorul diferite de cele menționate mai sus, iar celelalte cinematica balama soedinenieniem cu betonoprovodom;
• Gateway - un sistem de obloane plane,
• Rotirea ventil plat.
Rotor (peristaltica) beton
pompă peristaltică liniar
În pompă de beton cu cerințe reduse pentru performanță și gama de aprovizionare se aplică o soluție de principiu de pompare peristaltice. Ansamblul pompei este un furtun flexibil, prin care sunt laminate rolele presoare. Soluție Rollers este forțat prin furtun în direcția de mișcare, forțând-o în linia de curgere
În pompă de beton modernă folosește o pompă rotativă cu bucșă elastică interschimbabile, care funcționează pe același principiu. Astfel de role o pompă de deplasa de-a lungul circumferinței, iar furtunul este așezat pe suprafața interioară a tamburului. Datorită acțiunii abrazive puternică a soluției manșon de pompare uza destul de repede și trebuie să fie înlocuite în mod regulat.
Aspirație sau vacuum port este conectat la buncăr și de descărcare sau o descărcare - la betonoprovodu.
Șurub sau gerotornye
Ansamblu șurub sau pompă gerotor este utilizat în pompe de beton compacte si masini de tencuit. Ea se bazează pe un ax cu șurub, care lucrează ca un șurub.
Spre deosebire de o unitate de operare pompă convențională șurub gerotor este o pereche de conjugat șurub „ax titular“. Val - un singur sau dublu șurub cu filet, iar colivia are de-a lungul axei sale o cavitate în formă de două sau trehzahodnogo șurub. Pasul două șuruburi coincid, dar din cauza diferenței numărului de robinete între ele este formată din cavități închise care sunt deplasate prin rotirea arborelui axial, împreună cu soluția de umplere.
Unitate de șurub compact exclusiv a creat pe o pompă de beton bază realizate manual, având o dimensiune de un camion mic, cu un rezervor, un motor electric și unitatea de presurizare.
Gerotor pompa de beton are restricții la dimensiunea maximă a particulelor solide. De obicei, este de 6 - 10 mm. Prin urmare, astfel de dispozitive sunt utilizate pentru furnizarea de tencuiala si in alte amestecuri, fără incluziuni mari.

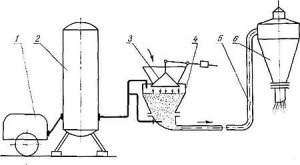

Compresor pneumatic
Pneumosupercharger aerul este furnizat sub presiune în camera etanșă și împinge soluția.
Poate prepara un amestec de beton prin încărcarea componentelor într-un buncăr, urmat de agitare.
Datorită presiunii ridicate se referă la dispozitive periculoase.
diafragmă de beton
Principiul de funcționare Principiul de funcționare a inimii
OPERARE: fluid intră în camera, peretele este comprimat, supapa de admisie este închisă, se deschide ieșire.
Diafragma mortar utilizat pentru a furniza tencuiala.
Hrănirea înălțime de 35 de metri, la 150 de metri distanță de pompare.
Mărimea de nisip care nu depășește 5 mm.
În conformitate cu același principiu al lucrărilor inimii. De altfel, contracția ventriculelor operate de energie electrică, de control vine de la nodul sinusal. În cazul în care un semnal electric trece este rău, sau din contra, este foarte bun (Koroto) boala în curs de dezvoltare de inima, cum ar fi bloc cardiac, și tahicardie.
Motorul electric este de asemenea, de exemplu, din cauza firelor de oxidare sau a circuitelor, când începe să funcționeze mai rău.
