Combinând tije de oțel, benzi fundație armiruya, se pune întrebarea multe naturale: cum de a efectua corect suprapunerea armăturilor și ceea ce ar trebui să fie lungimea sa. La urma urmei, asamblarea corectă a cadrului metalic al puterii, va preveni deformarea și distrugerea unei structuri de beton monolit a sarcinilor care acționează pe ea și de a crește durata de serviciu, fără probleme. Care sunt caracteristicile tehnice de performanță a îmbinărilor cap la cap, considerăm că în acest articol.
Compus Tipuri supapă de suprapunere
În conformitate cu cerințele de bază croitor de beton trebuie să aibă cel puțin două armare continuă pentru bucle fără sudură. Îndeplinesc această condiție, în practică, permite andocarea tije de armare se suprapun. Compușii din articulațiile pot fi de mai multe tipuri:
- Suprapunerea fără sudură
- Sudate și îmbinări mecanice.
Prima versiune a unui compus utilizate pe scara larga în construcția de locuințe privat, datorită ușurinței de performanță, disponibilitate și materiale low cost. În acest caz, utilizați o clasă comună de prindere A400 AIII. Docking suprapunere fără sudură rebar poate fi realizată cu ajutorul firului de legare, și fără ea. A doua opțiune este cel mai des utilizată în clădiri comerciale.
Conform fitingurile de conectare a reglementărilor în construcții se suprapun la împerechere și sudarea implică utilizarea de tije, cu un diametru de până la 40mm. Institutul American de ciment ACI permite utilizarea de bare cu o 36mm maximă a secțiunii. Pentru tijele de armare a căror diametru depășește valoarea specificată, pentru a utiliza un tur nu este recomandată din cauza lipsei datelor experimentale.
Conform construcției actelor normative este interzis să efectueze o suprapunere de armare la împerechere și sudarea în zonele de concentrare maximă a încărcăturii și tijele metalice supratensiunilor la sol.
Compusul rebars de sudură se suprapun
Pentru sudare de construcții dacha de armare tur este considerată drept costisitoare, datorită costului ridicat al tije metalice grad A400S și A500S. Ele sunt sudate la clasa. Care crește în mod semnificativ costul materialelor. Utilizați tije fără indicele „C“, de exemplu, o clasă comună A400 AIII, este inacceptabil la fel de mult atunci când metalic încălzit își pierde rezistența și rezistența la coroziune.
Cu toate acestea, în cazul în care vă decideți să utilizați tije clasa sudate (A400S, A500S, B500C), conexiunile lor să fie electrozi de 4 ... 5 mm diametru sudat. Lungimea sudurii și a suprapunerii depinde de clasa de armare.
Lungimea sudurii îmbinării ea la
Clasa de armături metalice
Pe baza datelor de mai sus se vede că atunci când se utilizează tije de oțel mating cu V400S clasa valoare se suprapun, respectiv, iar sudura este de 10 diametre de armare sudate. Dacă puterea tijelor radier desenate ᴓ12 mm, lungimea sudurii de 120 mm, care este, de fapt, se va conforma GOST 14098 și 10922.
Conform standardelor americane nu pot fi sudate cruce Rebar. Sarcina ce acționează pe baza poate provoca posibile fracturi, atât tijele și scaunele de conectare a acestora.
Compus armătură suprapus cu împerechere
În cazul mărcilor comune de AIII tije A400, care ar transmite efortul de design de la un bar la altul, folosind metoda de conectare fără sudură. În acest locuri speciale de supapă de sârmă se suprapun se leagă. Această metodă are propriile caracteristici, iar acestea sunt cerințe speciale.
Opțiuni se suprapun armături metalice
În conformitate cu Foarfecă curent bezsvarochnoe tije de conectare pentru montarea de beton de putere schelet pot fi produse prin una din următoarele:
- Acoperiți tijele de profil cu capete drepte;
- Suprapuneri rebar se încheie direct cu privarkoj sau instalare pe tot parcursul de by-pass care se extinde transversal tije;
- Cu capetele curbate în formă de cârlige, bucle și picioare.
astfel de compuși pot fi tricota profilate cu diametrul de armare de 40 mm, cu toate că ACI-318-05 SUA standard permite utilizarea tijelor cu un diametru de cel mult 36 mm.
Utilizarea de tije cu un profil neted necesită utilizarea compusului variante nahlestnogo sau prin sudarea armatura transversala sau utilizarea tijelor cu cârlige și file.
Cerințele de bază pentru realizarea de compuși se suprapun
Când imperecherea rosturile de montare se suprapun, există anumite reguli de documentației de construcție. Acestea definesc următorii parametri:
- Cantitatea șipci tije;
- Caracteristicile de dispunere a compușilor se betonate în structura corpului;
- Amplasarea șoselei de centură adiacente unul cu altul.
Contabilizarea acestor reguli vă permite să creați structuri robuste din beton și a prelungi durata de funcționare a acestora fără probleme. Acum, totul în detaliu.
În cazul în care este conectat la împerechere nahlestnye racordare de
SNP nu permite amplasarea scaunelor împerechere accesorii se suprapun în zonele de mare stres asupra lor. Nu este recomandat pentru a plasa articulațiilor și în locuri în care barele de oțel se confruntă cu stres maxim. Toate tijele de conectare de andocare sunt cel mai bine plasate în zonele neîncărcate de beton în cazul în care construcția nu se confruntă cu stresul. La umplerea strip fundație de by-pass valve terminații răspândit în locuri cu un cuplu minim și cu momentul minim de încovoiere.
În lipsa posibilității de a realiza condițiile de prelucrare a datelor, lungimea suprapunerii barelor de armare 90 sunt temporizate diametre pervaze tije.
Ce se poate face cu suma de suprapunere de tricotat armare
Deoarece documentația tehnică de suprapunere de supapă de împerechere definită, se specifică în mod clar lungimea de compuși de andocare. Cantitățile pot varia, nu numai pe diametrul tijelor folosite, dar și pe parametri cum ar fi:
- Caracter de sarcină;
- Mark beton;
- Clasa armături metalice;
- compus Scaunele;
- Assignments din beton (plăci orizontale, grinzi sau coloane verticale și stâlpi de perete monolit).
rebars splicing atunci când efectuează suprapunere
În general, lungimea tijelor de armare suprapuse în timpul tricotat este influențată de forțele care apar în balamale, forțe perceptibile de adeziune cu beton, care afectează întreaga lungime a îmbinării, și forțele care asigură rezistență la ancorarea barelor de armare.
Criteriul fundamental în determinarea lungimii supapelor de admisie cu împerechere, luate diametrul său.
Pentru comoditatea calculelor suprapunerii barelor de armare la imperechere putere schelet de fundație monolit oferim tabelul cu aceste valori și de intrare a acestora diametru. Aproape toate valorile sunt reduse la 30 de ori diametrul tijelor folosite.
Dimensiune diametre supapelor de admisie
Ca poziționate una în raport cu cealaltă derivație de armare
Pentru a crește rezistența cadrului de putere al fundației este foarte important să avem armătura se suprapune în raport unul cu celălalt, în ambele planuri corpul de beton. SNP și ACI recomandat pentru a furniza compuși astfel încât într-o secțiune a fost nu mai mult de 50% din by-pass. Extensia la distanță, așa cum este specificat în reglementările trebuie să fie de cel puțin 130% din ansamblul conector tijă de conectare lungime.

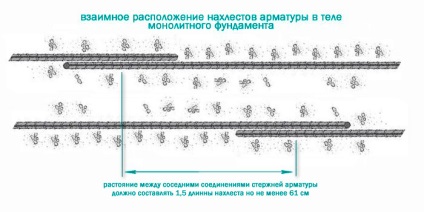

Dispunerea reciprocă a armaturii în corpul de beton al șoselei de centură
În cazul în care centrele supapelor se suprapun tricotate sunt într-o valoare specificată, se consideră că compușii tijelor situate într-o singură secțiune.
În conformitate cu standardele ACI 318-05 aranjament reciprocă a articulațiilor de legătură ar trebui să fie de cel puțin 61 de centimetri. Dacă distanța nu se observă, crește probabilitatea de deformare a fundație din beton armat pe sarcinile exercitate pe ea în timpul construcției clădirii și exploatarea ulterioară a acestuia.
