Cum se conectează UPS sau la un invertor la sistemul de încălzire în cazul în care instalația electrică se face prin clapeta automată? Răspunsul nu poate fi la fel de evident ca ar putea părea la prima vedere. Să ne uităm la un exemplu concret de schemele de conexiuni greșite și corecte.
schema de conexiuni defectuoasă
Un client a venit la noi cu o cerere de a efectua un audit al UPS-ului este conectat la sistemul de încălzire, care a fost efectuat de electrician locale. specialist în turism a fost efectuat, care este de a diagnostica problema: nu rupte sursă neutră. Aici este schema de conexiuni:
Conexiune incorectă a UPS-ului: General Neutru
neutru total la conectarea UPS
In aceasta anvelopa a devenit izolat punctul neutru al pompei de încălzire, cazanul și sursa în sine. Solutia: crearea unui autobuz neutru suplimentar.
Conducerea conectarea corectă a UPS-ului

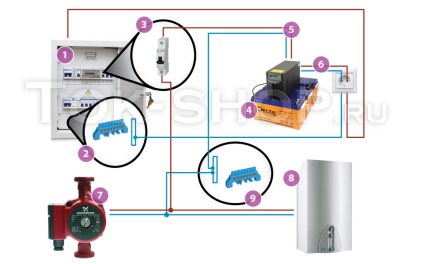

Atunci când toți consumatorii redundante tester de ajutor neutru au fost identificate și afișate pe un autobuz separat (9):
Conexiune corectă cu o pauză de neutru

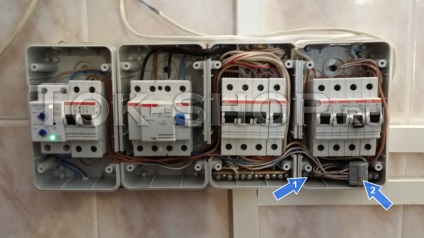

După corectarea sursei circuitului nu mai generează o eroare și funcționează în mod corespunzător:
Total (1) redundante și neutre (2)
Apropo, o eroare dintr-o privire pentru electrician non-profesionale pot fi invizibile.
P.S. Cititorul atent poate fi observat în a doua fotografie în continuare pare a unității stânga pentru montare pe șină DIN - un UZM-51M, pe care o vom avea o conversație separată.
