Toate fac o dată ceva pentru prima dată. Când vine vorba de mașini și produse electronice, o mai bună „măsură de șapte ori“ (întrebările frecvente) înainte de a începe să faci ceva, va fi mai ușor și mai ieftin în cele din urmă l-am scris înainte despre cum să selectați o locație pentru amplificator auto. Astăzi vom vorbi despre modul de conectare amplificator auto.
Să presupunem că ați ales deja un amplificator audio auto și a găsit în mașina ta este un loc bun pentru al instala. Acum trebuie să-și petreacă o cabluri de alimentare bun pentru amplificator de putere, conectarea la difuzoare și amplificator noastre pentru a aduce semnalul de la unitatea de cap (radio). Acum primele lucruri mai întâi.
1. Instalația electrică de alimentare pentru amplificator auto.
De asemenea, este necesară pentru a proteja izolația suplimentară de sârmă, adesea tub ondulat (tuburi) utilizate în acest scop. ar trebui să fie plătit pentru a plasa firul trece prin peretele compartimentului motorului o atenție deosebită. glisați ușor firul printr-una dintre deschiderile de fire, de obicei, cu un dop de cauciuc. Să depună toate eforturile pentru a menține firul căzut pe metal și să nu se uzeze.

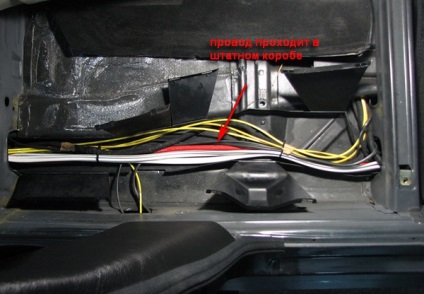

traseu cu atenție cablul prin cabină, astfel încât să nu vină în părțile în mișcare (volan, pedale, alergători scaun - nu râde, există greșeli).
Aici pe fotografie stânga unui tipic terminale amplificator de putere. Noi conectam plumb noastre pozitive de la baterie la terminalul + 12V, plumb negativ din organism la terminalul GND (sol - sol). Al treilea terminal de «distanță» este utilizat pentru a conecta firele de control de la radio. Se pare că pe acest fir + 12V atunci când porniți radioul și controlează astfel amplificatorul de comutare radio. De obicei, sisteme stereo este albastru de plumb sau albastru cu o dungă albă.
2. Se întinde firul de semnal de la recorder.

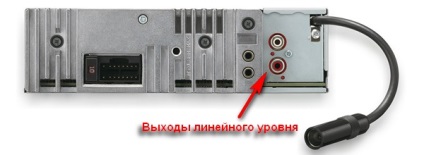

Acum trebuie să prezinte un semnal de muzică de la sursa noastră de sunet (radio) la amplificatorul nostru. În cele mai multe cazuri, vom lua semnalul de la ieșirea liniei de radio (Line Out) ( „clopote“ de pe panoul din spate). Iată cum arată:
Diferite recorder poate fi un număr diferit de ieșiri de linie. Un maxim de trei perechi (nu inclusiv centre multimedia în cazul în care pot exista mai multe) - va fi afișat pe față. Spate. Sub anume iesiri audio pentru a conecta difuzoare frontale, și subwoofer spate ale amplificatorului. Selectați formatul de ieșire (e) corespunzătoare. Aici includem un cablu special de interconectare ecranat. Alegerea de interconectare - material pentru un alt articol, mă voi limita eu aici nu-zgârciți la bordul „interconecteaza“, pentru a alege cea mai înaltă calitate pe măsură ce permite bugetul.
De asemenea, trebuie să ajungă la firul de control amplificator. am vorbit despre mai devreme. Acest lucru se poate face cu mezhblokom, în plus, în unele fire de interconectare a construit deja un fir separat.
Dacă instalați un amplificator cu 2 canale veți avea nevoie de un mezhblok cu două canale, dacă patru canale, atunci aveți nevoie de două dublă sau quad aici astfel. Ce se poate face în cazul în care player-ul este doar o pereche de ieșiri de linie (atât în imaginea noastră de mai sus) și aveți nevoie pentru a trimite un semnal la amplificator cu patru canale? Apoi, puteți utiliza așa-numitul Y-adaptor (splitter). Acest splitter are o intrare și două ieșiri pentru fiecare canal, astfel încât să se obțină două perechi de audio stereo. A se vedea ilustrația:
amplificatoare moderne normale (AUDISON de exemplu) au capacitatea de a conecta intrările paralele interioare, astfel încât Y-adaptor nu va fi nevoie.

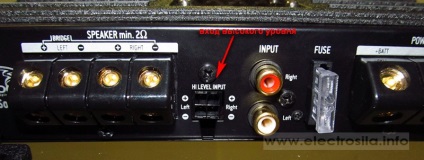

Puteți lua, de asemenea, un semnal direct de la ieșirile recorder la difuzoare (semnal de nivel înalt), în cazul în cazul în care player-ul nu este ieșiri liniare. Cele mai multe amplificatoare moderne au intrări corespunzătoare pentru acest (Hi nivel de intrare). Conectarea firelor acustice convenționale în conformitate cu polaritatea și nu confuze canalul stânga la dreapta:
Există diferite scheme pentru a conecta amplificatoare auto. Am rupt exemplele de conectare cu privire la numărul de canale de amplificare:
Opțiunile de conectare pentru un amplificator cu un singur canal () monoblock
Conectarea amplificator cu două canale
Conectarea amplificator cu trei canale - conectarea în esență amplificator cu trei canale este un singur canal și amplificator cu două canale într-un singur pachet. Deci, după ce a citit cele două link-uri de mai sus, veți înțelege totul.
Conectarea cu patru canale amplificator
Conectarea amplificatorului cinci canale
Conectarea șase amplificator de canal.
3. pentru a ajunge și conectați cablurile la difuzoare
Acum, trebuie să vă conectați difuzoarele la amplificator. Facem utilizarea cablurilor difuzoarelor. Subiect: Selectarea firele difuzoarelor vor trebui să dedice un articol separat despre asta mai târziu.
