coloane metalice Dvuhvetvevoj
În industria construcțiilor metalice coloane dvuhvetvevoj pe scară largă. Ele sunt capabile să transporte încărcături grele, este un material recomandabil consumă.
Coloana este alcătuit din următoarele părți (Figura 1):
1. parte Nadkranovaya
2. Partea de macara
2.1. Ramura exterioară
2.2. ramură internă
2.3. elemente de zăbrele
3. Baza coloanei
4. Elemente de imbinare si nadkranovoy macara
loc de trecere 5. coloană
Figura 1 - coloana Clădirea industrială metalică
Acum, să ne uităm la fiecare parte în mod individual.
Secțiunea parțial nadkranovoy este, de obicei, o I-beam.

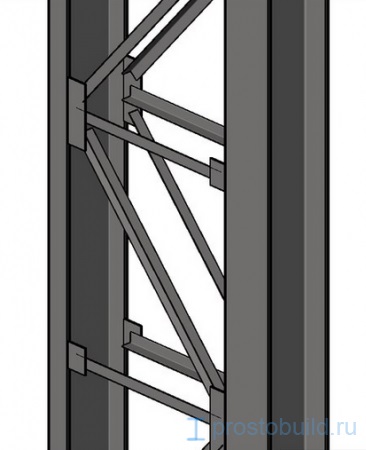

Partea macaralei este alcătuită din două părți (exterioare și interioare) care sunt membre zăbrele interconectate (Figura 2).
Figura 2 - Porțiunea de macara a coloanei metalice
Prin ramuri de plăci sudate, și le-au sudat colturi, formând o construcție dintr-o bucată.
La dvuhvetvevoj metal de baza coloanei lobate. Baza coloanei este formată din următoarele elemente (Figura 1):
1. Traverse
2. Placa de bază
3. Bolț de ancorare
4. placi de ancorare
Fundația 5.
Figura 3 - coloane de bază cu cruce
Această construcție este rigidă și face posibil să se ia momente de sprijin, deoarece fundație destul de masiv și baza coloana a dezvoltat și ancorarea de încredere.
Jugul suportă sarcina pe șirul de tijă și o transmite la placa de bază și placa suport transmite uniform sarcina la fundație. Bolț de ancorare și dale fixate rigid pe coloană, prevenind rotirea.

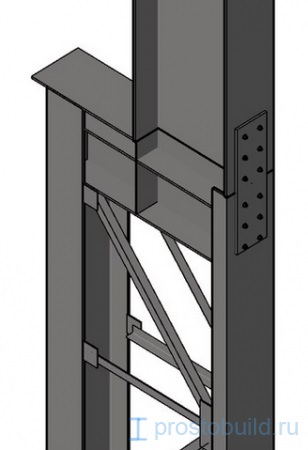

nadkranovoy Conjugarea si parti de macara
Se compune din următoarele elemente (Figura 4):
Figura 4 - nadkranovoy Conjugarea și macara piese
1. Traverse
2. superioară Cureaua (muchie orizontală)
3. Placa, care susține grinda macara pistei
4. Centura inferioară) muchie orizontală)
5. Nervura verticala
coloană de fixare de sus în jos este realizată prin intermediul traversi, și pentru a asigura rigiditatea generală de asamblare sunt centura orizontală (sus și jos) și nervuri verticale.
