Simplitatea diverse scheme electronice care folosesc LED-uri permite jambon novice dispozitiv propriu-made acasă fabricat din piese disponibile și necostisitoare. Consolidați cunoștințele lor în domeniul electronicii pentru a vă ajuta să proiectați folosind două LED-uri foarte simple. Trump aceste dispozitive este pornit LED-uri de lumină în modul care pot fi apelate prin clipirea LED-urile din prostonarechii. Ambele modele au propria lor trăsătură distinctivă - ușurința de fabricație și articole scumpe disponibile și nu. semnalizatoarele First întruchipare include medie tranzistor de putere un singur bipolar n-canal. Mai mult, un condensator, o capacitate de 470mkF 16B, și două rezistențe. Fluxuri circuit de 12V. semnalizatoarele de lucru este foarte simplu. Toate acumulate într-o încărcare a condensatorului, prin intersecția dintre emițător tranzistor / colector trimite la cip LED-uri, care, la rândul său, se aprinde viu. Scurgerea energia afară, el a încărcat din nou. Și așa mai departe la infinit. Al doilea sistem este un pic mai complicat, dar face parte din categoria de modele simple. Și astfel - un simplu flip-flop. Nu se va repeta în teorie, cu care esti, probabil, deja familiarizați cu, și începe de fabricație. La fel ca prima versiune, acest sistem, în cazul în care se întâmplă pentru prima dată, este mai bine să punctul de lipire de cabluri, plasarea tuturor componentelor de pe circuitul de sine. Ce avem nevoie? Două bipolară n-canal tranzistor este utilizat KT3102 intern; două electrolitic condensator 10mkF capacitate; două rezistor 300Om, și două - 27kOm. Și, desigur, alegerea ta, orice LED-uri preferate. Circuitul începe să funcționeze imediat. Fără nici o configurație suplimentară. Dispozitivul este alimentat de tensiune de 5V.
Aboneaza-te la grupul nostru VKontakte - chipidip,
și Facebook - chipidip
*
Numărul de scheme de modele diferite, folosind LED-uri în sute. Multe dintre ele sunt destul de simplu, și, prin urmare, lipire nimic pe cont propriu, alegerea dumneavoastră preferat de pre-construcție, chiar novice poate de pionierat, în primul rând a făcut cunoștință cu elementele de bază ale electronicii. LED-uri de iluminat, și mai ales modele folosind LED-uri, astăzi, una dintre cele mai interesante subiecte. Despre lampa stroboscop, am auzit deja. Creați o copie a luminii stroboscop cu LED-uri, așa cum a fost posibil, folosind doar numărul minim de componente electronice, și, desigur, fierul de călcat de lipit și capacitatea de a lucra cu el. Schema merge ușor și simplu, puteți punctul de cabluri, și poate fi pe o bucată de PCB. Elementele de circuit nu sunt capricios și necesită pentru întreaga lor de alimentare de 12V stabilizat de tensiune. Prin urmare, este posibil să se utilizeze un adaptor de 12V convențional, cu un consum de curent de 100 mA totale, de altfel, circuitul consumă aproape nimic. Și astfel în construcții - tranzistor joncțiune np, de exemplu KT315; limitarea rezistor în circuit emițător, valoarea nominală de 1,5 kOhm; în aceeași capacitate pe 470mF și de sarcină cu LED-uri în circuitul colector. Acest design poate fi aplicat la jucării pentru copii ca un stroboscop. Acesta poate fi utilizat în semnalizarea auto ca semafoarelor suplimentare.
Aboneaza-te la grupul nostru VKontakte - chipidip,
și Facebook - chipidip
*

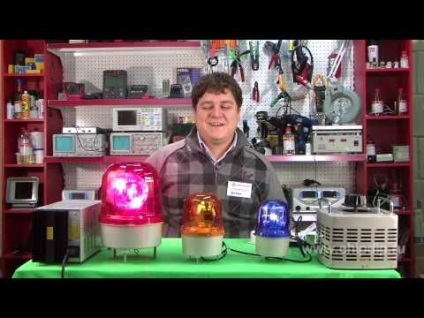

Descrierea și demonstrarea echipamentului de semnalizare luminoasă - lumini intermitente seria WL.
Aboneaza-te la grupul nostru VKontakte - chipidip,
și Facebook - chipidip
*
Modern diodă emițătoare de lumină de înaltă luminozitate este un dispozitiv complex, care necesită o mulțime de etape de prelucrare în timpul fabricării. În prezent, mai multe LED-uri de mare putere sunt producători de a adopta diferite tehnologii de fabricație a LED-uri cu diferite materiale și componente. Structural, puternic LED constă dintr-un cip semiconductor pe un substrat de siliciu, care la rândul lor sunt montate pe un suport de radiator din aluminiu. Crystal prin intermediul săritor aurită conectat la pinul exterior de carcasă rigidă - anod și catod. Design-ul este protejat de o cupolă din plastic durabil. Un pas important în crearea de LED-uri de mare putere este formarea inițială - cristalele în creștere, prelucrarea plană a filmelor structurale de corodare, stabilirea de contacte, acoperirea de filme metalice pentru terminale. Film cultivate pe un singur substrat poate fi tăiat în mai multe mii de jetoane. Ei bine, pasul următor este instalarea chips-uri cu LED-uri. Este necesar de a monta cristalul la corp, face terminale, pentru a produce acoperiri optice. În ceea ce privește LED alb, trebuie aplicată fosforul uniform. Mai mult, pentru a asigura îndepărtarea căldurii din cristal și carcasa, pentru a face dom din plastic durabil, concentrându-se radiația în unghiul solid dorit. Creșterea puterii a fluxului luminos cu LED-uri a condus la necesitatea de a spori eficiența de îndepărtare a căldurii de unică folosință, care înseamnă în mod specific necesitatea de contact maxim de chip și substratul conductor de căldură. De exemplu, firma LUMILEDS ILUMINAT design puternic LED asigură o îndepărtare eficientă a căldurii din cristal, deoarece acesta este montat direct pe un substrat comun, care are rolul unui radiator din metal. LED-uri de putere poate funcționa timp de zeci de ani, cu încălzirea moderată rezervă a cristalului din cauza fluxului de curent. Având în vedere faptul că alimentarea cu curent a unui LED puternic poate ajunge la 1000mA, la o tensiune de la 3 la 4,5V, în acest caz, LED-urile trebuie să fie setat la radiatoare suplimentare. Cu toate că astfel de LED-uri luminoase pot fi folosite cu succes pentru lămpi mici și felinare folosesc baterie sau puterea bateriei este suficientă. În acest caz, necesitatea sporirii invertoarele eliminate.
