Barajele sunt folosite pentru a crea rezervoare, astfel încât acestea sunt o construcție hidroelectrice majore pentru a crea reglarea presiunii si debitului.
Barajele sunt împărțite în două grupe în funcție de materialele utilizate pentru construcția lor: beton (beton armat) și a solului materiale (pământ și piatră-umplere).
Beton (beton armat) baraj pe caracteristicile de proiectare sunt împărțite în gravitate, arc și contrafort. Caracteristica barajelor de gravitație este masiva lor (Fig. 6.7). greutate considerabilă și de tracțiune mare (frecare) la baza acestui tip face posibilă ridicarea unui baraj pe aproape orice teren. baraj de greutate în timpul ajustării sale, până la 30 - 40 de metri, pot fi construite într-o astfel de bază slabă, cum ar fi nisip și argilă, iar temelii înălțimea sa poate ajunge la 300 de metri Aceste baraje pot fi orb (figura 6.7, a.), Ie. . nu se verse apa peste creastă, și un preaplin (fig. 6.7, b). Recente realizate cu stăvilare suprafață adâncită sau (jos) deschideri pentru trecerea apei. HPP canal baraj constau de obicei din piese tubulare și deversor. baraj ridicat în defileuri înguste de multe ori construit surd. În acest caz, evacuarea excesului de apă se efectuează pentru a trece de baraj prin suprafața tunelului sau deversor.
Fig. baraj 6.7.Gravitatsionnaya
baraj arcuit reprezintă un ansamblu cu o axă verticală, delimitate în termenii unui arc, cu capetele lor pervaze în mal stâncos, care percep toată presiunea apei asupra digului din partea din amonte (fig. 6.8). Înălțimea barajelor poate ajunge la mai mult de 300 m, dar betonul în aceasta este mai mică decât înălțimea echivalentă gravitaționale. Aceste baraje sunt odnoarochnogo și mnogoarochnymi și, în ambele cazuri, poate avea un dispozitiv de evacuare a apei.
și - secțiunea; b - planul
Fig. baraj 6.9.Kontrfosnaya

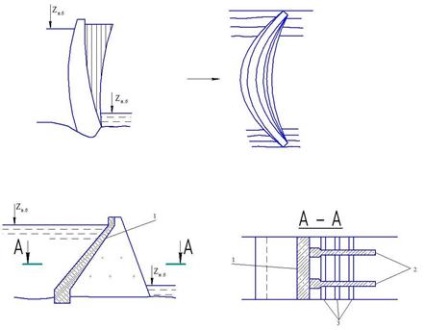

Contrafort barajului (Fig. 6.9) se realizează în cel mai simplu caz, sub formă de nervuri de beton verticale (contraforți) pentru care de partea din amonte suprapuse oblic plăci de beton 1, simțind presiunea apei. Contraforturi 2 sunt lipite fiecare grinzi de rigidizare 3, formând partea frontală a deschiderilor individuale. Cu un design adecvat al nervurii cu aval contraforturi lateral baraj deversor poate fi. Rezerva modernă înălțimea barajului contrafort este de 110 m (Zeyskaya HPP).
Un tip de baraj, construite din materiale de sol pămîntești. Acestea sunt construite din argilos, nisipos argilos, nisip și așa mai departe. N. Distinge în vrac și baraje de pământ premergător de. În primul rând ridicat de dumping sub formă de straturi orizontale de grosime mică, urmată de sigilare (rulare sau compactare umidificat) primer. Preacoperire baraj de lut construit prin stropire cu jeturi, ceea ce reduce la aplicarea cariera neclaritatea solului lichefiat la locul de instalare a pompelor prin conducte sau prin gravitație prin conducte sau jgheaburi.
Fig. 6.10. baraj Pământ
pantă Montat (Fig. 6.10 și) barajului pentru a proteja de efectele valurilor și gheață se întărește în nivelul apei se schimbă dale de beton sau pietre. O pantă mai mică (de la apa de jos) întărește gazon și este furnizat în unele cazuri platforma orizontală numită berm 2. Ele servesc pentru a proteja panta scurgerea apei freatice.
Dacă barajul pământ construit din soluri silnovodopronitsaemyh (nisip exemplu grosier), apoi pentru a reduce bariera de filtrare a apei sunt aranjate sub forma unui ecran moleșit 3 (a se vedea. Fig. 6.10, b) sau miez 5 (Fig. 6.10 in). Aceste bariere sunt aranjate slabovodopronitsaemogo de sol, de exemplu argila.
Pentru a trece prin corpul barajului filtrului și retenția de apă cu îndepărtarea particulelor de sol în toate barajele de pământ de aval prisma de drenaj 6 aranjate.
Găini pante luate în funcție de proprietățile solului și înălțimea barajului în intervalul indicat în Fig. 6.10, de asemenea.
Nu este mai puțin frecvente de construcție a barajelor de pământ de diferite proprietăți în solurile sale permeabil la apa. In acest caz, primerul este mai bine, cu atât mai aproape este situată pe partea din amonte (Fig. 6.10 g).
barajele sunt destul de răspândite de pămînt. construi lor este de obicei surd. Înălțimea lor poate fi de până la 300 m.
baraj de piatră realizate din materiale de piatră. Practica ingineriei hidraulice moderne distinge baraj de anrocamente și piatră.
baraj de anrocamente prin construirea conturului în direcția de diferite dimensiuni de piatră de râu. Deoarece înălțimea riprap creștere a barajului este compactat cu jet de apă sub presiune de mai multe atmosfere. Etanșeitatea barajului se realizează prin dispozitivul de ecran 3 din beton din panta superioară (fig. 6.10 d) să fie introdus pe subscreen zidărie speciale 4. anrocamente sunt construite, în general orb, înălțimea lor poate fi mai mare de 300 m.
baraj de piatra funcționează ca gips carton. O variantă a celor de mai sus două tipuri de baraje sunt polunabrosnye realizate în porțiunea de evacuare a ambreiajului uscat, și o parte din aval - riprap. Există baraj mixte construite cu materiale de construcție locale - piatră și pământ. In cele mai multe dintre ele, corpul este realizat din materiale de piatră, și aparate impermeabile de sol cu permeabilitate redusă. Ei au lucrat bine în zonele predispuse la cutremure.
Fig. 6.11 prezintă contururile unora dintre cele mai mari barajele interne și externe, în comparație cu alte clădiri bine cunoscute de mari dimensiuni.
Fig. 6.11. Contururile unora dintre cele mai mari barajele interne și externe, în comparație cu alte facilități majore
