Producere de waterwheel carcasă

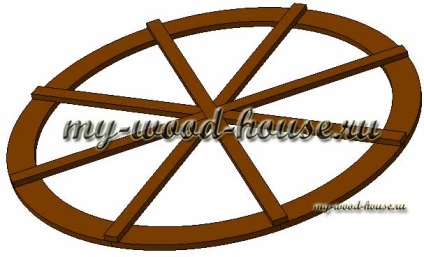

roți de producție încep să cadru, care este format din două inele (RIM) și diagonalele fragmentele inelului de fixare și rigidizarea întregii structuri.

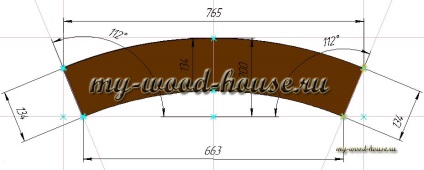

Inelele sunt realizate din plăci de 30 x 200 mm. Fiecare inel este format din opt arce (porții) și două inele, trebuie să producă șaisprezece astfel de piese. Aici arc de desen și măsurători exacte.
Lățimea arcului transformă 134 mm, o dimensiune care rezultă în minimizarea costului materialelor de construcție, lățimea de bord de 200 mm, este popular și puteți găsi cu ușurință în orice piață sau într-un magazin. Puteți aplica, de asemenea, o grosime diferită a plăcii, în cazul în care există este de 30 mm, nu ezitați să aibă grosimea de 25 mm, puterea ar fi suficientă și ar facilita proiectarea, am reasigurate.
Pentru fabricarea arcurilor fac un șablon precis de carton sau staniu, este mai ușor să complot și dispărut o dată pe șablon, și apoi se transferă toate spațiile libere. Pentru tăierea părți arcuit, cu ajutorul unui puzzle. Fețele de capăt trebuie să fie plană, pentru o Snug arce se potrivesc una față de cealaltă, astfel încât acestea să taie ferăstrăul circular de tăiere oblică sau tăierea.

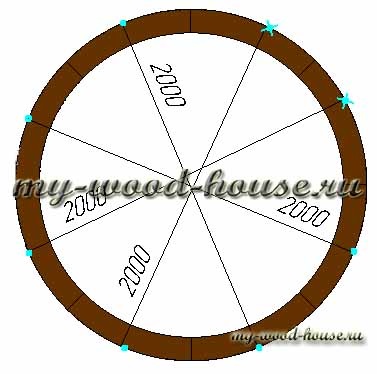

După fabricarea arcului, puneți-le pe o suprafață plană, ar trebui să poată să sune, în cazul în care articulațiilor meci rău, reglați-le un pic, dar nu este atât de important, cel mai important lucru pe care inelul avea forma rotundă corectă, și să-l test, indiferent unde ați măsurat diagonală , dimensiunea diametrului trebuie să fie același.

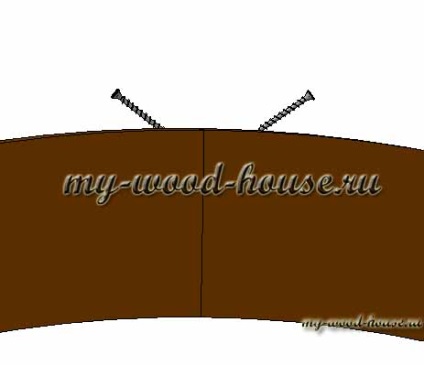

fixați-le cu șuruburi așa cum se arată în schiță:

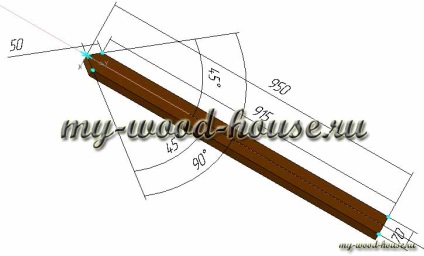

produc scurt conform desenului, 8 buc:
Butted lung și răsucirea unul cu altul, dar departe de mijloc, unde vom detalia apoi o gaură de 30 mm în diametru.

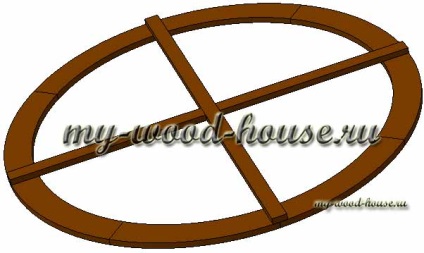

Am pus mai întâi lungă diagonală pentru inelul, astfel încât arcurile diagonale se suprapun în comun, iar îmbinarea a fost în mijlocul arcurilor diagonale. Nu te grăbi să fixați, verificați că totul era netedă și simetrică, depinde de corectitudinea designului. Înșurubați lung diagonală la inelul câteva șuruburi, buloane consolida mai târziu.
Este suficient să atașați scurt diagonală și să le momeli cu șuruburi.

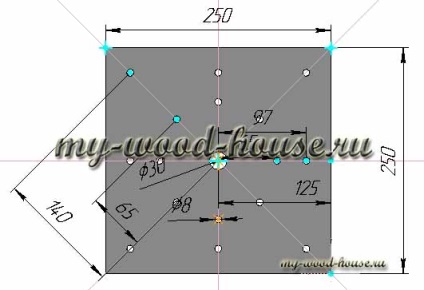

Apoi producem patru plăci de montaj care să întărească structura. Metal aplică cel puțin 2 mm. Cut polizor la dimensiunea necesară și orificiile șuruburilor forate conform desenului:
Apoi, trebuie să lega placa, dar din nou, promerivaem toate diagonalele. Punerea o placă, o gaură centrală în placa ar trebui să fie exact în centrul cercului, se forează prin placa în diagonalele de unul, nu pentru a aduce în jos de aliniere este aplicată pe cealaltă placă și șuruburile întortocheate.

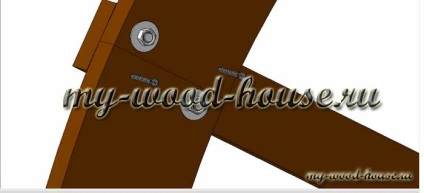

Odată ce plăcile răsucite sunt forate găuri în punctele de atașare ale diagonalelor cu inelele de pe cele două șuruburi de la un capăt la fel ca în desen:
În continuare, se forează în mijlocul diagonalelor prin placa de metal de 30 mm diametru.
Este același lucru cu al doilea inel. Tot cadrul este gata, acum se poate mișca și pentru a muta.
Pentru a verifica asamblarea corectă, a pus rama pe nimic și krutanite ar trebui să se rotească lin, fara batai mari.

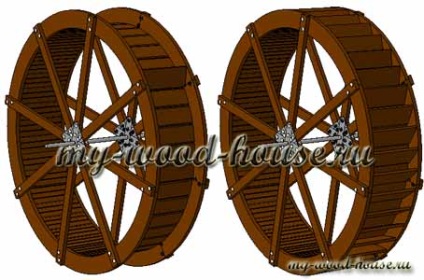

asamblarea waterwheel
Adunarea waterwheel mai bine produc în aer, care este, a pus cele două jumătăți ale cadrului făcut pe nimic, puteți resturi și închide.
Pentru a conecta cele două jumătăți ale cadrului, vom folosi panourile de conectare. Lungimea datelor scândurilor 40 cm. Ca material pentru fabricarea lor se poate aplica orice material, de preferință, cu un sistem de blocare (nut și feder). De exemplu, de multe ori rămân după piese de construcție din lemn simularea, sau poate folosi orice cherestea tivita de cel puțin 20 mm grosime. Dar noi trebuie să nu mai lat, stivuire circumferențială produc lățime optimă de 13-15 cm. În figură, ca o placă de conectare utilizată cherestea imitație de 145 mm (de lucru 135 mm) pentru toate 40 de bucăți a luat circular de 40 cm, adică 16 m n.
Înainte de a asambla două cadru, aliniați-le în diagonală și începe să se rostogolească. plăci de montaj fabricarea prin șuruburi cu arc, 4 buc. pe bord. De preferință, înainte de a strânge șuruburile, burghie de foraj gaura subțire, indiferent de spargere bord. Dacă utilizați panouri fără un sistem de blocare, încercați să se potrivească strâns placa între ele (nu funcționează - utilizarea de silicon), iar dacă se utilizează o placă cu un sistem de blocare, nu le conectați strâns, se mișcă un pic. Segment de dorit să se producă stippling.
Mai mult, fabricarea plăcilor șicană 20 x 150 mm. sau 25 x 150 mm. Avem nevoie de doar 40 de bucăți de 40 cm. Numai 16 lm Se taie tundere de preferat. Se fixează cu șuruburi, 4 buc. pe bord, ca găuri cu un burghiu subțire pre-forate. Toate waterwheel gata.
Calculați costul materialului:
Bord 30 x 200 mm. trebuie să fie de 14 lm 50 ruble. pentru MP = 700 ruble.
Beam 30 x 70 mm. trebuie să fie de 16 lm 40 ruble. pentru MP = 640 ruble.
Consiliul de imitație de lemn, aveți nevoie de 16 MP Consiliul de 3 până la 6 m = 750 ruble.
Bord 20 x 150 mm. trebuie să fie de 16 lm Consiliul de 3 până la 6 m = 800 ruble.
Șuruburi, bolțuri și 2mm de metal 1m2 = 700 ruble.
Total: 3600 ruble. (58 USD).
