Chamfer și frământarea în KOMPAS 3D, puteți efectua pentru schita si detalii.
La momentul de desen și modelare în KOMPAS 3D, este uneori necesar pentru a efectua o teșire sau file. Acest lucru poate fi realizat prin construirea secvențială primitivelor grafice în dimensiune. Sau puteți crea automat un file, și tesi folosind comenzi.
În această lecție 2 prezintă un exemplu de construcție a teșit și rotunjirea în figură și detaliile. Aproximativ același lucru se poate face pe ansamblul.
Puteți efectua tesitura și fileu, primitivele grafice gata făcute în fragmentul și desen. Pentru a face acest lucru, activați teșitura de comandă pe geometria panoului compact.

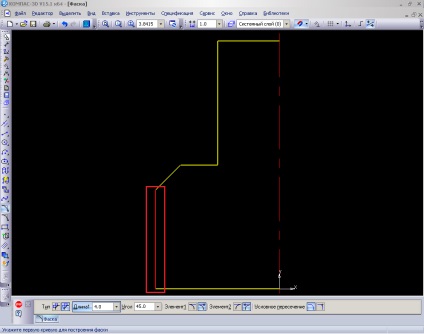

Fig.1 bizotare pe o geometrie panou compact și setări.
După configurarea parametrilor teșite și instrucțiunile pentru construirea segmentelor, sistemul va construi automat o teșitură.
Fig. 2 rezultate construi teșit după infrastructuri de izolare.
Pentru a construi fileul în desen, activați comanda de rotunjire într-o geometrie panou compact,
Fig. 3 Rotunjirea pe geometria panoului compact și setările.
stabilind segmentele de rază și instrucțiunile vor fi formate file.
Fig. 4 rezultate de construcție după rotunjire selectați obiecte.
Detalii de asemenea, să fie editat. Deci, pe un panou compact Editați detaliile necesare pentru a activa comanda de teșire și setați parametrii.
Fig. 5 chamfer de pe panoul Editare Detalii.
În etapa următoare a specifica marginea de bine, sau a feței, în funcție de necesități.
Fig. Notă nervuri 6 pentru a construi teșire.
Rotunjirea diferă puțin de la operația precedentă.
Fig. 8 Setarea și indicarea aripioare.
Ca urmare a construirii tesiturile și vergelele obține astfel de detalii.

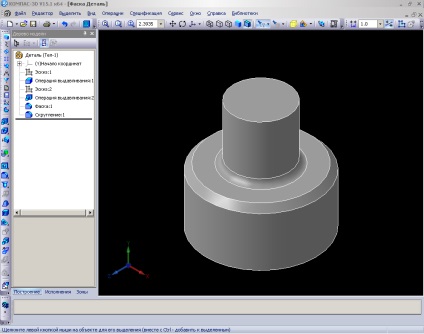

Fig. 9 Rezultat construirea de teșire și rotunjire.
