În acest articol ne uităm la modul de a construi o racleta, în construcția, vom folosi de modelare de suprafață. Poate că cineva se confruntă cu problema de mașini de curățat ferestre pe interior, și știe că, cu o racleta convențională pentru a face nu atât de ușor. racletă nostru este conceput pentru curățarea sticlei pe interior. Fie acum primăvara a venit, dar răzuitor de iarnă la îndemână și următoare.
Îmi amintesc că în prima parte am discutat despre elementele de bază de lucru în KOMPAS-3D Acasă și operații de extrudare. În a doua parte - informații referitoare la crearea corpuri de rotație. A treia parte - utilizarea funcționării cinematică și o parte din parametrizarea. În a patra parte - cu privire la funcționarea secțiuni transversale. În partea a cincea am vorbit despre o matrice parametrice. În a șasea parte am făcut-o matriță de operații folosind boolean „Scădeți componentelor.“ În partea a șaptea învățat cum să lucreze cu straturi și text. În matrice parametric stăpânite opta cu schimbare pas de atribuire de variabilă. În partea a noua a grilei de ventilație construit.

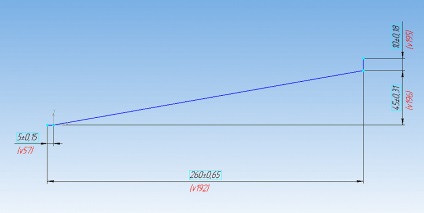

Am construi o schiță în planul ZY.
comanda „Panou Run„strâmtori de suprafață“,“ suprafețe.
Stoarcerea schița planul central de 50 mm.
Rulați comanda „Extinderea suprafeței“ cu „suprafață“ a panoului.

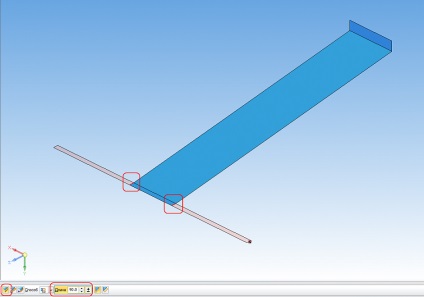

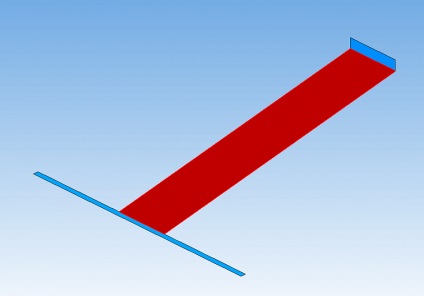

Indicăm marginile prezentate în figură, și va face aceeași extensie de la suprafață de 90 mm.

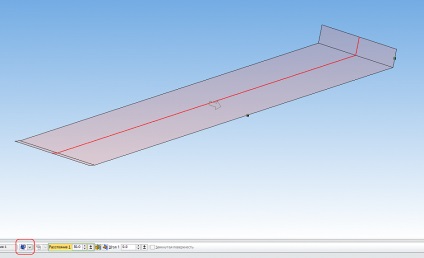

Rulați comanda „Delete Edge“ din panoul „de suprafață“ și indică linia, așa cum se arată.

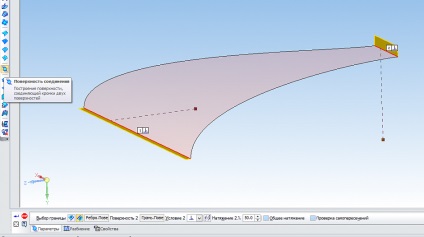

Rulați comanda „compus de suprafață“, cu suprafețele panourilor. "
Selectați prima margine pentru a stabili condițiile rectangularitatea. Tensiunea nu se schimbă.
Se specifică a doua nervură și să stabilească condițiile perpendicularității. Tensiunea nu se schimbă.
In mod similar, să construiască un compus a doua suprafață.
Creați o schiță într-un cerc cu diametrul de planul XY de 1500 mm, aranjate așa cum se arată.
Circumferința este necesară pentru raza interioară a sticlei, astfel încât în cazul în care dimensiunile racloare nu sunt potrivite, trebuie să modificați acest cerc special.
Rulați comanda "Breaking the Surface" cu panoul "Surface".

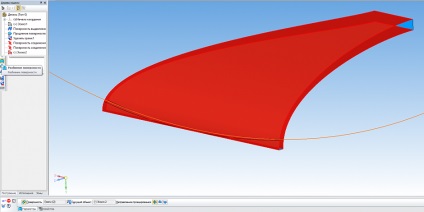

Să ne indică suprafața compusului și o schiță a unui cerc.
Rulați comanda „Delete Edge“ la „suprafață“ a panoului și indică marginea așa cum se arată în Figura
Rulați comanda „suprafață a condus“ cu panou „de suprafață“.

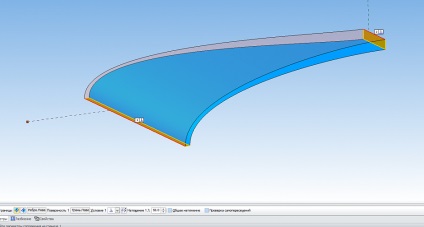

Similar, compușii menționăm prima suprafață o margine așa cum se arată în figură, apoi celălalt.
Executați comanda „curbe de suprafață de rețea“ un panou „suprafețe.“

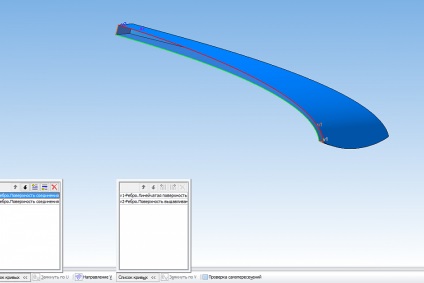

Menționăm două margini în direcția U, așa cum se arată în Fig.

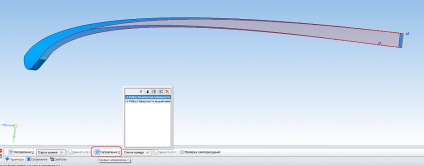

Comutați în direcția V și indică cele două margini rămase aproape de suprafață.
In mod similar, vom construi o a doua suprafață a rețelei de curbe pe de altă parte.

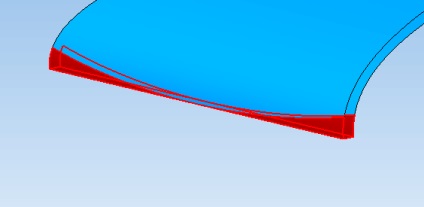

Executați comanda „Reticularea suprafețe“, cu suprafetele panourilor. "
Mentionam toata suprafata creat anterior. Bifați caseta „Creează un corp.“ Este necesar să se stabilească suprafețele corpului solid avansat.
Construi la marginea principală a racloare 4 mm teșite pentru a forma o muchie tăietoare.
Construi la marginea posterioară a șanfrenului raclete 0,5 mm.
Construirea racleta file de marginile de 3 mm.
Noi construim în planul ZX schiță.
Tăiați conturul prin toate.
Constructul rotunjiri de 30 mm.
Și rotunjire de 20 mm.
Dacă raclete lungesc necesar prin extrudare sau modelarea grosimii operațiilor.

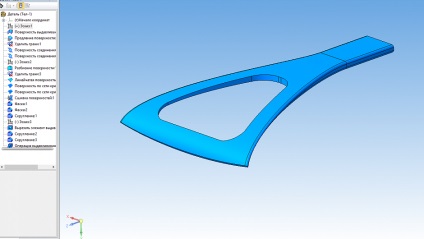

Ca urmare, ar trebui să obțineți acest model:

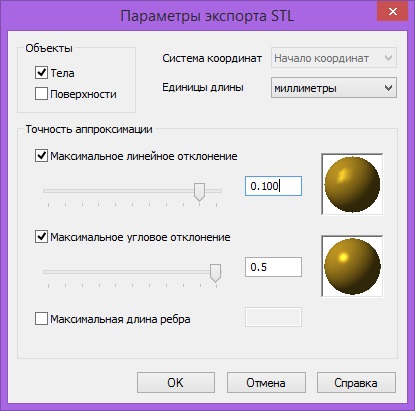

Salvare în .stl folosind următoarele setări:
Felicitări! Ați creat primul model de modelare cu suprafata!
