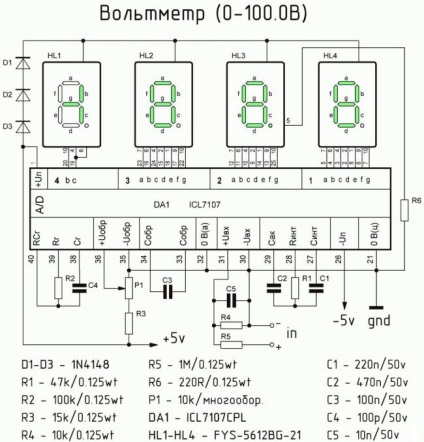

Voltmetru.

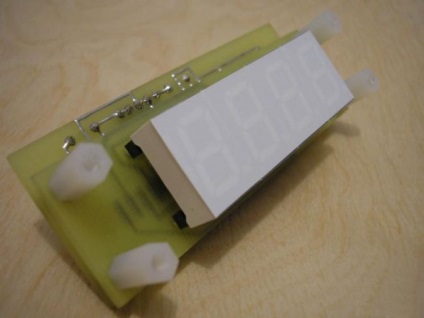

Primul exemplu de realizare a dispozitivului este asamblat pe două plăci, interconectate prin litera T. Prima placa are display-uri din șapte segmente, în al doilea - chip și detaliile de legare. Pentru componentele compactitate mai mari plasate sub chip.
Dar chiar și o astfel de structură este suficient și sa decis să colecteze a doua structură, setarea bord, în paralel. În fotografiile pe care le puteți urmări secvența de asamblare. Numărul de diode conectate în serie D1-D3 poate regla luminozitatea lămpii (folosind doar două diode vor fi luminozitate mai mare).
Adunarea.

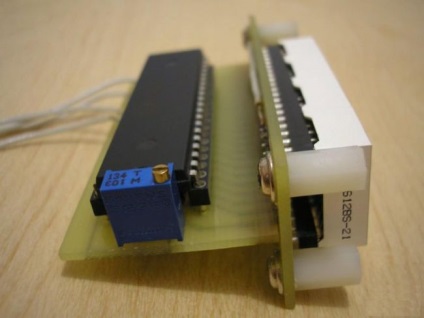

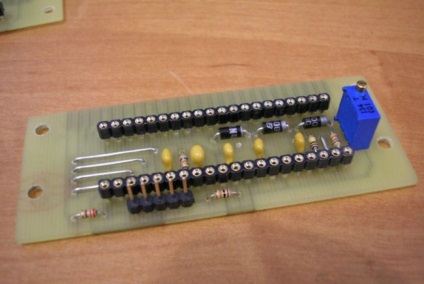

Card cu cip și fără.

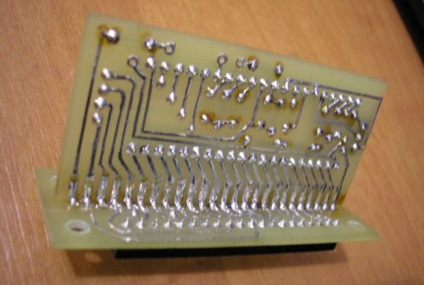

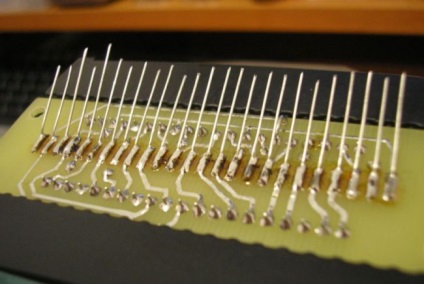

Apoi, un jumper sudat pe placa de afișare la un unghi de 30 de grade

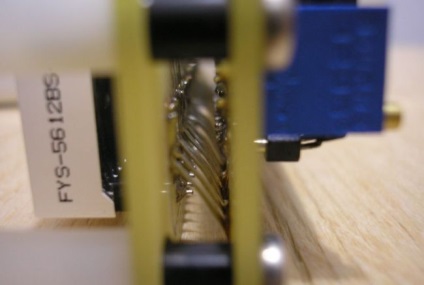

După aceea, placa de pliat sudat unul cu altul. săritor lung frumos tăiat și lipit de bord adiacente. Ca rezultat, vom obține un design gata, compact.
Ampermetru.

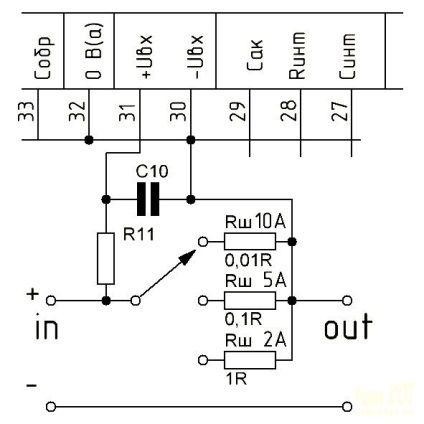

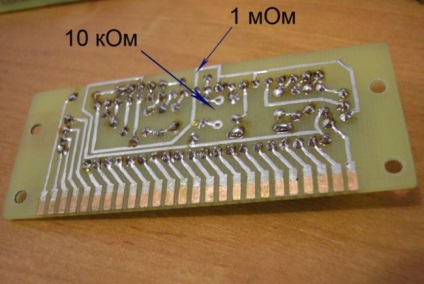

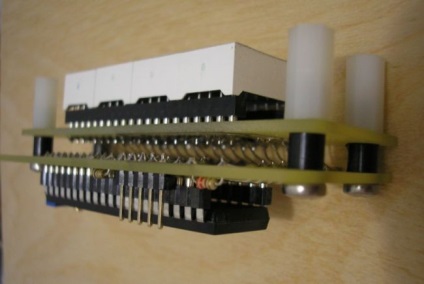

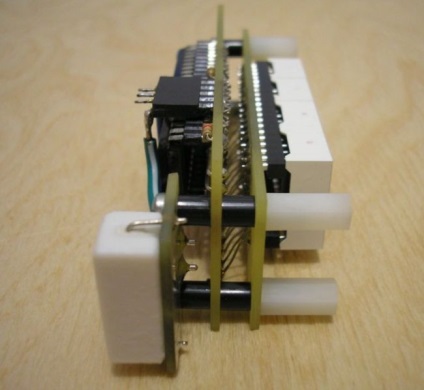

Design-ul este același cu cel al voltmetrului, două plăci paralele, trasee unul de altul, conectate printr-un pod. Circuit ampermetru diferă numai porțiunea de intrare în loc de 1 Mohm rezistor 10K rezistor cositorite săritor transferat cu aprindere prin virgulă pe placa de afișare și se adaugă cu o derivație 5 amperi (0,1Om rezistor 5W). Toate cele trei plăci sunt fixate între ele prin intermediul unor manșoane din plastic, cu filet M3 și șuruburi lungi.
Desigur, aveți posibilitatea să modificați intervalul de măsurare curent, iau rezistența șunt.
Dispozitivele de alimentare trebuie să pună în aplicare o sursă de alimentare reglementată bipolară, tensiunile de ieșire de la +5 și -5 volți. Pentru aceasta au fost folosite stabilizatori integrante 7805 și 7905 și minim obligatoriu. Toate acestea implică un cost suplimentar.
Înainte de a utiliza precizia de citire este necesară pentru a regla rezistor de tăiere, de măsurare cu valori exemplare.
